光トランシーバー

  • 100M
  • 1000M
  • 10G
  • 40G~100G
  • マルチレート
  • オプション
  • 全て表示

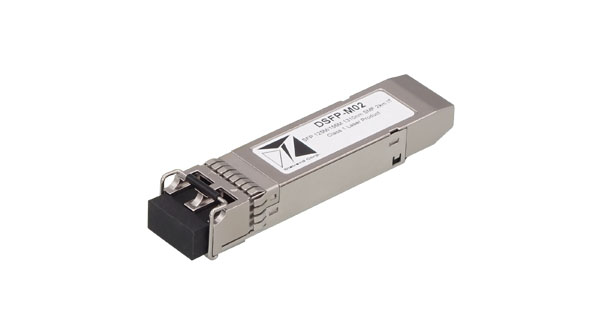

100M　SFPモジュール
DSFP-□□

  • 伝送距離：2km、20km、30km、40km、60km、80km、100km
  • 動作温度：-40〜85℃
  • 対応光ファイバー ： マルチモード（MMF） 2芯 LC、シングルモード（SMF） 2芯 LC
  • 即日出荷
  • RoHS対応
  • 伝達速度100Mbps
  • 動作温度-40℃〜85℃

ラインナップ
型式 最大伝送距離 光波長 コネクタ ファイバータイプ
送信 受信
DSFP-M02 2km 1310nm 2芯 LC マルチモード（MMF）
DSFP-S20 20km 1310nm 2芯 LC シングルモード（SMF）
DSFP-S30 30km 1310nm
DSFP-S40 40km 1310nm
DSFP-S60 60km 1310nm
DSFP-S80 80km 1550nm
DSFP-S100 100km 1550nm

仕様
型式 DSFP-M02 DSFP-S20 DSFP-S30 DSFP-S40 DSFP-S60 DSFP-S80 DSFP-S100
通信速度 100Mbps
コネクタ 2芯 LC

最大

伝送距離

 2km 20km 30km 40km 60km 80km 100km
ファイバータイプ マルチモード(MMF) シングルモード(SMF)
光波長 1310nm 1310nm 1310nm 1310nm 1310nm 1550nm 1550nm
送信パワー -20〜-10dBm -15~-8dBm -13~-8dBm -10~-3dBm -5~0dBm -5~0dBm -2〜+2dBm
受信感度 -30〜-3dBm -32〜-3dBm -34〜-3dBm -34〜-3dBm -34〜-3dBm -34〜-3dBm -34〜-3dBm
許容損失 ※1 10dB 17dB 21dB 24dB 29dB 29dB 32dB
動作温度 -40〜85℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
外形寸法 13.3×57.5×8.5mm
本体重量 19g

※1 ： 同一製品同士で接続の場合の値です。

対応製品

※2 DIPスイッチで100BASE-FXに対応させる必要があります ※ 本製品の性能にかかわらず、接続先の機器が対応する通信距離を超えて通信することはできません。

直販価格 （税込）
DSFP-M029,570円
DSFP-S209,570円
1000M　SFPモジュール
DSFP-G□□

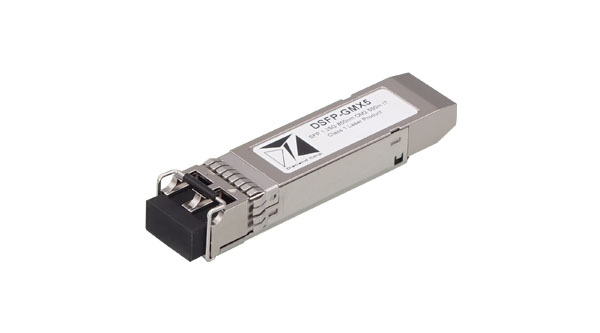

DSFP-GMX5

DSFP-GMX5

  • 伝送距離：550m、2km、10km、20km、40km、50km、60km、80km、100km、120km
  • 動作温度：-40〜85℃
  • 対応光ファイバー ： マルチモード（MMF） 2芯 LC、シングルモード（SMF） 2芯 LC
  • 即日出荷
  • RoHS対応
  • 伝達速度1000Mbps
  • 動作温度-40℃〜85℃

ラインナップ
型式 最大伝送距離 光波長 コネクタ ファイバータイプ
送信 受信
DSFP-GMX5 550m 850nm 2芯 LC マルチモード（MMF）
DSFP-GM02 2km 1310nm
DSFP-GS10 10km 1310nm 2芯 LC シングルモード（SMF）
DSFP-GS20 20km 1310nm
DSFP-GS40 40km 1310nm
DSFP-GS50 50km 1550nm
DSFP-GS60 60km 1310nm
DSFP-GS80 80km 1550nm
DSFP-GS100 100km 1550nm
DSFP-GS120 120km 1550nm

仕様
型式 DSFP-GMX5 DSFP-GM02 DSFP-GS10 DSFP-GS20 DSFP-GS40 DSFP-GS50 DSFP-GS60 DSFP-GS80 DSFP-GS100 DSFP-GS120
通信速度 1000Mbps
コネクタ 2芯 LC

最大

伝送距離

 550m 2km 10km 20km 40km 50km 60km 80km 100km 120km
ファイバータイプ マルチモード（MMF） シングルモード（SMF）
光波長 850nm 1310nm 1310nm 1310nm 1310nm 1550nm 1310nm 1550nm 1550nm 1550nm
送信パワー -9〜-3dBm -10~-1dBm -9〜-3dBm -8~-3dBm -2~+3dBm -5~0dBm 0〜+5dBm 0〜+5dBm 0〜+5dBm 0〜+5dBm
受信感度 -18〜-3dBm -21〜-3dBm -21〜-3dBm -24〜-3dBm -24〜-3dBm -23〜-3dBm -26〜-3dBm -24〜-3dBm -28〜-3dBm -32〜-7dBm
許容損失 ※1 9dB 11dB 12dB 16dB 22dB 18dB 26dB 24dB 28dB 32dB
動作温度 -40〜85℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
外形寸法 13.3×57.5×8.5mm
本体重量 19g

※1 ： 同一製品同士で接続の場合の値です。

対応製品

※2 DIPスイッチで1000BASE-Xに対応させる必要があります ※ 本製品の性能にかかわらず、接続先の機器が対応する通信距離を超えて通信することはできません。

直販価格 （税込）
DSFP-GMX59,570円
DSFP-GM0210,120円
DSFP-GS109,570円
DSFP-GS209,570円
DSFP-GS4014,300円
DSFP-GS5015,840円
DSFP-GS6018,480円
DSFP-GS8027,500円
DSFP-GS10029,590円
DSFP-GS12047,520円
10G SFP+モジュール
DSFPP-10G□□

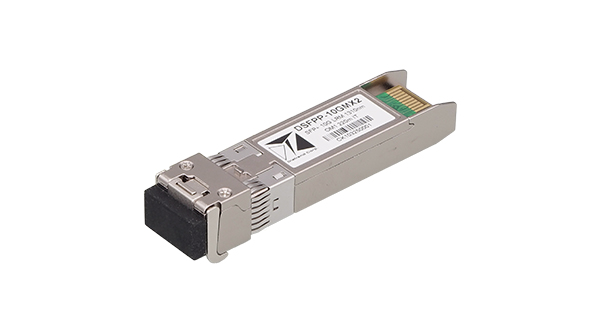

DSFPP-10GMX2

  • 伝送距離：220m、300m、2km、10km、20km、40km、80km、100km
  • 動作温度：-40〜85℃
  • 対応光ファイバー ： マルチモード（MMF） 2芯 LC、シングルモード（SMF） 2芯 LC
  • 即日出荷
  • RoHS対応
  • 伝達速度10Gbps
  • 動作温度-40℃〜85℃

ラインナップ
型式 最大伝送距離 光波長 コネクタ ファイバータイプ
送信 受信
DSFPP-10GMX2 220m 1310nm 2芯 LC マルチモード（MMF）
DSFPP-10GMX3 300m 850nm
DSFPP-10GSX3 300m 1310nm 2芯 LC マルチモード（MMF）/ シングルモード（SMF）
DSFPP-10GS02 2km 1310nm 2芯 LC シングルモード（SMF）
DSFPP-10GS10 10km 1310nm
DSFPP-10GS20 20km 1310nm
DSFPP-10GS40 40km 1550nm
DSFPP-10G13S40 40km 1310nm
DSFPP-10GS80 80km 1550nm
DSFPP-10GS100 100km 1550nm

仕様
型式 DSFPP-10GMX2 DSFPP-10GMX3 DSFPP-10GSX3 DSFPP-10GS02 DSFPP-10GS10 DSFPP-10GS20 DSFPP-10GS40 DSFPP-10G13S40 DSFPP-10GS80 DSFPP-10GS100
通信速度 10Gbps
コネクタ 2芯 LC

最大

伝送距離

 220m 300m 220m(MMF)/300m(SMF) 2km 10km 20km 40km 40km 80km 100km
ファイバータイプ マルチモード(MMF) マルチモード(MMF)/シングルモード(SMF) シングルモード(SMF)
光波長 1310nm 850nm 1310nm 1310nm 1310nm 1310nm 1550nm 1310nm 1550nm 1550nm
送信パワー -6.5〜-0.5dBm -6.5〜-1dBm -6.5〜-0.5dBm -8.2~+0.5dBm -8.2~+0.5dBm -4~+0.5dBm -4.7~+4dBm 0〜+4dBm 0〜+4dBm +1〜+4dBm
受信感度 -10〜+0.5dBm -10〜+0.5dBm -10〜+0.5dBm -14.5〜+0.5dBm -14.5〜+0.5dBm -15〜+0.5dBm -16〜+0.5dBm -16〜+0.5dBm -23〜-7dBm -25〜-7dBm
許容損失 ※1 3.5dB 3.5dB 3.5dB 6.3dB 6.3dB 11dB 11.3dB 16dB 23dB 26dB
動作温度 -40〜85℃
保存温度 -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
外形寸法 13.7×57.5×8.5mm
本体重量 20g 22g

※1 ： 同一製品同士で接続の場合の値です。

対応製品

※ 本製品の性能にかかわらず、接続先の機器が対応する通信距離を超えて通信することはできません。

直販価格 （税込）
DSFPP-10GMX218,040円
DSFPP-10GMX314,300円
DSFPP-10GSX321,120円
DSFPP-10GS0216,940円
DSFPP-10GS1017,490円
DSFPP-10GS2019,030円
DSFPP-10GS40103,510円
DSFPP-10G13S4029,590円
DSFPP-10GS80139,480円
DSFPP-10GS100255,640円
40G/100G　QSFP/QSFP28モジュール
DQSFP□-□G□□

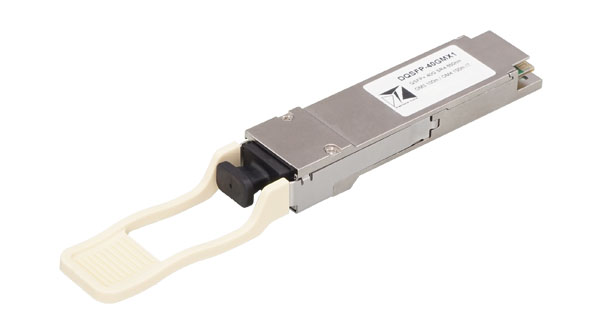

DQSFP-40GMX1

  • 伝送距離：100m、150m、10km、20km
  • 動作温度：-40〜85℃
  • 対応光ファイバー ： マルチモード（MMF） 2芯 LC、シングルモード（SMF） 2芯 LC
  • 即日出荷
  • RoHS対応
  • 伝達速度40Gbps
  • 伝達速度100Gbps
  • 動作温度-40℃〜85℃

ラインナップ
型式 最大伝送距離 光波長 コネクタ ファイバータイプ
送信 受信
DQSFP-40GMX1 150m 850nm MPO/MTP マルチモード（MMF）
DQSFP-40GS10 10km CWDM DFB 2芯 LC シングルモード（SMF）
DQSFP-40GS20 20km CWDM DFB 2芯 LC シングルモード（SMF）
DQSFP28-100GMX07 100m 850nm MPO/MTP マルチモード（MMF）

仕様
型式 DQSFP-40GMX1 DQSFP-40GS10 DQSFP-40GS20 DQSFP28-100GMX07
通信速度 40Gbps 100Gbps
コネクタ MPO/MTP 2芯 LC 2芯 LC MPO/MTP

最大

伝送距離

 OM3 : 100m/OM4 : 150m 10km 20km OM3 : 70m/OM4 : 100m
ファイバータイプ マルチモード(MMF) シングルモード(SMF) シングルモード(SMF) マルチモード(MMF)
光波長 850nm CWDM DFB CWDM DFB 850nm
送信パワー -6〜-2.4dBm -7〜+2.3dBm -5〜+2.3dBm -8.4~+2.4dBm
受信感度 -10.2〜+2.4dBm -13.7〜+2.3dBm -13.7〜+2.3dBm -10〜+2.4dBm
許容損失 ※1 4.2dB 6.7dB 8.7dB 1.6dB
動作温度 -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃
保存温度 -10〜85℃ -40〜85℃ -40〜85℃ -40〜85℃
動作湿度 5〜95%RH、結露なきこと 0〜85%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと 0〜85%RH、結露なきこと
外形寸法 ※2 18.35×126×8.5mm 18.35×112.8×8.5mm 18.35×120.77×8.5mm 18.35×124.2×8.5mm
本体重量 37g 41g 41g 37g

※1 ： 同一製品同士で接続の場合の値です。

※2 ： プルタブ部分の長さを含みます。

直販価格 （税込）
DQSFP-40GMX138,060円
DQSFP-40GS10132,000円
DQSFP-40GS20137,280円
DQSFP28-100GMX0742,240円
マルチレート　SFPモジュール
DSFP□-□G□□-R
DSFP-GS10-R

  • 伝送距離：300m、2km、10km、20km、40km、80km
  • 動作温度：-40〜85℃
  • 対応光ファイバー ： マルチモード（MMF） 2芯 LC、シングルモード（SMF） 2芯 LC
  • 即日出荷
  • RoHS対応
  • 伝達速度1000Mbps
  • 伝達速度10Gbps
  • 動作温度-40℃〜85℃

ラインナップ
型式 対応規格 最大伝送距離 光波長 データレート コネクタ ファイバータイプ
送信 受信
DSFP-GS10-R SFP 10km 1310nm 125M/1.25G 2芯 LC シングルモード（SMF）
DSFP-GS20-R SFP 20km 1310nm 125/155/622M/1.25G
DSFPP-10GMX3-R SFP+ 300m 850nm 1.25/10G 2芯 LC マルチモード（MMF）
DSFPP-10GS02-R SFP+ 2km 1310nm 1.25/10G 2芯 LC シングルモード（SMF）
DSFPP-10GS10-R SFP+ 10km 1310nm 1.25/10G
DSFPP-10GS20-R SFP+ 20km 1310nm 1.25/10G
DSFPP-10GS40-R SFP+ 40km 1550nm 1.25/10G
DSFPP-10G13S40-R SFP+ 40km 1310nm 1.25/10G
DSFPP-10GS80-R SFP+ 80km 1550nm 1.25/10G

仕様
型式 DSFP-GS10-R DSFP-GS20-R DSFPP-10GMX3-R DSFPP-10GS02-R DSFPP-10GS10-R DSFPP-10GS20-R DSFPP-10GS40-R DSFPP-10G13S40-R DSFPP-10GS80-R
通信速度 1000Mbps
コネクタ 2芯 LC

最大

伝送距離

 10km 20km 300m 2km 10km 20km 40km 40km 80km
ファイバータイプ シングルモード(SMF) マルチモード(MMF) シングルモード(SMF)
光波長 1310nm 1310nm 850nm 1310nm 1310nm 1310nm 1550nm 1550nm 1550nm
送信パワー -9〜-3dBm -8〜-2dBm -6.5〜-1dBm -8.2~+0.5dBm -8.2~+0.5dBm -4~+0.5dBm -4.7~+4dBm 0~+4dBm 0~+4dBm
受信感度 ※1 10G -24〜-3dBm -24〜-3dBm -10〜+0.5dBm -14.5〜+0.5dBm -14.5〜+0.5dBm -15〜+0.5dBm -16〜+0.5dBm -16〜+0.5dBm -23〜-7dBm
1G -25〜-3dBm -25〜-3dBm -11〜+0.5dBm -19〜+0.5dBm -19〜+0.5dBm -16〜+0.5dBm -20〜+0.5dBm -17.5〜+0.5dBm -27〜-7dBm
許容損失 10G 15dB 16dB 3.5dB 6.3dB 6.3dB 11dB 11.3dB 16dB 23dB
1G 16dB 17dB 4.5dB 10.8dB 10.8dB 12dB 15.3dB 17.5dB 27dB
動作温度 -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃
保存温度 -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
外形寸法 13.3×57.5×8.5mm 13.7×57.5×8.5mm
本体重量 20g 22g

※1 ： 同一製品同士で接続の場合の値です。

対応製品

※1 DIPスイッチで1000BASE-Xに対応させる必要があります ※ 本製品の性能にかかわらず、接続先の機器が対応する通信距離を超えて通信することはできません。

直販価格 （税込）
DSFP-GS10-R9,570円
DSFP-GS20-R9,570円
DSFPP-10GMX3-R14,850円
DSFPP-10GS02-R17,490円
DSFPP-10GS10-R18,040円
DSFPP-10GS20-R19,580円
DSFPP-10GS40-R104,610円
DSFPP-10G13S40-R31,680円
DSFPP-10GS80-R140,470円
10G SFP+モジュール
DSFPP-10GS□-□

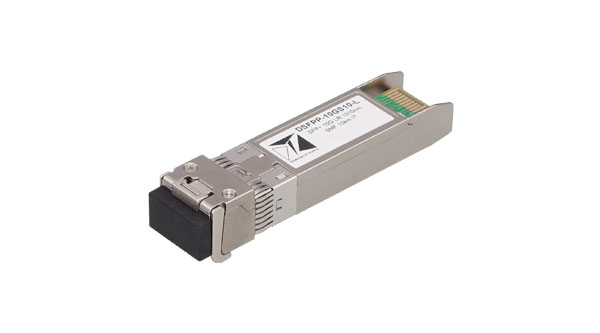

DSFPP-10GS10-L

  • 伝送距離：10km、40km、80km
  • 動作温度：-40〜85℃
  • 対応光ファイバー ： シングルモード（SMF） 2芯 LC
  • 即日出荷
  • RoHS対応
  • 伝達速度10Gbps
  • 動作温度-40℃〜85℃
  • ・低消費電力モデル

    DSFPP-10GS10-Lは、標準モデルと同等の伝送性能を維持しながら、消費電力および供給電流を最大約33％低減した省電力タイプです。
    発熱を抑えることで、筐体内温度上昇の抑制や電源負荷軽減に貢献します。

  • ・CDR内蔵モデル

    DSFPP-10GS10-C、DSFPP-10GS40-C、DSFPP-10GS80-Cは、送信（TX）および受信（RX）側にCDR（Clock and Data Recovery）回路を内蔵しています。
    CDRは受信したデータ信号からクロックを再生成し、タイミングの揺らぎ（ジッター）を除去する機能です。
    これにより、ホスト機器からの高速信号の波形品質を改善し、安定した長距離・高速伝送を実現します。

ラインナップ
型式 最大伝送距離 光波長 データレート コネクタ ファイバータイプ
送信 受信
DSFPP-10GS10-L 10km 1310nm 10G 2芯 LC シングルモード（SMF）
DSFPP-10GS10-C 10km 1310nm 10G
DSFPP-10GS40-C 40km 1550nm 10G
DSFPP-10GS80-C 80km 1550nm 10G

仕様
型式 DSFPP-10GS10-L DSFPP-10GS10-C DSFPP-10GS40-C DSFPP-10GS80-C
通信速度 10Gbps
コネクタ 2芯 LC

最大

伝送距離

 10km 10km 40km 80km
ファイバータイプ シングルモード(SMF)
光波長 1310nm 1310nm 1550nm 1550nm
送信パワー -8.2~+0.5dBm -8.2~+0.5dBm -4.7~+4dBm 0~+4dBm
受信感度 -14.5〜+0.5dBm -14.5〜+0.5dBm -16〜+0.5dBm -23〜-7dBm
許容損失 ※1 6.3dB 6.3dB 11.3dB 23dB
動作温度 -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃
保存温度 -40〜85℃ -40〜85℃ -40〜85℃ -40〜85℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
外形寸法 13.7×57.5×8.5mm
本体重量 20g 22g

※1 ： 同一製品同士で接続の場合の値です。

対応製品

※ 本製品の性能にかかわらず、接続先の機器が対応する通信距離を超えて通信することはできません。

直販価格 （税込）
DSFPP-10GS23,320円
DSFPP-10GS10-C35,970円
DSFPP-10GS40-C135,190円
DSFPP-10GS80-C175,340円
