最長なんと、70km！長距離通信を実現

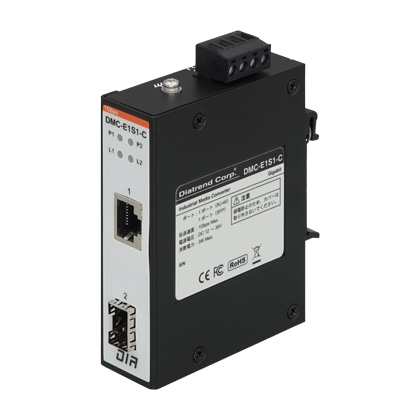

DMC-E1S1-Cは、CC-Link IE TSN ClassB 1GbpsおよびCC-Link IE TSN ClassA 1Gbps,100Mbpsの推奨配線部品試験に合格。高度な時刻同期が必要な認証クラスBに対応した光メディアコンバータです。
SFPポートを1ポート搭載しているため、有線LANを光信号に変換し、ノイズに強く安定した通信を実現します。また、LANケーブルでは伝送できない100m以上（最長70km）の接続が可能です。
CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。
※ ： 光ファイバーの伝送距離はSFPモジュールの仕様によります
CC-Link IEフィールドネットワーク対応
CC-Link IEフィールドネットワーク対応、CC-Link IEフィールドネットワーク推奨ネットワーク配線部品試験合格製品です。
LPT（リンクパススルー機能）に対応
ケーブル断線等で光メディアコンバータの片側のリンクが切断された場合、反対側のリンクを自動的に切断する機能です。この機能でリンク切断の認識が可能になります。

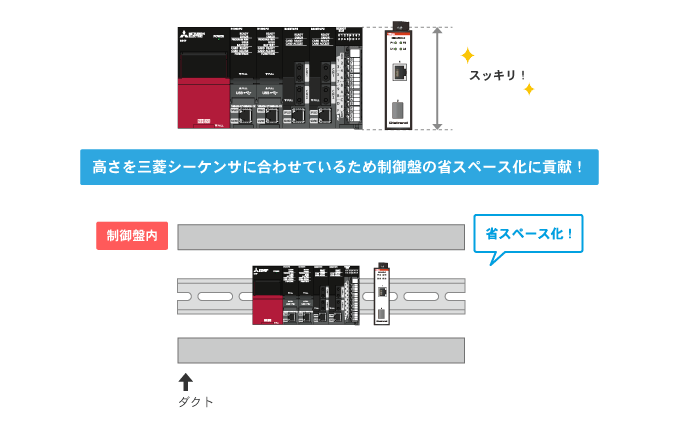

制御盤の省スペース化
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。
耐環境性・耐久性
動作温度-10〜70℃に対応しており温度差の大きい工場等で使用できます。

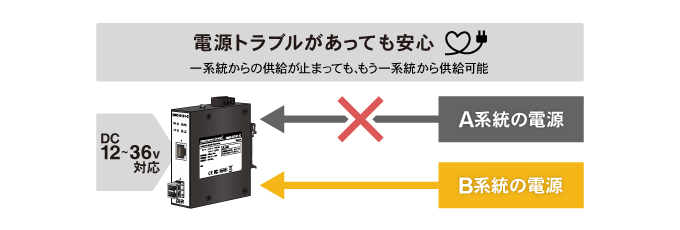

電源
冗長電源入力なので2系統からの電源入力が可能です。
※1系統での使用可能 2系統入力することにより電源の冗長化可能
特長
-
IEEE802.3、IEEE802.3u、IEEE802.3ab
IEEE802.3z、IEEE802.3x
-
イーサネットポート （10BASE-T/100BASE-TX/1000BASE-T） ： 1ポート
SFPポート （1000BASE-X） ： 1ポート
-
SFPポートを搭載し、SFPモジュールと光ファイバーで最長70kmの接続可能
※光ファイバーの伝送距離はSFPモジュールの仕様によります
-
LPT（リンクパススルー機能）対応 ： 障害発生時にリンクを自動的に切断し素早くトラブルを検知
※光メディアコンバータの片側のリンクが切断された場合、反対側のリンクを自動的に切断する機能です
- Auto MDI/MDI-X機能対応 ： ストレート・クロスケーブルを自動判別
- オートネゴシエーション機能対応 ： 通信速度と通信モードを自動的に最適化
- 伝送速度 ： 10/100/1000Mbps
- 電源ラインにDC2000Vのサージ保護機能
- イーサネットポートにDC6000VのESD保護機能
- 放熱性と高い耐久性を備えたIP40の金属筐体採用
- 電源 ： DC12〜36V （冗長電源）（逆極性保護）
- DINレール取り付け可能
- CC-Link IEフィールドネットワーク対応
- CC-Link IEフィールドネットワーク推奨 ネットワーク配線部品試験合格
| パッケージ内容 |
| DMC-E1S1-C |
1台 |
| DINレール取り付けマウント（本体に付属） |
1個 |
| 製品ご利用に関するご案内 |
1枚 |
直販価格 （税込）
SFPモジュールのラインナップとセット価格
| 型式 |
最大伝送距離 |
光波長 |
コネクタ |
ファイバータイプ |
| 送信 |
受信 |
| SFPGSX-w ※ |
550m |
850nm |
2芯 LC |
マルチモード（MMF） |
| SFPGLX10-w ※ |
10km |
1310nm |
2芯 LC |
シングルモード（SMF） |
| SFPGLHX30-w |
30km |
1310nm |
| SFPGXD50-w |
50km |
1550nm |
| SFPGZX70-w |
70km |
1550nm |
※ ： 三菱電機製CC-Link IE対応インテリジェントHUB NZ2MHG-T8F2接続可能品です
（三菱電機テクニカルニュース）
| 型式 |
セット内容 |
直販価格 （税込） |
| DMC-E1S1-C（SX-w） | DMC-E1S1-C×1台、SFPGSX-w×1個 | 49,280円 |
|---|
| DMC-E1S1-C（LX10-w） | DMC-E1S1-C×1台、SFPGLX10-w×1個 | 52,140円 |
|---|
| DMC-E1S1-C（LHX30-w） | DMC-E1S1-C×1台、SFPGLHX30-w×1個 | 84,480円 |
|---|
| DMC-E1S1-C（XD50-w） | DMC-E1S1-C×1台、SFPGXD50-w×1個 | 106,590円 |
|---|
| DMC-E1S1-C（ZX70-w） | DMC-E1S1-C×1台、SFPGZX70-w×1個 | 116,820円 |
|---|
| 型式 |
最大伝送距離 |
光波長 |
コネクタ |
ファイバータイプ |
| 送信 |
受信 |
| SFPGLX10B13-w |
10km |
1310nm |
1550nm |
1芯 LC |
シングルモード（SMF） |
| SFPGLX10B15-w |
1550nm |
1310nm |
| SFPGLX20B13-w |
20km |
1310nm |
1550nm |
| SFPGLX20B15-w |
1550nm |
1310nm |
| SFPGLX40B13-w |
40km |
1310nm |
1550nm |
| SFPGLX40B15-w |
1550nm |
1310nm |
| SFPGLX60B13-w |
60km |
1310nm |
1550nm |
| SFPGLX60B15-w |
1550nm |
1310nm |
| 型式 |
セット内容 |
直販価格 （税込） |
| DMC-E1S1-C（LX10B13-w） | DMC-E1S1-C×1台、SFPGLX10B13-w×1個 | 67,760円 |
|---|
| DMC-E1S1-C（LX10B15-w） | DMC-E1S1-C×1台、SFPGLX10B15-w×1個 | 88,110円 |
|---|
| DMC-E1S1-C（LX20B13-w） | DMC-E1S1-C×1台、SFPGLX20B13-w×1個 | 73,260円 |
|---|
| DMC-E1S1-C（LX20B15-w） | DMC-E1S1-C×1台、SFPGLX20B15-w×1個 | 93,280円 |
|---|
| DMC-E1S1-C（LX40B13-w） | DMC-E1S1-C×1台、SFPGLX40B13-w×1個 | 92,180円 |
|---|
| DMC-E1S1-C（LX40B15-w） | DMC-E1S1-C×1台、SFPGLX40B15-w×1個 | 115,830円 |
|---|
| DMC-E1S1-C（LX60B13-w） | DMC-E1S1-C×1台、SFPGLX60B13-w×1個 | 123,310円 |
|---|
| DMC-E1S1-C（LX60B15-w） | DMC-E1S1-C×1台、SFPGLX60B15-w×1個 | 127,160円 |
|---|
