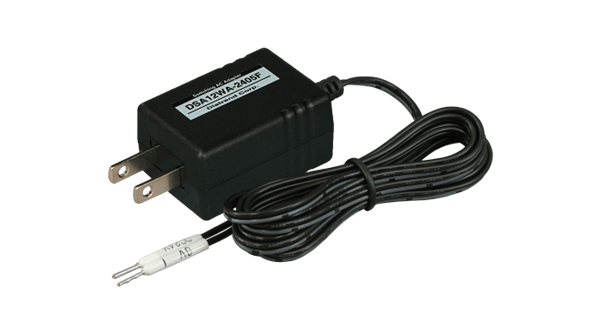

- スイッチングACアダプタ
- DSA12WA-2405□
フェルール端子（棒端子）タイプ

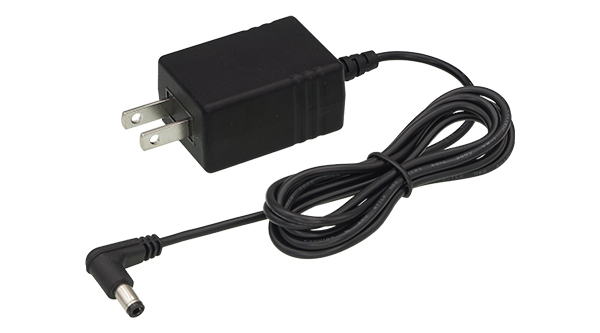

プラグタイプ
- 入力 ： AC100〜240V、50/60Hz、0.3A
- 末尾 □ より、電線処理を指定下さい
- P：プラグタイプ （5.5×2.1mm、極性：センタープラス）
- F：フェルール端子（棒端子）タイプ （絶縁被覆付フェルール端子）
仕様
| 型式 | DSA12WA-2405P、DSA12WA-2405F | ||
|---|---|---|---|
| 定格出力電圧 | 24V | ||
| 最大出力電流 | 0.5A | ||
| 最大出力電力 | 12W | ||
| AC電圧範囲 | AC100〜240V | ||
| 周波数範囲 | 50〜60Hz | ||
| 入力電流 | 0.3A | ||
| 効率（min） | 73.2% | ||
| 動作温度 | 0〜40℃ | ||
| 保存温度 | -20〜80℃ | ||
| 動作湿度 | 20〜80% RH | ||
| 保存湿度 | 10〜90% RH | ||
| コード長 | 1.5m | ||
| 外形寸法（W×D×H） | 33.8×65.4×25.4mm ※ | ||
| 本体重量 | 66g | ||
※ ： コンセント部を除く
直販価格 （税込）
| DSA12WA-2405P | 3,080円 |
|---|---|
| DSA12WA-2405F | 3,080円 |

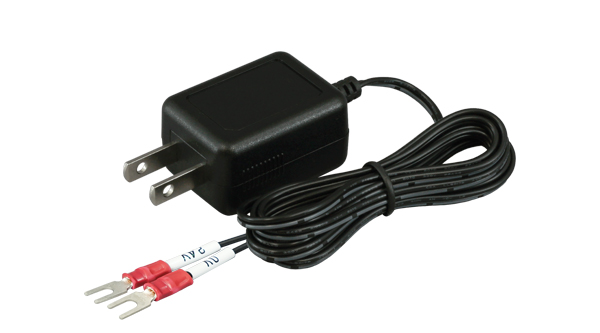

- スイッチングACアダプタ
- DSA12W-2405□DSA12W-2405Fは在庫限りです。
- DSA12W-1210□
- DSA12W-0520□
プラグタイプ
フェルール端子（棒端子）タイプ
Y端子タイプ
- 入力 ： AC100〜240V、50/60Hz、0.3A
- 末尾 □ より、電線処理を指定下さい
- P：プラグタイプ （5.5×2.1mm、極性：センタープラス）
- F：フェルール端子（棒端子）タイプ （フェルール端子型式：AI0.5-8WH ※絶縁被覆付）
- Y：Y端子タイプ （Y端子型式：V1.25-B3A ※絶縁被覆付）
仕様
| 型式 |
DSA12W-2405F DSA12W-2405Y |
DSA12W-1210P DSA12W-1210F DSA12W-1210Y |
DSA12W-0520P DSA12W-0520F DSA12W-0520Y |
|---|---|---|---|
| 定格出力電圧 | 24V | 12V | 5V |
| 最大出力電流 | 0.5A | 1A | 2A |
| 最大出力電力 | 12W | 12W | 10W |
| AC電圧範囲 | AC100〜240V | ||
| 周波数範囲 | 47〜63Hz | ||
| 入力電流 | 0.3A | ||
| 効率（min） | 77.7% | 77.7% | 73.3% |
| 動作温度 | 0〜40℃ | ||
| 保存温度 | -20〜80℃ | ||
| 動作湿度 | 30〜85% RH | ||
| 保存湿度 | 10〜85% RH | ||
| コード長 | 1.5m | ||
| 外形寸法（W×D×H） | 34×46×26mm ※ | ||
| 本体重量 | 70g | ||
※ ： コンセント部を除く
直販価格 （税込）
| DSA12W-2405F | 3,080円 |
|---|---|
| DSA12W-2405Y | 3,080円 |
| DSA12W-1210P | 3,080円 |
| DSA12W-1210F | 3,080円 |
| DSA12W-1210Y | 3,080円 |
| DSA12W-0520P | 3,080円 |
| DSA12W-0520F | 3,080円 |
| DSA12W-0520Y | 3,080円 |

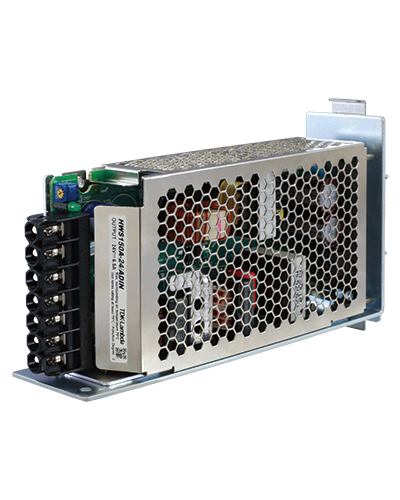

- DC24V出力 ユニット型電源 【TDKラムダ】
- HWS150A-24/ADIN
- 入力 ： AC85〜265V、47〜63Hz
- 出力 ： DC24V、6.5A
- 最大出力電力 ： 156W
- 取り付け ： DINレール取り付け
- 動作温度 ： -10〜70℃
| ダウンロード | データシート |
|---|---|
| DINレール取付金具 外形図 |
仕様
| 定格電圧 | DC24V |
|---|---|
| 最大出力電流 | 6.5A |
| 最大出力電力 | 156W |
| AC電圧範囲 | AC85〜265V |
| DC電圧範囲 | DC120〜370V |
| 周波数範囲 | 47〜63Hz |
| 認証規格 | UL60950-1、CSA60950-1、EN60950-1 |
| EN55011/EN55022-B、FCC-B、VCCI-B | |
|
IEC61000-3-2 IEC61000-6-2 IEC-61000-4-2、IEC-61000-4-3、IEC-61000-4-4、 IEC-61000-4-5、IEC-61000-4-6、IEC-61000-4-8、 IEC-61000-4-11 |
|
| 保護機能 | 過電圧保護、過電流保護、リモートセンシング |
| 取付方法 | DINレール取り付け（取り付け金具型式：DIN-03） |
動作温度 （標準取付時のディレーティング値） |
-10〜70℃ （-10〜50℃：100%、60℃：60%、70℃：20%） |
| 保存温度 | -30〜85℃ |
| 動作湿度 | 30〜90％RH、結露なきこと |
| 保存湿度 | 10〜95％RH、結露なきこと |
| 外形寸法（W×D×H） | 32×160×82mm ※1 |
| 質量 | 470g ※1 |
※1 ： DINレール取り付け金具は除きます
対応製品
直販価格 （税込）
| HWS150A-24/ADIN | 10,230円 |
|---|

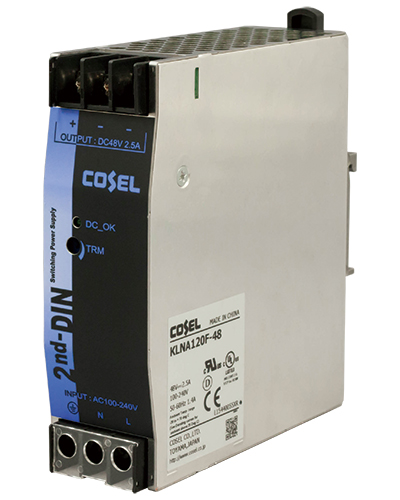

- DC48V出力 ユニット型電源 【COSEL】
- KLNA120F-48
- KLNA240F-48
- KLNA120F-48
- 入力 ： AC85〜264V、45〜66Hz
- 出力 ： DC48V、2.5A
- 最大出力電力 ： 120W
- 取り付け ： DINレール取り付け
- 動作温度 ： -20〜70℃
- KLNA240F-48
- 入力 ： AC85〜264V、45〜66Hz
- 出力 ： DC48V、5A
- 最大出力電力 ： 240W
- 取り付け ： DINレール取り付け
- 動作温度 ： -20〜70℃
| ダウンロード | カタログ（外形図含む） |
|---|---|
| 取扱説明 |
※納期についてはお問い合わせください。
ラインナップ
| 型式 | 最大電力 | 動作温度 |
|---|---|---|
| KLNA120F-48 | 120W | -20〜70℃ |
| KLNA240F-48 | 240W | -20〜70℃ |
仕様
| 型式 | KLNA120F-48 | KLNA240F-48 |
|---|---|---|
| 定格電圧 | DC48V | |
| 定格電流 | 2.5A | 5A |
| 最大出力電力 | 120W | 240W |
| AC電圧範囲 | AC85〜264V ※1 | |
| 周波数範囲 | 45〜66Hz | |
| 認証規格 | UL60950-1、C-UL（CSA60950-1）、EN60950-1、UL508、電安法準拠 | |
| FCC-B、VCCI-B、CISPR22-B、EN55011-B、EN55022-B | ||
| IEC61000-3-2（クラスA） | ||
| 保護機能 | 過電圧保護、過電流保護 | |
| 取付方法 | DINレール取り付け | |
| 動作温度 | -20〜70℃ ※2 | |
| 保存温度 | -30〜85℃ | |
| 動作湿度 | 20〜90％RH、結露なきこと | |
| 保存湿度 | 20〜95％RH、結露なきこと | |
| 外形寸法（W×D×H） | 38×124×117mm ※3 | 50×124×117mm ※3 |
| 質量 | 580g | 780g |
※1 ： DC入力で使用する場合はメーカーにお問い合わせください ※2 ： ディレーティング特性については取扱説明をご参照ください ※3 ： 突起物は含みません
対応製品
直販価格 （税込）
| KLNA120F-48 | 10,560円 |
|---|---|
| KLNA240F-48 | 14,520円 |
