- 産業用光メディアコンバータ
- DMC-E1S1 有線LAN 光ファイバ
最長なんと、70km！長距離通信を実現
DMC-E1S1は、SFPポートが1ポート搭載されていますので、有線LANを光信号に変換し、ノイズに強く安定した通信を実現します。また、LANケーブルでは伝送できない100m以上（最長70km）の接続が可能です。 三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。
LANケーブルでは伝送できない100m以上（最長70km）の接続が可能に！
※ ： 光ファイバーの伝送距離はSFPモジュールの仕様によります
制御盤の省スペース化
三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。

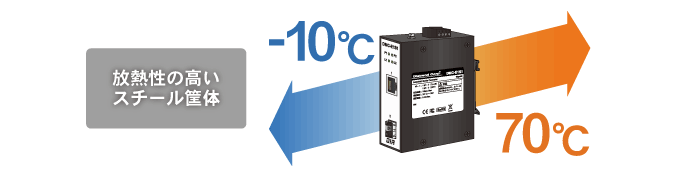

耐環境性・耐久性
動作温度-10〜70℃に対応しており温度差の大きい工場等で使用できます。
電源
冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能 2系統入力することにより電源の冗長化可能
DINレール取り付け可能
取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）
特長
- IEEE802.3、IEEE802.3u、IEEE802.3ab IEEE802.3z、 IEEE802.3x
- イーサネットポート （10BASE-T/100BASE-TX/1000BASE-T） ： 1ポート SFPポート （1000BASE-X） ： 1ポート
- SFPポートを搭載し、SFPモジュールと光ファイバーで最長70kmの接続可能 ※光ファイバーの伝送距離はSFPモジュールの仕様によります
- Auto MDI/MDI-X機能に対応 ： ストレート・クロスケーブルを自動判別
- オートネゴシエーション機能対応 ： 通信速度と通信モードを自動的に最適化
- 伝送速度 ： 10/100/1000Mbps
- 電源ラインにDC2000Vのサージ保護機能
- イーサネットポートにDC6000VのESD保護機能
- 放熱性と高い耐久性を備えたIP40の金属筐体採用
- 電源 ： DC12〜36V （冗長電源）（逆極性保護）
- DINレール取り付け可能
| パッケージ内容 | |
|---|---|
| DMC-E1S1 | 1台 |
| DINレール取り付けマウント（本体に付属） | 1個 |
| ユーザーズマニュアル | 1枚 |
直販価格 （税込）
| DMC-E1S1 | 33,000円 |
|---|
SFPモジュールのラインナップとセット価格
SFPタイプ → 製品情報
| 型式 | 最大伝送距離 | 光波長 | コネクタ | ファイバータイプ | |
|---|---|---|---|---|---|
| 送信 | 受信 | ||||
| SFPGSX-w ※ | 550m | 850nm | 2芯 LC | マルチモード（MMF） | |
| SFPGLX10-w ※ | 10km | 1310nm | 2芯 LC | シングルモード（SMF） | |
| SFPGLHX30-w | 30km | 1310nm | |||
| SFPGXD50-w | 50km | 1550nm | |||
| SFPGZX70-w | 70km | 1550nm | |||
※ ： 三菱電機製CC-Link IE対応インテリジェントHUB NZ2MHG-T8F2接続可能品です （三菱電機テクニカルニュース）
| 型式 | セット内容 | 直販価格 （税込） |
|---|---|---|
| DMC-E1S1（SX-w） | DMC-E1S1×1台、SFPGSX-w×1個 | 46,640円 |
| DMC-E1S1（LX10-w） | DMC-E1S1×1台、SFPGLX10-w×1個 | 49,500円 |
| DMC-E1S1（LHX30-w） | DMC-E1S1×1台、SFPGLHX30-w×1個 | 81,840円 |
| DMC-E1S1（XD50-w） | DMC-E1S1×1台、SFPGXD50-w×1個 | 103,950円 |
| DMC-E1S1（ZX70-w） | DMC-E1S1×1台、SFPGZX70-w×1個 | 114,180円 |
BiDi SFPタイプ → 製品情報
| 型式 | 最大伝送距離 | 光波長 | コネクタ | ファイバータイプ | |
|---|---|---|---|---|---|
| 送信 | 受信 | ||||
| SFPGLX10B13-w | 10km | 1310nm | 1550nm | 1芯 LC | シングルモード（SMF） |
| SFPGLX10B15-w | 1550nm | 1310nm | |||
| SFPGLX20B13-w | 20km | 1310nm | 1550nm | ||
| SFPGLX20B15-w | 1550nm | 1310nm | |||
| SFPGLX40B13-w | 40km | 1310nm | 1550nm | ||
| SFPGLX40B15-w | 1550nm | 1310nm | |||
| SFPGLX60B13-w | 60km | 1310nm | 1550nm | ||
| SFPGLX60B15-w | 1550nm | 1310nm | |||
| 型式 | セット内容 | 直販価格 （税込） |
|---|---|---|
| DMC-E1S1（LX10B13-w） | DMC-E1S1×1台、SFPGLX10B13-w×1個 | 65,120円 |
| DMC-E1S1（LX10B15-w） | DMC-E1S1×1台、SFPGLX10B15-w×1個 | 85,470円 |
| DMC-E1S1（LX20B13-w） | DMC-E1S1×1台、SFPGLX20B13-w×1個 | 70,620円 |
| DMC-E1S1（LX20B15-w） | DMC-E1S1×1台、SFPGLX20B15-w×1個 | 90,640円 |
| DMC-E1S1（LX40B13-w） | DMC-E1S1×1台、SFPGLX40B13-w×1個 | 89,540円 |
| DMC-E1S1（LX40B15-w） | DMC-E1S1×1台、SFPGLX40B15-w×1個 | 113,190円 |
| DMC-E1S1（LX60B13-w） | DMC-E1S1×1台、SFPGLX60B13-w×1個 | 120,670円 |
| DMC-E1S1（LX60B15-w） | DMC-E1S1×1台、SFPGLX60B15-w×1個 | 124,520円 |
関連製品
2芯マルチモード・シングルモード（LC）に対応
1芯シングルモード（LC）に対応
汎用イーサネット対応コネクタ付
カテゴリ6、カテゴリ5e対応コネクタ付き
カテゴリ6、カテゴリ5e対応ケーブル
DC24V出力 AC100V
仕様
| ネットワーク | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x | |
|---|---|---|
| インタフェース | 10BASE-T/100BASE-TX/1000BASE-T/1000BASE-X | |
| RJ-45ポート数 | 1ポート | |
| SFPポート数 | 1ポート | |
| 伝送距離（MAX） | イーサネット：100m、光ファイバー：70km ※1 | |
| 伝送速度（MAX） | 1000Mbps | |
| LED | P1 P2 L1 L2 | |
| MTBF | 560,000時間 | |
| 電源 | DC12〜36V （冗長電源）※2 （逆極性保護） | |
| 消費電力（MAX） | 3W | |
| ESD保護 | DC6000V | |
| サージ保護 | DC2000V | |
| ケース材質 | IP40 スチール | |
| 適合規格 | CE/FCC（クラスA） EN55022 EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5 EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 | |
| 取付方法 | DINレール取り付け | |
| 動作温度 | -10〜70℃ | |
| 保存温度 | -40〜85℃ | |
| 動作湿度 | 5〜95％RH、結露なきこと | |
| 保存湿度 | 5〜95％RH、結露なきこと | |
| 本体重量 | 250g ※3 | |
※1 ： 光ファイバーの伝送距離はSFPモジュールの仕様によります ※2 ： 1系統での使用可能 2系統入力することにより電源の冗長化可能 ※3 ： DINレール取り付けマウントを含みます
