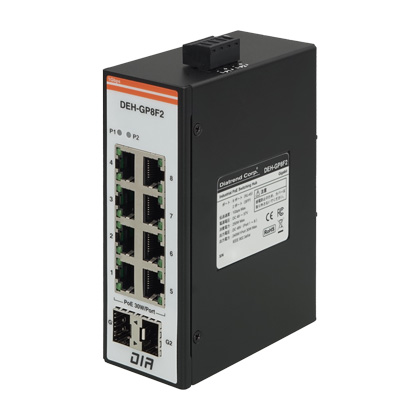

- 産業用PoEスイッチングハブ ギガビットタイプ
- DEH-GP8F2 PoE 8ポート
DEH-GP8F2は、PoE8ポートギガビットタイプのスイッチングハブです。 SFPポートも2ポート搭載されているため、光ファイバーによる長距離通信を可能にし、光中継機としても使用できます。 PoEはIEEE802.3af/at準拠のため、1ポートあたり最大30Wまで供給可能です。8ポートで最大240Wの大容量給電を実現します。 電源はDC48〜57Vの冗長入力となり、システムの信頼性を高めます。 動作温度範囲は-25〜70℃と広域であるため、過酷な環境下でも使用可能です。
対応のDC48V出力 ユニット型電源はこちら

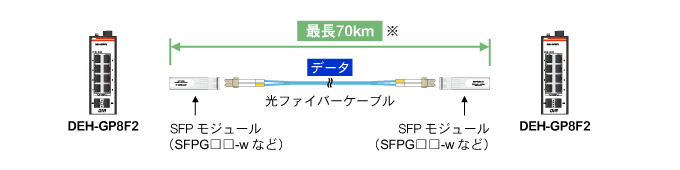

SFPポート搭載 光ファイバーケーブルで長距離通信
SFPポートを2ポート搭載しています。SFPモジュールと光ファイバーで最長70kmの接続可能です。 ※ （光ファイバーケーブル通信の場合は電力供給しません）

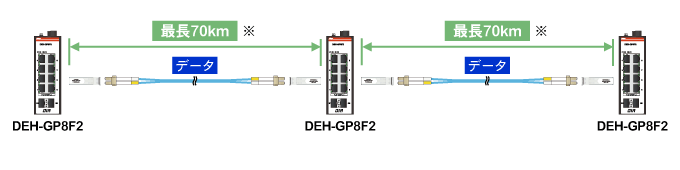

光中継機として使用したい場合
・SFP ： 業界標準規格のため汎用性が高く、用途に合わせてモジュールの選択が可能 ・SFPモジュール ： ホットプラグ対応 ・光ファイバーケーブル ： ノイズに強く長距離通信に対応
※ ： 光ファイバーの伝送距離はSFPモジュールの仕様によります
光ファイバーケーブルについてはお問い合わせください
関連製品はこちら
コンパクト設計

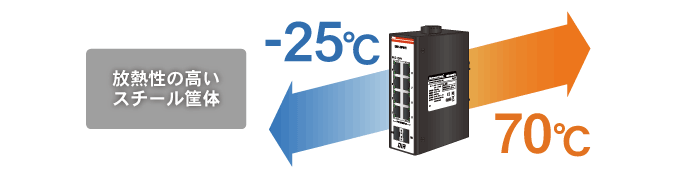

耐環境性・耐久性
動作温度-25〜70℃に対応しており温度差の大きい工場等で使用できます。

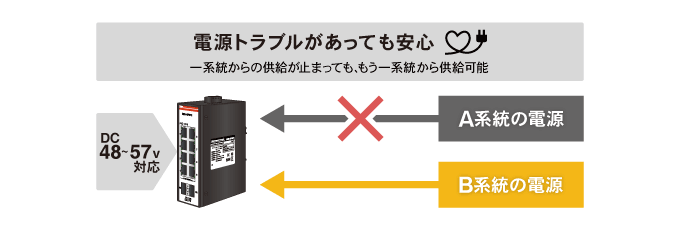

電源
冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能 2系統入力することにより電源の冗長化可能

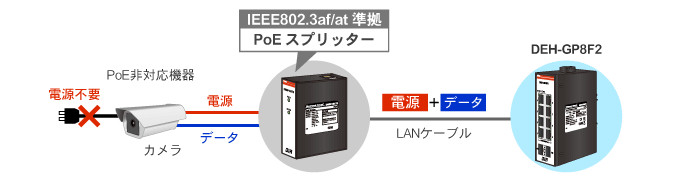

PoE非対応機器に電力供給
PoEに対応していない機器の場合は、PoEスプリッターを使用すると、LANケーブル1本でデータ通信と電力供給を可能にします。 ※ IEEE802.3af/at自動検出機能により、PoE非対応機器のみを接続する場合は電力供給されません
仕様
| ネットワーク | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3z、IEEE802.3af、IEEE802.3at | |
|---|---|---|
| インタフェース | 10BASE-T/100BASE-TX/1000BASE-T/100BASE-FX/1000BASE-X | |
| RJ-45ポート数 | 8ポート | |
| SFPポート数 | 2ポート | |
| PoE給電ポート | ポート1〜8 | |
| PoE給電方式 | Alternative-A（データ線利用 1、2、3、6） | |
| PoE給電電力（MAX） | ポート1〜8：30W（IEEE802.3af/at準拠）、8ポート合計：240W | |
| 伝送距離（MAX） | イーサネット：100m 光ファイバー：70km ※1 | |
| 伝送速度（MAX） | 1000Mbps | |
| LED | P1 P2 G1 G2 | |
| MTBF | 360,000時間 | |
| 電源 | DC48〜57V ※2（冗長電源）※3（逆極性保護） | |
| 消費電力（MAX） | 10W（PoE無）/250W（PoE有） | |
| ESD保護 | DC6000V | |
| サージ保護 | DC2000V | |
| ケース材質 | IP40 スチール | |
| 適合規格 | CE/FCC（クラスA） EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 | |
| 取付方法 | DINレール取り付け | |
| 動作温度 | -25〜70℃ | |
| 保存温度 | -40〜85℃ | |
| 動作湿度 | 5〜95％RH、結露なきこと | |
| 保存湿度 | 5〜95％RH、結露なきこと | |
| 本体重量 | 590g ※4 | |
※1 ： 光ファイバーの伝送距離はSFPモジュールの仕様によります ※2 ： IEEE 802.3atに準拠して電力を供給する場合、安定した動作を確保するためには、50V以上の電圧が必要です ※3 ： 1系統での使用可能 2系統入力することにより電源の冗長化可能 ※4 ： DINレール取り付けマウントを含みます

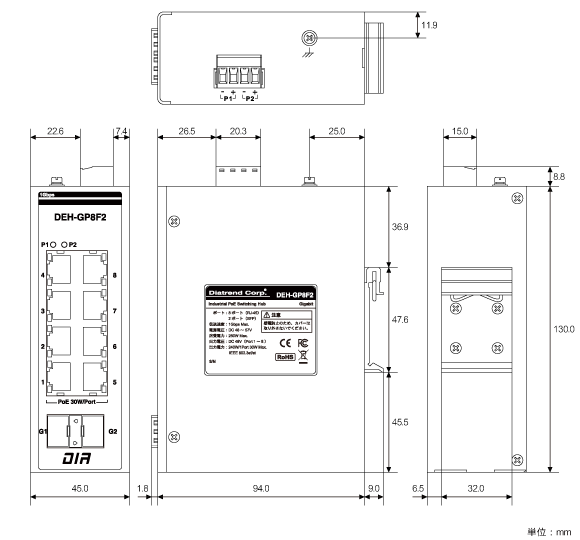

外形図
- ギガビットイーサネットポート：8ポート ギガビットSFPポート：2ポート
- IEEE802.3af/at規格準拠 ： 大容量のPoE対応機器に給電可能 （ポート1〜8 ： 30W）（8ポート合計最大240W）
- IEEE802.3af/at自動検出機能 ： PoE対応機器接続後、給電開始
- SFPポートを搭載しているため、有線LANを光信号に変換し、ノイズに強く安定した通信を実現
- ギガビットSFPポートが2個搭載されているため中継としても使用可能
- 最大9kBまでのジャンボフレーム機能搭載
- Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
- オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
- 電源：DC48〜57V （冗長電源）（逆極性保護）
- 電源ラインにDC2000Vのサージ保護機能
- イーサネットポートにDC6000VのESD保護機能搭載
- 放熱性と高い耐久性を備えたIP40の金属筐体採用
- DINレール取り付け可能
| パッケージ内容 | |
|---|---|
| DEH-GP8F2 | 1台 |
| DINレール取り付けマウント（本体に付属） | 1個 |
| 製品ご利用に関するご案内 | 1枚 |
直販価格 （税込）
| DEH-GP8F2 | 99,000円 |
|---|
SFPモジュールとのセット価格
SFPタイプ → 製品情報
| 型式 | セット内容 | 直販価格 （税込） |
|---|---|---|
| DEH-GP8F2（SX-w） | DEH-GP8F2×1台、SFPGSX-w×1個 | 112,640円 |
| DEH-GP8F2（SX-w）（SX-w） | DEH-GP8F2×1台、SFPGSX-w×2個 | 126,280円 |
| DEH-GP8F2（LX10-w） | DEH-GP8F2×1台、SFPGLX10-w×1個 | 115,500円 |
| DEH-GP8F2（LX10-w）（LX10-w） | DEH-GP8F2×1台、SFPGLX10-w×2個 | 132,000円 |
| DEH-GP8F2（SX-w）（LX10-w） | DEH-GP8F2×1台、SFPGSX-w×1個、SFPGLX10-w×1個 | 129,140円 |
| DEH-GP8F2（LHX30-w） | DEH-GP8F2×1台、SFPGLHX30-w×1個 | 147,840円 |
| DEH-GP8F2（XD50-w） | DEH-GP8F2×1台、SFPGXD50-w×1個 | 169,950円 |
| DEH-GP8F2（ZX70-w） | DEH-GP8F2×1台、SFPGZX70-ｗ×1個 | 180,180円 |
BiDi SFPタイプ → 製品情報
| 型式 | セット内容 | 直販価格 （税込） |
|---|---|---|
| DEH-GP8F2（LX10B13-w） | DEH-GP8F2×1台、SFPGLX10B13-w×1個 | 131,120円 |
| DEH-GP8F2（LX10B15-w） | DEH-GP8F2×1台、SFPGLX10B15-w×1個 | 151,470円 |
| DEH-GP8F2（LX20B13-w） | DEH-GP8F2×1台、SFPGLX20B13-w×1個 | 136,620円 |
| DEH-GP8F2（LX20B15-w） | DEH-GP8F2×1台、SFPGLX20B15-w×1個 | 156,640円 |
| DEH-GP8F2（LX40B13-w） | DEH-GP8F2×1台、SFPGLX40B13-w×1個 | 155,540円 |
| DEH-GP8F2（LX40B15-w） | DEH-GP8F2×1台、SFPGLX40B15-w×1個 | 179,190円 |
| DEH-GP8F2（LX60B13-w） | DEH-GP8F2×1台、SFPGLX60B13-w×1個 | 186,670円 |
| DEH-GP8F2（LX60B15-w） | DEH-GP8F2×1台、SFPGLX60B15-w×1個 | 190,520円 |
