産業用PoEスイッチングハブ ギガビットタイプ
DEH-GP8V2　　 PoE 8ポート
DEH-GP8V2
  • 即日出荷
  • RoHS対応
  • PoE給電対応
  • 伝達速度1000Mbps
  • 冗長電源
  • Auto MDI/MDI-X
  • DINレール取り付け
  • 動作温度-25℃?70℃
  • ジャンボフレーム
  • ジャンボフレーム
ダウンロード マニュアル 外形図（PDF/CAD）
昇圧回路内蔵によりDC24V/DC48Vの電源が使用可能

DEH-GP8V2は、DC24〜56Vの幅広い入力電源に対応した産業用PoEスイッチングハブです。 PoEポートはIEEE802.3af/at準拠のため、DC24Vでは最大120W、DC48Vでは最大200Wの大容量給電を実現します。 動作温度範囲は-40〜75℃と広域であるため、過酷な環境下でも使用可能です。 DINレール、壁掛け取り付けに対応できます。

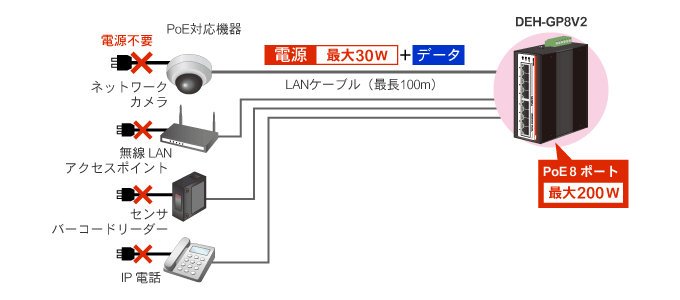

PoE対応機器

耐環境性・耐久性

動作温度-40〜75℃に対応しており温度差の大きい工場等で使用できます。

動作温度-40℃〜75℃

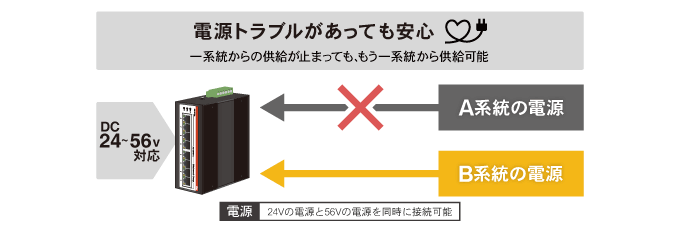

電源

昇圧回路内蔵により、DC24〜56Vの幅広い入力電源に対応します。 DC24Vでは最大120W、DC48Vでは最大200Wの給電が可能です。 冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

冗長電源

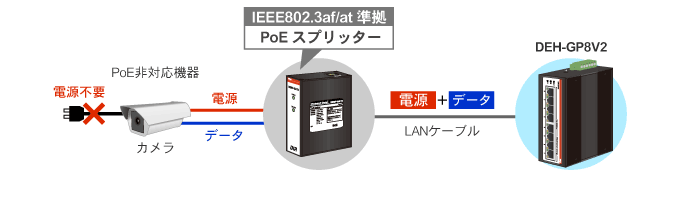

PoE非対応機器に電力供給

PoEに対応していない機器の場合は、PoEスプリッターを使用すると、LANケーブル1本でもデータ通信と電力供給を可能にします。
※ IEEE802.3af/at自動検出により、PoE非対応機器のみを接続する場合は電力供給されません

電力供給

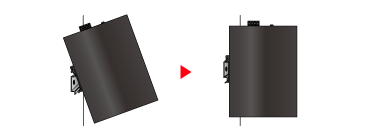

DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）

DINレール取り付け

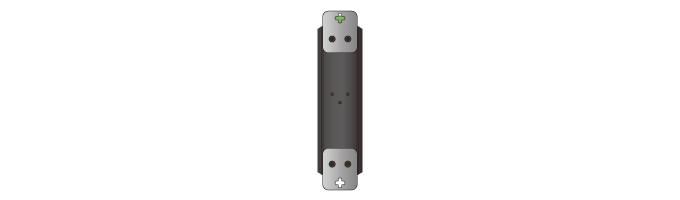

壁掛け取り付け

壁掛け取り付けに対応しています。 （壁掛けキットは商品と同梱されています）

壁掛け取り付け

仕様
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af、IEEE802.3at
インタフェース 10BASE-T/100BASE-TX/1000BASE-T
ポート数 RJ-45：8ポート
PoE給電ポート ポート1〜8
PoE給電方式 Alternative-A （データ線利用1、2、3、6）
PoE給電電力（MAX） ポート1〜8：30W（IEEE802.3af/at準拠）
8ポート合計：DC24V:120W、DC48V:200W
伝送距離（MAX） イーサネット：100m
伝送速度（MAX） 1000Mbps
LED P1 P2 RLY
MTBF 529,765時間
電源 DC24〜56V （冗長電源）※1(逆極性保護）
リレー出力 電源2系統入力時にOFF ※2
消費電力（MAX） 6W（PoE無）/206W（PoE有）
消費電力 DC24V入力時：136W(PoE有)
DC48V入力時：206W（PoE有）
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP30　スチール
適合規格 CE/FCC（クラスA） IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4 IEC 61000-4-5、 IEC 61000-4-6、IEC 61000-4-8 EN 60068-2-6、EN 60068-2-27、EN 60068-2-32
取付方法 DINレール取り付け、壁掛け取り付け
動作温度 -40〜75℃
保存温度 -40〜85℃
動作湿度 5〜95％RH、結露なきこと
保存湿度 5〜95％RH、結露なきこと
本体重量 660g ※3

※1 ： 1系統での使用可能　2系統入力することにより電源の冗長化可能 ※2 ： リレー出力に接続する装置は1A@DC24V以下でご使用ください ※3 ： DINレール取り付けマウントを含みます

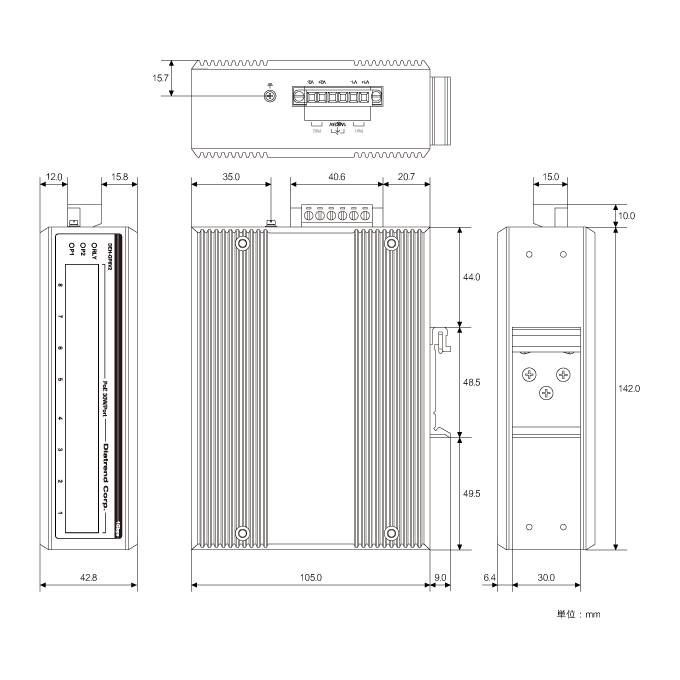

外形図
特長
  • ギガビットイーサネットポート：8ポート
  • IEEE802.3af/at規格準拠 ： 大容量のPoE対応機器に給電可能 （ポート1〜8 ： 30W）（8ポート合計最大200W @DC48V入力時）
  • IEEE802.3af/at自動検出機能 ： PoE対応機器接続後、給電開始
  • 最大9kBまでのジャンボフレーム機能搭載
  • Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
  • オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
  • 電源：DC24〜56V　（冗長電源）（逆極性保護）
  • 電源ラインにDC2000Vのサージ保護機能
  • イーサネットポートにDC6000VのESD保護機能搭載
  • 放熱性と高い耐久性を備えたIP30の金属筐体採用
  • DINレール、壁掛け取り付け可能
パッケージ内容
DEH-GP8V2 1台
DINレール取り付けマウント（本体に付属） 1個
壁掛け取り付けキット 1セット
製品ご利用に関するご案内 1枚

直販価格（税込）

DEH-GP8V272,600円
