- 【鉄道振動試験規格対応品】産業用PoEスイッチングハブ ギガビットタイプ

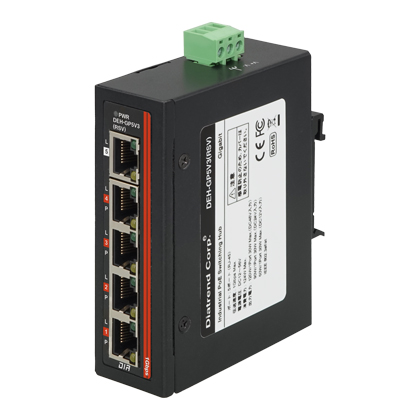

- DEH-GP5V3（RSV） PoE 5ポート
EN 61373:2010は、鉄道車両およびその装置に対する振動と衝撃の試験規格です。 過酷な環境での使用を想定して設計されており、工場や屋外設備、鉄道車両、車載システムなど、 振動や衝撃が多い環境でも安定した動作を提供します。
使用例
鉄道車両、建設機器など、さまざまな過酷な振動環境下でも高い耐久性と信頼性を発揮します。
昇圧回路内蔵によりDC12V/DC24V/DC48Vの電源が使用可能DC12V対応により、バッテリーでも動作可能

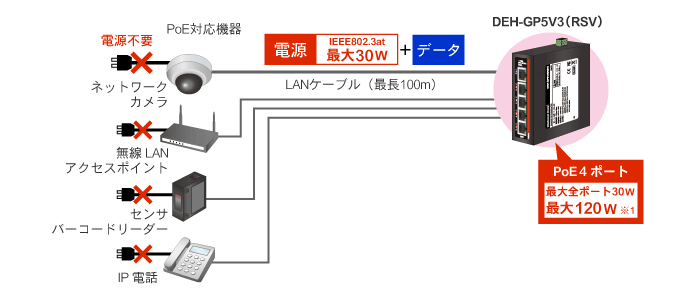

DEH-GP5V3(RSV)は、鉄道振動試験規格に対応し、DC12〜56Vの幅広い入力電源に対応した産業用PoEスイッチングハブです。 PoEポートはIEEE802.3af/at準拠のため、DC12Vでは最大60W、DC24Vでは最大90W、DC48Vでは全ポート30W(最大120W)の大容量給電を実現します。 動作温度範囲は-40〜75℃と広域であるため、過酷な環境下でも使用可能です。 DINレール、壁掛け取り付けに対応できます。

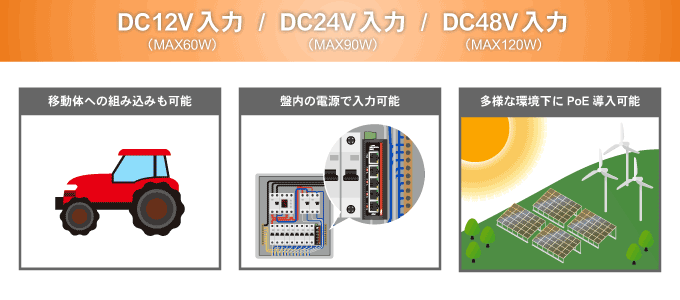

電源
昇圧回路内臓により、DC12〜56Vの幅広い入力電源に対応します。 入力電圧DC12Vでは最大60W、DC24Vでは最大90W、DC48Vでは全ポート30W(最大120W)の給電が可能です。

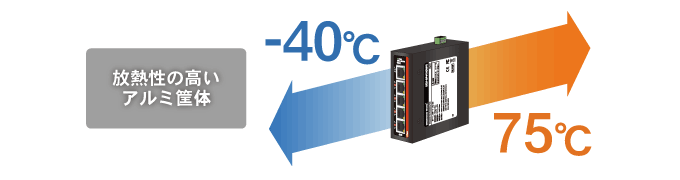

耐環境性・耐久性
動作温度-40〜75℃に対応しており温度差の大きい工場等で使用できます。

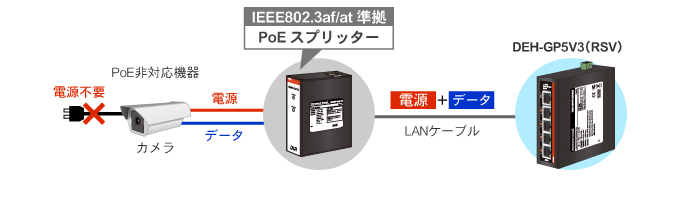

PoE非対応機器に電力供給
PoEに対応していない機器の場合は、PoEスプリッターを使用すると、LANケーブル1本でもデータ通信と電力供給を可能にします。
※ IEEE802.3af/at自動検出により、PoE非対応機器のみを接続する場合は電力供給されません
DINレール取り付け可能
取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）
壁掛け取り付け
壁掛け取り付けに対応しています。 （壁掛けキットは商品と同梱されています）
仕様
| ネットワーク | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3x、IEEE802.3af、IEEE802.3at | |
|---|---|---|
| インタフェース | 10BASE-T/100BASE-TX/1000BASE-T | |
| ポート数 | RJ-45：5ポート | |
| PoE給電ポート | ポート1〜4 | |
| PoE給電方式 | Alternative-A （データ線利用1、2、3、6） | |
| PoE給電電力（MAX） | ポート1〜4：30W（IEEE802.3af/at準拠）、 | |
| 4ポート合計：DC12V:60W、DC24V:90W、DC48V:120W | ||
| 伝送距離（MAX） | イーサネット：100m | |
| 伝送速度（MAX） | 1000Mbps | |
| LED | PWR | |
| MTBF | 524,682時間 | |
| 電源 | DC12〜56V (逆極性保護） | |
| 消費電力（MAX） | 4W（PoE無）/124W(PoE有) | |
| 消費電力 | DC12V入力時：76W(PoE有) | |
| DC24V入力時：97W(PoE有) | ||
| DC48V入力時：124W（PoE有） | ||
| ジャンボフレーム | 9kB | |
| バッファ容量 | 1Mbits | |
| MACアドレステーブル | 2K | |
| ESD保護 | DC6000V | |
| サージ保護 | DC2000V | |
| ケース材質 | IP30 アルミニウム | |
| 適合規格 | CE/FCC（クラスA) LVD (EN62368-1) EN 61373：2010 IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4 IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8 EN 60068-2-6、EN 60068-2-27、EN 60068-2-32 | |
| 取付方法 | DINレール取り付け、壁掛け取り付け | |
| 動作温度 | -40〜75℃ | |
| 保存温度 | -40〜85℃ | |
| 動作湿度 | 5〜95％RH、結露なきこと | |
| 保存湿度 | 5〜95％RH、結露なきこと | |
| 本体重量 | 201g ※1 | |
※1 ： DINレール取り付けマウントを含みます

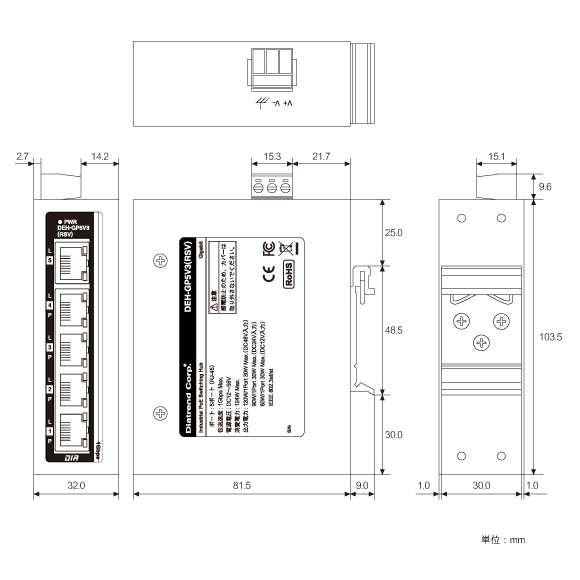

外形図
- EN 61373:2010性能実証済 ： 激しい衝撃・振動に耐久
- ギガビットイーサネットポート：5ポート
- IEEE802.3af/at規格準拠 ： 大容量のPoE対応機器に給電可能 （ポート1〜4 ： 30W）（4ポート合計最大120W @DC48V入力時）
- DC12〜56Vの幅広い電源範囲に対応（逆極性保護）
- IEEE802.3af/at自動検出機能 ： PoE対応機器接続後、給電開始
- 最大9kBまでのジャンボフレーム機能搭載
- Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
- オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
- 製品安全規格EN62368-1準拠
- DINレール、壁掛け取り付け可能
| パッケージ内容 | |
|---|---|
| DEH-GP5V3（RSV） | 1台 |
| DINレール取り付けマウント（本体に付属） | 1個 |
| 壁掛け取り付けキット | 1セット |
| 製品ご利用に関するご案内 | 1枚 |
直販価格（税込）
| DEH-GP5V3（RSV） | 66,000円 |
|---|
