- 三菱電機用サーボケーブル 電磁ブレーキケーブル ＜固定用＞
- DSVPWA1-05BM-***
モータ側
アンプ側
- 直結タイプ
- 電磁ブレーキ専用 負荷側引出し
- 製品全長 ： 1〜30m （1m単位、10m以下は0.1m単位で選択可能） （製品全長が30mを超える場合は「DSVPWAP1-12BM-***」をご使用ください）
- 使用ケーブル ： 0.5sq 2芯
- 定格電圧 ： 300V
- 定格温度 ： 105℃
- 難燃性 ： VW-1試験合格
- 耐油性 ： 耐油性に優れたコンパウンドを使用
- 柔軟性 ： 一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径 ： 仕上がり外径の10倍以上
- 保護構造 ： IP65
※アンプ側コネクタなしの先端カットケーブル 「DSVPWA1-05BR-***」 ●三菱電機製電磁ブレーキケーブル相当品 「MR-BKS1CBL**M-A1-L」
| 図面ダウンロード | DSVPWA1-05BM-*** |
|---|---|
| DSVPWA1-05BR-*** |
対応三菱ACサーボモータ
| MR-J4 シリーズ | HG-KR053B, 13B, 23B, 43B, 73B HG-MR053B, 13B, 23B, 43B, 73B |
|---|---|
| MR-J4W シリーズ | HG-KR053B, 13B, 23B, 43B, 73B ※ HG-MR053B, 13B, 23B, 43B, 73B ※ |
| MR-J3 シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-J3W シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-JN シリーズ | HF-KN053B, 13B, 23B, 43B HF-KP053BG□, 13BG□, 23BG□, 43BG□ |
※HG-KR73B, HG-MR73BはMR-J4W3 （3軸） に対応していません
- 三菱電機用サーボケーブル 電磁ブレーキケーブル ＜固定用＞
- DSVPWA2-05BM-***
モータ側
アンプ側
- 直結タイプ
- 電磁ブレーキ専用 反負荷側引出し
- 製品全長 ： 1〜30m （1m単位、10m以下は0.1m単位で選択可能） （製品全長が30mを超える場合は「DSVPWAP1-12BM-***」をご使用ください）
- 使用ケーブル ： 0.5sq 2芯
- 定格電圧 ： 300V
- 定格温度 ： 105℃
- 難燃性 ： VW-1試験合格
- 耐油性 ： 耐油性に優れたコンパウンドを使用
- 柔軟性 ： 一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径 ： 仕上がり外径の10倍以上
- 保護構造 ： IP65
※アンプ側コネクタなしの先端カットケーブル 「DSVPWA2-05BR-***」 ●三菱電機製電磁ブレーキケーブル相当品 「MR-BKS1CBL**M-A2-L」
| 図面ダウンロード | DSVPWA2-05BM-*** |
|---|---|
| DSVPWA2-05BR-*** |
対応三菱ACサーボモータ
| MR-J4 シリーズ | HG-KR053B, 13B, 23B, 43B, 73B HG-MR053B, 13B, 23B, 43B, 73B |
|---|---|
| MR-J4W シリーズ | HG-KR053B, 13B, 23B, 43B, 73B ※ HG-MR053B, 13B, 23B, 43B, 73B ※ |
| MR-J3 シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-J3W シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-JN シリーズ | HF-KN053B, 13B, 23B, 43B HF-KP053BG□, 13BG□, 23BG□, 43BG□ |
※HG-KR73B, HG-MR73BはMR-J4W3 （3軸） に対応していません
- 三菱電機用サーボケーブル 電磁ブレーキケーブル ＜固定用＞
- DSVPWB1-12BM-*** ストレートプラグ

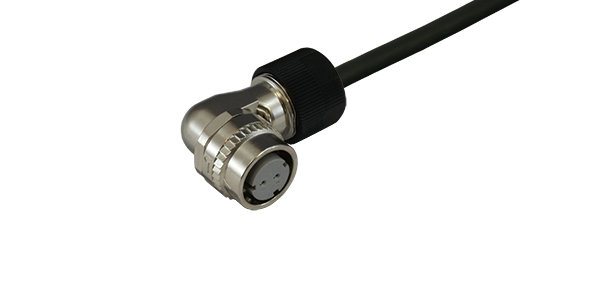

- DSVPWB1L-12BM-*** アングルプラグ
モータ側ストレートプラグ
モータ側アングルプラグ
アンプ側
- 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください （引出し方向によってはモータに干渉する場合がございますのでご注意ください）
- 電磁ブレーキ専用
- 製品全長 ： 1〜30m （1m単位、10m以下は0.1m単位で選択可能） （製品全長を超える場合はお問い合わせください）
- 使用ケーブル ： 1.25sq 2芯
- 定格電圧 ： 600V
- 定格温度 ： 60℃
- 難燃性 ： JIS C3005の4.26.2のb
- 耐油性 ： 耐油性に優れたコンパウンドを使用
- 柔軟性 ： 一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径 ： 仕上がり外径の6倍以上
- 保護構造 ： IP67
※アンプ側コネクタなしの先端カットケーブル 「DSVPWB1-12BR-***」「DSVPWB1L-12BR-***」 ●三菱電機サーボモータ用オプションコネクタ相当品使用 「MR-BKCNS1」
対応三菱ACサーボモータ
| MR-J3 シリーズ | HF-SP51B, 81B, 121B, 201B, 301B, 421B, 52B, 102B, 152B, 202B, 352B, 502B, 702B,524B, 1024B, 1524B, 2024B, 3524B, 5024B, 7024B |
|---|---|
| MR-J3W シリーズ | HF-SP51B, 81B, 52B, 102B |
- 三菱電機用サーボケーブル 電磁ブレーキケーブル ＜固定用＞

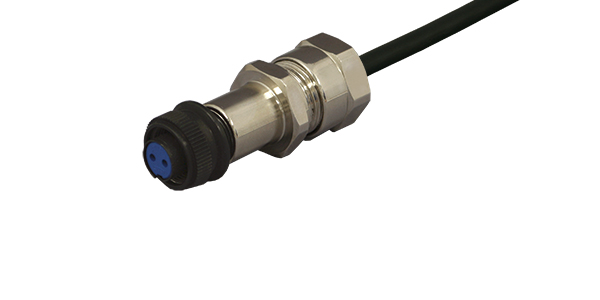

- DSVPWBK-12BM-*** ストレートプラグ

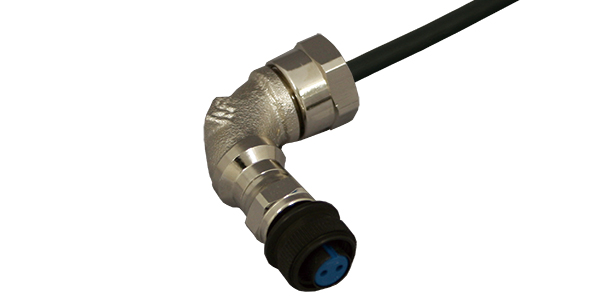

- DSVPWBKL-12BM-*** アングルプラグ
モータ側ストレートプラグ
モータ側アングルプラグ
アンプ側
- 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします 「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください （引出し方向によってはモータに干渉する場合がございますのでご注意ください）
- 電磁ブレーキ専用
- 製品全長 ： 1〜30m （1m単位、10m以下は0.1m単位で選択可能） （製品全長を超える場合はお問い合わせください）
- 使用ケーブル ： 1.25sq 2芯
- 定格電圧 ： 600V
- 定格温度 ： 60℃
- 難燃性 ： JIS C3005の4.26.2のb
- 耐油性 ： 耐油性に優れたコンパウンドを使用
- 柔軟性 ： 一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径 ： 仕上がり外径の6倍以上
- 保護構造 ： IP67
※アンプ側コネクタなしの先端カットケーブル 「DSVPWBK-12BR-***」「DSVPWBKL-12BR***」 ●三菱電機サーボモータ用オプションコネクタ相当品使用 「MR-BKCN」
対応三菱ACサーボモータ
| MR-J3 シリーズ | HC-LP202B, 302B HC-UP202B, 352B, 502B HA-LP601B, 801B, 12K1B, 6014B, 8014B, 12K14B 701MB, 11K1MB, 15K1MB, 701M4B, 11K1M4B, 15K1M4B 11K2B, 15K2B, 22K2B, 11K24B, 15K24B, 22K24B |
|---|---|
| MR-J2S シリーズ | HC-SFS121B, 201B, 301B, 202B, 352B, 502B, 702B 2024B, 3524B, 5024B, 7024B, 203B, 353B HC-LFS202B, 302B HC-UFS202B, 352B, 502B HA-LFS601B, 801B, 12K1B, 6014B, 8014B, 12K14B 701MB, 11K1MB, 15K1MB, 701M4B, 11K1M4B, 15K1M4B 11K2B, 15K2B, 22K2B, 11K24B, 15K24B, 22K24B |
- 三菱電機用サーボケーブル 電磁ブレーキケーブル ＜固定用＞
- DSVPWAP1-12BM-***
- 中継タイプ
- 電磁ブレーキ専用 負荷側引出し
- 製品全長 ： 11〜50m （1m単位で選択可能） （製品全長を超える場合はお問い合わせください）
- 使用ケーブル ： 1.25sq 2芯
- 定格電圧 ： 300V
- 定格温度 ： 105℃
- 難燃性 ： VW-1試験合格
- 耐油性 ： 耐油性に優れたコンパウンドを使用
- 柔軟性 ： 一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径 ： 仕上がり外径の10倍以上
- 保護構造 ： IP65
※アンプ側コネクタなしの先端カットケーブル 「DSVPWAP1-12BR-***」
| 図面ダウンロード | DSVPWAP1-12BM-*** |
|---|---|
| DSVPWAP1-12BR-*** |
対応三菱ACサーボモータ
| MR-J4 シリーズ | HG-KR053B, 13B, 23B, 43B, 73B HG-MR053B, 13B, 23B, 43B, 73B |
|---|---|
| MR-J4W シリーズ | HG-KR053B, 13B, 23B, 43B, 73B ※ HG-MR053B, 13B, 23B, 43B, 73B ※ |
| MR-J3 シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-J3W シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-JN シリーズ | HF-KN053B, 13B, 23B, 43B HF-KP053BG□, 13BG□, 23BG□, 43BG□ |
※ HG-KR73B, HG-MR73BはMR-J4W3 （3軸） に対応していません
- 三菱電機用サーボケーブル 電磁ブレーキケーブル ＜固定用＞
- DSVPWAP2-12BM-***
- 中継タイプ
- 電磁ブレーキ専用 反負荷側引出し
- 製品全長 ： 11〜50m （1m単位で選択可能） 製品全長を超える場合はお問い合わせください）
- 使用ケーブル ： 1.25sq 2芯
- 定格電圧 ： 300V
- 定格温度 ： 105℃
- 難燃性 ： VW-1試験合格
- 耐油性 ： 耐油性に優れたコンパウンドを使用
- 柔軟性 ： 一般VCTに比べ柔軟性の高いシースを使用
- 曲げ半径 ： 仕上がり外径の10倍以上
- 保護構造 ： IP65
※アンプ側コネクタなしの先端カットケーブル 「DSVPWAP2-12BR-***」
| 図面ダウンロード | DSVPWAP2-12BM-*** |
|---|---|
| DSVPWAP2-12BR-*** |
対応三菱ACサーボモータ
| MR-J4 シリーズ | HG-KR053B, 13B, 23B, 43B, 73B HG-MR053B, 13B, 23B, 43B, 73B |
|---|---|
| MR-J4W シリーズ | HG-KR053B, 13B, 23B, 43B, 73B ※ HG-MR053B, 13B, 23B, 43B, 73B ※ |
| MR-J3 シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-J3W シリーズ | HF-KP053B, 13B, 23B, 43B, 73B HF-MP053B, 13B, 23B, 43B, 73B |
| MR-JN シリーズ | HF-KN053B, 13B, 23B, 43B HF-KP053BG□, 13BG□, 23BG□, 43BG□ |
※ HG-KR73B, HG-MR73BはMR-J4W3 （3軸） に対応していません
