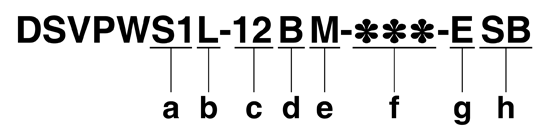

三菱電機用サーボケーブル 電源ケーブル型式説明
a ： コネクタ仕様
| S1 |
MR-PWCNS1 |
| S2 |
MR-PWCNS2 |
| S3 |
MR-PWCNS3 |
| S3X |
MR-PWCNS3拡大 |
| S4 |
MR-PWCNS4 |
| S5 |
MR-PWCNS5 |
| K1 |
MR-PWCNK1 |
| K2 |
MR-PWCNK2 |
| BK |
MR-BKCN |
| B1 |
MR-BKCNS1 |
■HG-KR, MR
HF-KP, MP, KNシリーズモータ用
●直結タイプ
| A1 |
MR-PWS1CBL**M-A1-L
MR-PWS1CBL**M-A1-H
負荷側引出し
|
| A2 |
MR-PWS1CBL**M-A2-L
MR-PWS1CBL**M-A2-H
反負荷側引出し
|
●中継タイプ
| AP1 |
MR-PWS1CBL**M-A1-L
MR-PWS1CBL**M-A1-H
中継タイプ 負荷側引出し
|
| AP2 |
MR-PWS1CBL**M-A2-L
MR-PWS1CBL**M-A2-H
中継タイプ 反負荷側引出し
|
■ HG-AKシリーズ用
●直結タイプ
| AK |
MR-J4W03PW（BR）CBL**M-H
MR-J3W03PW（BR）CBL**M-A-H
|
b ： モータ側プラグ ※1
c ： 電線サイズ ※2
| 05 |
0.5sq （20AWG） |
| 07 |
0.75sq （18AWG） |
| 12 |
1.25sq （16AWG） |
| 20 |
2.0sq （14AWG） |
| 35 |
3.5sq （12AWG） |
| 55 |
5.5sq （10AWG） |
| 80 |
8.0sq （8AWG） |
| 140 |
14.0sq （6AWG） |
| 220 |
22.0sq （4AWG） |
d ： 電磁ブレーキの有無
e ： アンプ側電線処理
先端加工はご使用の三菱対応 ACサーボアンプにより以下の4タイプに決定されます
| M |
丸型圧着端子 |
| M6 |
| P |
棒圧着端子 |
| N |
圧着端子無し |
| W |
専用コネクタ |
f ： 製品全長 ※3
| 001 |
1m |
| 2.5 |
2.5m |
| 005 |
5m |
| 010 |
10m |
| 030 |
30m |
●直結タイプ
1〜30mまで選択可能
（10m以下：0.1m単位、10m以上：1m単位）
●中継タイプ
11〜50mまで選択可能 （1m単位）
g ： 屈曲性能
h ： シールド線の有無
※1 ：「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ・低背アングルプラグは全て
「反負荷側引出し」にて製作いたします
「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください
（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
※2 ：2.0sq 6芯以上の電磁ブレーキ付きケーブルはブレーキ線（2芯）に1.25sqの電線を用いた
複合ケーブルになります（固定用を除く）
※3 ：各ケーブルの製品全長は「ケーブル選定表」をご確認ください
製品全長が選択可能範囲を超える場合はお問い合わせください
