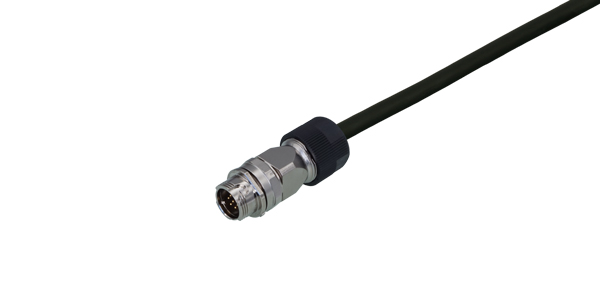

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3ENA1-***-E
DSVEN-J3ENA1-***-E（モータ側）

モータ側

DSVEN-J3ENA1-***-E（アンプ側）

アンプ側

  • 直結タイプ　負荷側引出し
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜10m （0.1m単位で選択可能） （製品全長が10mを超える場合は「DSVEN-J3JA1」と「DSVEN-J3EK-***-E」をご使用ください）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP65

※お客様にてコネクタの取付（半田加工）ができるセット品 ・アンプ側コネクタセット「DSVEN-J3ENA1-***-E（A）」 ●三菱電機製エンコーダケーブル相当品 「MR-J3ENCBL**M-A1-H」

  • RoHS対応
図面ダウンロード DSVEN-J3ENA1-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3ENA2-***-E
DSVEN-J3ENA2-***-E（モータ側）

モータ側

DSVEN-J3ENA2-***-E（アンプ側）

アンプ側

  • 直結タイプ　反負荷側引出し
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜10m （0.1m単位で選択可能） （製品全長が10mを超える場合は「DSVEN-J3JA2」と「DSVEN-J3EK-***-E」をご使用ください）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP65

※お客様にてコネクタの取付（半田加工）ができるセット品 ・アンプ側コネクタセット「DSVEN-J3ENA2-***-E（A）」 ●三菱電機製エンコーダケーブル相当品 「MR-J3ENCBL**M-A2-H」

  • RoHS対応
図面ダウンロード DSVEN-J3ENA2-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3NS-***-E　ストレートプラグ
DSVEN-J3NSL-***-E　アングルプラグ
DSVEN-J3NS-***-E　（モータ側）　ストレートプラグ

モータ側ストレートプラグ

DSVEN-J3NSL-***-E　（モータ側）　アングルプラグ

モータ側アングルプラグ

DSVEN-J3NS（L）-***-E（アンプ側）

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします 　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください 　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜100m （1m単位、10m以下は0.1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP67

※お客様にてコネクタの取付（半田加工）ができるセット品 ・モータ側コネクタセット「DSVEN-J3NS（L）-***-E（M）」 ・アンプ側コネクタセット「DSVEN-J3NS（L）-***-E（A）」 ・両端コネクタセット「DSVEN-J3NS（L）-***-E（S）」 ●三菱電機製エンコーダケーブル相当品 「MR-J3ENSCBL**M-H」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J3NS-***-E
DSVEN-J3NSL-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-SR51, 81, 121, 201, 301, 421 52, 102, 152, 202, 352, 502, 702 524, 1024, 1524, 2024, 3524, 5024, 7024 HG-JR53, 73, 103, 153, 203, 353, 503, 703, 903 534, 734, 1034, 1534, 2034, 3534, 5034, 7034, 9034 HG-RR103, 153, 203, 353, 503 HG-UR72, 152, 202, 352, 502
MR-J4W シリーズ HG-SR51, 81, 52, 102 ※ HG-JR53, 73, 103 ※ HG-UR72 ※
MR-J3 シリーズ HF-SP51, 81, 121, 201, 301, 421 52, 102, 152, 202, 352, 502, 702 524, 1024, 1524, 2024, 3524, 5024, 7024 HF-JP53, 73, 103, 153, 203, 353, 503, 703, 903 534, 734, 1034, 1534, 2034, 3534, 5034, 7034, 9034 HC-LP52, 102, 152, 202, 302 HC-RP103, 153, 203, 353, 503 HC-UP72, 152, 202, 352, 502 HA-LPシリーズ
MR-J3W シリーズ HF-SP51, 81, 52, 102 HC-LP52, 102 HC-UP72

※ HG-SR、HG-JR、HG-URはMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3ENM-***-E　ストレートプラグ
DSVEN-J3ENML-***-E　アングルプラグ
DSVEN-J3ENMLL-***-E　低背アングルプラグ
DSVEN-J3ENM-***-E　（モータ側）　ストレートプラグ

モータ側ストレートプラグ

DSVEN-J3ENML-***-E　（モータ側）　アングルプラグ

モータ側アングルプラグ

DSVEN-J3ENMLL-***-E　（モータ側）　低背アングルプラグ

モータ側低背アングルプラグ

DSVEN-J3ENM（L,LL）-***-E（アンプ側）

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください 　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜100m （1m単位、10m以下は0.1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP67

※お客様にてコネクタの取付（半田加工）ができるセット品 ・モータ側コネクタセット「DSVEN-J3ENM（L,LL）-***-E（M）」 ・アンプ側コネクタセット「DSVEN-J3ENM（L,LL）-***-E（A）」 ・両端コネクタセット「DSVEN-J3ENM（L,LL）-***-E（S）」 ●三菱電機製エンコーダケーブル相当品 「MR-ENECBL**M-H-MTH」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J3ENM-***-E
DSVEN-J3ENML-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-JR601, 801, 12K1, 15K1, 20K1, 25K1, 30K1, 37K1 701M, 11K1M, 15K1M, 22K1M, 30K1M, 37K1M 6014, 8014, 12K14, 15K14, 20K14, 25K14, 30K14, 37K14 701M4, 11K1M4, 15K1M4, 22K1M4, 30K1M4, 37K1M4, 45K1M4, 55K1M4
三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3EN-***-E　ストレートプラグ
DSVEN-J3ENL-***-E　アングルプラグ
DSVEN-J3ENLL-***-E　低背アングルプラグ
DSVEN-J3EN-***-E　（モータ側）　ストレートプラグ

モータ側ストレートプラグ

DSVEN-J3ENL-***-E　（モータ側）　アングルプラグ

モータ側アングルプラグ

DSVEN-J3ENLL-***-E　（モータ側）　低背アングルプラグ

モータ側低背アングルプラグ

DSVEN-J3EN（L,LL）-***-E（アンプ側）

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします 　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください 　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜100m （1m単位、10m以下は0.1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP67

※お客様にてコネクタの取付（半田加工）ができるセット品 ・モータ側コネクタセット「DSVEN-J3EN（L,LL）-***-E（M）」 ・アンプ側コネクタセット「DSVEN-J3EN（L,LL）-***-E（A）」 ・両端コネクタセット「DSVEN-J3EN（L,LL）-***-E（S）」 ●三菱電機製エンコーダケーブル相当品 「MR-ENECBL**M-H」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J3EN-***-E
DSVEN-J3ENL-***-E

対応三菱ACサーボモータ

MR-J3 シリーズ HF-JP11K1M, 15K1M, 11K1M4, 15K1M4
三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3W03A-***-E
DSVEN-J3W03A-***-E（モータ側）

モータ側

DSVEN-J3W03A-***-E（アンプ側）

アンプ側

  • 直結タイプ
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜50m （1m単位、10m以下は0.1m単位で選択可能） （製品全長を超える場合はお問い合わせください）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上

●三菱電機製エンコーダケーブル相当品 「MR-J3W03ENCBL**M-A-H」

  • RoHS対応
図面ダウンロード DSVEN-J3W03A-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-AK0136(B),236(B),336(B)
MR-J4W シリーズ HG-AK0136(B),236(B),336(B)
三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3JA1-***-E
DSVEN-J3JA1-***（モータ側）-E

モータ側

DSVEN-J3JA1-***-E（アンプ側）

アンプ側

  • 中継タイプ （モータ側）　負荷側引出し ※「DSVEN-J3EK-***」または「DSVEN-J3EK-***-E」と組み合わせて使用するケーブルです
  • 製品全長 ： 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 曲げ半径 ： 仕上がり外径の10倍以上
  • 保護構造 ： IP20

●三菱電機製エンコーダケーブル相当品 「MR-J3JCBL03M-A1-L」の可動用相当

  • RoHS対応
図面ダウンロード DSVEN-J3JA1-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3JA2-***-E
DSVEN-J3JA2-***-E（モータ側）

モータ側

DSVEN-J3JA2-***-E（アンプ側）

アンプ側

  • 中継タイプ （モータ側）　反負荷側引出し ※「DSVEN-J3EK-***」または「DSVEN-J3EK-***-E」と組み合わせて使用するケーブルです
  • 製品全長 ： 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 曲げ半径 ： 仕上がり外径の10倍以上
  • 保護構造 ： IP20

●三菱電機製エンコーダケーブル相当品 「MR-J3JCBL03M-A2-L」の可動用相当

  • RoHS対応
図面ダウンロード DSVEN-J3JA2-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3JSA1-***-E
DSVEN-J3JSA1-***-E（モータ側）

モータ側

DSVEN-J3JSA1-***-E（アンプ側）

アンプ側

  • 中継タイプ （モータ側）　負荷側引出し ※「DSVEN-J3NS-***」または「DSVEN-J3NS-***-E」と組み合わせて使用するケーブルです
  • 製品全長 ： 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 曲げ半径 ： 仕上がり外径の10倍以上
  • 保護構造 ： IP65※

●三菱電機製エンコーダケーブル相当品 「MR-J3JSCBL03M-A1-L」の可動用相当 ※エンコーダケーブル全体の保護等級はIP65ですが、中継コネクタ単体の保護等級はIP67です

  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3JSA2-***-E
DSVEN-J3JSA2-***-E（モータ側）

モータ側

DSVEN-J3JSA2-***-E（アンプ側）

アンプ側

  • 中継タイプ （モータ側）　反負荷側引出し ※「DSVEN-J3NS-***」または「DSVEN-J3NS-***-E」と組み合わせて使用するケーブルです
  • 製品全長 ： 0.3m、1m、2m、3m、4m、5m ※これ以外の長さについては別途お問合せ下さい
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 曲げ半径 ： 仕上がり外径の10倍以上
  • 保護構造 ： IP65※

●三菱電機製エンコーダケーブル相当品 「MR-J3JSCBL03M-A2-L」の可動用相当 ※エンコーダケーブル全体の保護等級はIP65ですが、中継コネクタ単体の保護等級はIP67です

  • RoHS対応

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません

三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J2JC-***-E
DSVEN-J2JC-***-E（モータ側）

モータ側

DSVEN-J2JC-***-E（アンプ側）

アンプ側

  • 直結タイプ
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜100m （1m単位、10m以下は0.1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP20

※お客様にてコネクタの取付（半田加工）ができるセット品 ・アンプ側コネクタセット「DSVEN-J2JC-***-E（A）」 ●三菱電機製エンコーダケーブル相当品 「MR-JCCBL**M-H」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J2JC-***-E

対応三菱ACサーボモータ

MR-J2S シリーズ HC-KFS053, 13, 23, 43, 73, 46, 410 HC-MFS053, 13, 23, 43, 73 HC-UFS13, 23, 43, 73
三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J2EN-***-E　ストレートプラグ
DSVEN-J2ENL-***-E　アングルプラグ
DSVEN-J2ENLL-***-E　低背アングルプラグ
DSVEN-J2EN-***-E　（モータ側）　ストレートプラグ

モータ側ストレートプラグ

DSVEN-J2ENL-***-E　（モータ側）　アングルプラグ

モータ側アングルプラグ

DSVEN-J2ENLL-***-E　（モータ側）　低背アングルプラグ

モータ側低背アングルプラグ

DSVEN-J2EN（L,LL）-***-E（アンプ側）

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグ、低背アングルプラグは全て「反負荷側引出し」にて製作いたします 　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください 　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜100m （1m単位、10m以下は0.1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP67

※お客様にてコネクタの取付（半田加工）ができるセット品 ・モータ側コネクタセット「DSVEN-J2EN（L,LL）-***-E（M）」 ・アンプ側コネクタセット「DSVEN-JEN（L,LL）-***-E（A）」 ・両端コネクタセット「DSVEN-J2EN（L,LL）-***-E（S）」 ●三菱電機製エンコーダケーブル相当品 「MR-ENCBL**M-H」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J2EN-***-E
DSVEN-J2ENL-***-E

対応三菱ACサーボモータ

MR-J2S シリーズ HC-SFS81, 121, 201, 301 52, 102, 152, 202, 352, 502, 702 53, 103, 153, 203, 353 524, 1024, 1524, 2024, 3524, 5024, 7024 HC-LFS52, 102, 152, 202, 302 HC-RFS103, 153, 203, 353, 503 HC-UFS72, 152, 202, 352, 502 HA-LFSシリーズ
三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J2HS-***-E　ストレートプラグ
DSVEN-J2HSL-***-E　アングルプラグ
DSVEN-J2HS-***-E　（モータ側）　ストレートプラグ

モータ側ストレートプラグ

DSVEN-J2HSL-***-E　（モータ側）　アングルプラグ

モータ側アングルプラグ

DSVEN-J2HS（L）-***-E（アンプ側）

アンプ側

  • 直結タイプ ※「負荷側引出し」「反負荷側引出し」の明記がないアングルプラグは全て「反負荷側引出し」にて製作いたします 　「負荷側引出し」及びご指定の向きでの製作の場合はお問い合わせください 　（引出し方向によってはモータに干渉する場合がございますのでご注意ください）
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 1〜100m （1m単位、10m以下は0.1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP20

※お客様にてコネクタの取付（半田加工）ができるセット品 ・モータ側コネクタセット「DSVEN-J2HS（L）-***-E（M）」 ・アンプ側コネクタセット「DSVEN-J2HS（L）-***-E（A）」 ・両端コネクタセット「DSVEN-J2HS（L）-***-E（S）」 ●三菱電機製エンコーダケーブル相当品 「MR-JHSCBL**M-H」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J2HS-***-E
DSVEN-J2HSL-***-E

対応三菱ACサーボモータ

MR-J2S シリーズ HC-SFS81, 121, 201, 301 52, 102, 152, 202, 352, 502, 702 53, 103, 153, 203, 353 524, 1024, 1524, 2024, 3524, 5024, 7024 HC-LFS52, 102, 152, 202, 302 HC-RFS103, 153, 203, 353, 503 HC-UFS72, 152, 202, 352, 502 HA-LFSシリーズ
三菱電機用サーボケーブル エンコーダケーブル ＜可動用＞
DSVEN-J3EK-***-E
DSVEN-J3EK-***-E（モータ側）

モータ側

DSVEN-J3EK-***-E（アンプ側）

アンプ側

  • 中継タイプ （アンプ側） ※「DSVEN-J3JA1-***」、「DSVEN-J3JA2-***」、「DSVEN-J3JA1-***-E」、「DSVEN-J3JA2-***-E」のいずれかと組み合わせて使用するケーブルです
  • 超耐震型移動用ケーブル
  • 固定用に比べ屈曲性の高いケーブルを使用
  • 製品全長 ： 11〜100m （1m単位で選択可能）
  • 定格電圧 ： 30V
  • 定格温度 ： 80℃
  • 難燃性 ： VW-1
  • 耐油性 ： 耐油性に優れたコンパウンドを使用
  • 曲げ半径 ： 仕上がり外径の6倍以上
  • 保護構造 ： IP20

※お客様にてコネクタの取付（半田加工）ができるセット品 ・アンプ側コネクタセット「DSVEN-J3EK-***-E（A）」 ●三菱電機製エンコーダケーブル相当品 「MR-EKCBL**M-H」

  • RoHS対応
  • 長尺ケーブル対応
図面ダウンロード DSVEN-J3EK-***-E

対応三菱ACサーボモータ

MR-J4 シリーズ HG-KR053, 13, 23, 43, 73 HG-MR053, 13, 23, 43, 73
MR-J4W シリーズ HG-KR053, 13, 23, 43, 73 ※ HG-MR053, 13, 23, 43, 73 ※
MR-J3 シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-J3W シリーズ HF-KP053, 13, 23, 43, 73 HF-MP053, 13, 23, 43, 73
MR-JN シリーズ HF-KN053, 13, 23, 43 HF-KP053G□, 13G□, 23G□, 43G□

※ HG-KR73, HG-MR73はMR-J4W3 （3軸） に対応していません
