- 産業用イーサネットスイッチングハブ 10BASE-T/100BASE-TXタイプ
- DEH-TX8QC QoS 8ポート

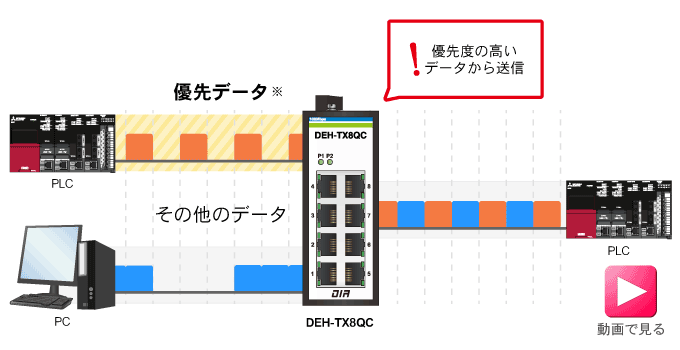

DEH-TX8QCは、耐環境性、耐久性に優れた10BASE-T/100BASE-TXタイプのスイッチングハブです。 QoS機能を搭載しているため、ネットワークが高負荷な状態でも上位側で設定された優先度に従い優先制御を行います。 また、EtherNet/IP、CC-Link IE Field Basic、PROFINETのQoSにも対応しています。 電源はDC12V〜36Vの冗長入力となり、システムの信頼性を高めます。 動作温度範囲は-25℃〜70℃と広域であるため、過酷な産業環境でも使用できます。 三菱シーケンサに合わせたコンパクトサイズのため、制御盤の省スペース化に貢献します。
EtherNet/IP、CC-Link IE Field Basic、PROFINETのQoSにも対応しています。 QoS機能に関する設定は一切不要です。
耐環境性・耐久性
動作温度-25〜70℃に対応しており温度差の大きい工場等で使用できます。
電源
冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能 2系統入力することにより電源の冗長化可能
DINレール取り付け可能
取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）
仕様
| ネットワーク | IEEE802.3、IEEE802.3u、IEEE802.3x | |
|---|---|---|
| インタフェース | 10BASE-T/100BASE-TX | |
| ポート数 | 8ポート | |
| 伝送距離（MAX） | 100m | |
| 伝送速度（MAX） | 100Mbps | |
| QoS | IEEE802.1p、Diffserv（DSCP）、EtherNet/IP、CC-Link IE Field Basic、PROFINET | |
| LED | P1 P2 | |
| MTBF | 520,000時間 | |
| 電源 | DC12〜36V （冗長電源）※1（逆極性保護） | |
| 消費電力（MAX） | 5W | |
| ESD保護 | DC6000V | |
| サージ保護 | DC2000V | |
| ケース材質 | IP40 スチール | |
| 適合規格 | CE/FCC（クラスA）、EN55022 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 | |
| 取付方法 | DINレール取り付け | |
| 動作温度 | -25〜70℃ | |
| 保存温度 | -40〜85℃ | |
| 動作湿度 | 5〜95％RH、結露なきこと | |
| 保存湿度 | 5〜95％RH、結露なきこと | |
| 本体重量 | 400g ※2 | |
※1 ： 1系統での使用可能 2系統入力することにより電源の冗長化可能 ※2 ： DINレール取り付けマウントを含みます

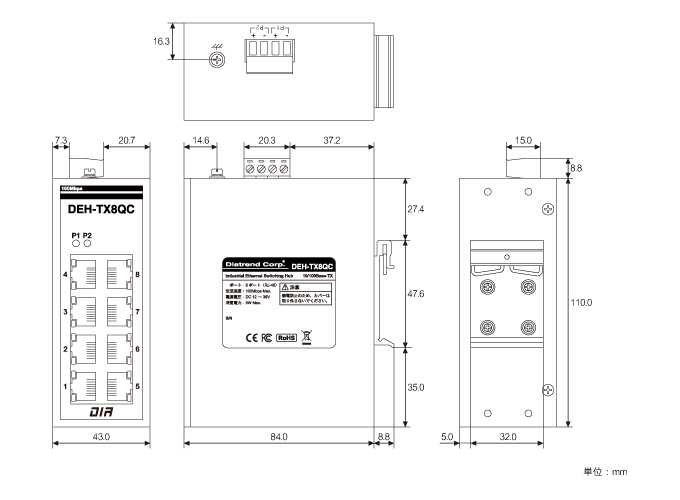

外形図
特長
- イーサネットポート：8ポート
- QoS（IEEE802.1p、Diffserv（DSCP）、EtherNet/IP、CC-Link IE Field Basic、PROFINET）機能搭載
- Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
- オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
- 電源：DC12〜36V （冗長電源）（逆極性保護）
- 電源ラインにDC2000Vのサージ保護機能
- イーサネットポートにDC6000VのESD保護機能搭載
- 放熱性と高い耐久性を備えたIP40の金属筐体採用
- 設置が容易なDINレール取り付けに対応
| パッケージ内容 | |
|---|---|
| DEH-TX8QC | 1台 |
| DINレール取り付けマウント（本体に付属） | 1個 |
| 製品ご利用に関するご案内 | 1枚 |
直販価格 （税込）
| DEH-TX8QC | 20,350円 |
|---|
