SCポート搭載　光ファイバーケーブルでノイズに強く最長2km接続可能

DEH-GTX8SM2は耐環境性、耐久性に優れたギガビットタイプのスイッチングハブです。イーサネットを8ポート、SCポートを2ポート搭載しているため、光ファイバーによる長距離通信を可能にし、光中継機としても使用できます。 SCポートはマルチモードのSCコネクタ付き光ファイバーケーブルに対応しており、最長2kmの通信が可能です。電源はDC12V～36Vの冗長入力となり、システムの信頼性を高めます。動作温度範囲は-25℃～70℃と広域で、過酷な産業環境でも使用できます。コンパクト設計で省スペース化に貢献します。

SCポート搭載　光ファイバーケーブルで長距離通信

SCポートを2ポート搭載しています。光モジュールを内蔵しているため、別途SFPモジュールの用意は不要です。マルチモードのSCコネクタ付き光ファイバーケーブルで最長2kmの接続可能です。

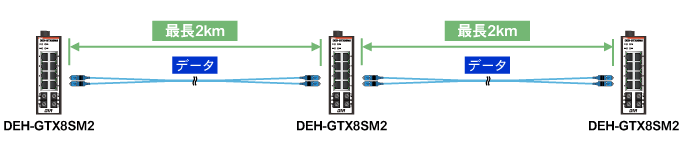

光中継器として使用したい場合

●対応光ファイバーケーブル：DFC-CMMシリーズ、DFC-MMシリーズ、DFC-QGシリーズ

耐環境性・耐久性

動作温度-25～70℃に対応しており温度差の大きい工場等で使用できます。

電源

冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能　2系統入力することにより電源の冗長化可能

DINレール取り付け可能

取り付けが容易なDINレール取り付けに対応しています。（DINレール取り付けマウントは製品出荷時に取り付けられています）

仕様

ネットワーク	IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3ab、IEEE802.3z
インタフェース	10BASE-T/100BASE-TX/1000BASE-T/ 100BASE-FX/1000BASE-X
RJ-45ポート数	8ポート
光ファイバーポート（SCコネクタ）	2ポート（2芯×2）
伝送距離（MAX）（イーサネット）	100m
伝送距離（MAX）（光ファイバー）	2km
ファイバータイプ	マルチモード MMF
伝送速度（MAX）	1000Mbps
光波長	1310nm
送信パワー	-9～-3dBm
受信感度	-21～-3dBm
許容損失	12dB
LED	P1　P2　G1　G2
MTBF	560,000時間
電源	DC12～36V （冗長電源）※1(逆極性保護）
消費電力（MAX）	8W
ESD保護	DC6000V
サージ保護	DC2000V
ケース材質	IP40　スチール
適合規格	CE/FCC（クラスA）、EN55022 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、 EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法	DINレール取り付け
動作温度	-25～70℃
保存温度	-40～85℃
動作湿度	5～95％RH、結露なきこと
保存湿度	5～95％RH、結露なきこと
本体重量	520g ※2
