- 産業用イーサネットスイッチングハブ ギガビットタイプ マルチモード
- DEH-GTX4SM1 4ポート SCコネクタ
DEH-GTX4SM1は耐環境性、耐久性に優れたギガビットタイプのスイッチングハブです。 イーサネットを4ポート、SCを1ポート搭載しています。 マルチモードのSCコネクタ付き光ファイバーケーブルをSCポートに接続することで、 光信号⇔有線LANに変換され、最長2kmの通信が可能です。 動作範囲温度は-25℃～70℃と広域で、過酷な産業環境でも使用できます。 ポート配置がコンパクト設計で省スペース化に貢献します。
●対応光ファイバーケーブル：DFC-CMMシリーズ、DFC-MMシリーズ、DFC-QGシリーズ

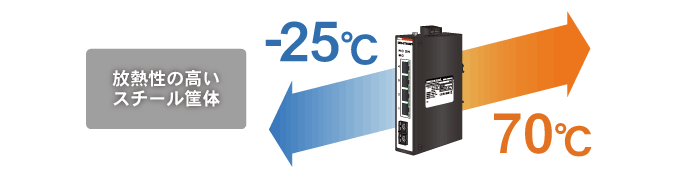

耐環境性・耐久性
動作温度-25～70℃に対応しており温度差の大きい工場等で使用できます。

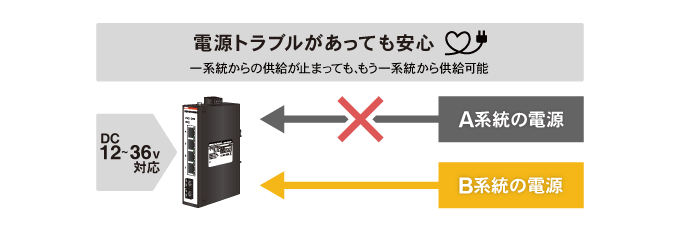

電源
冗長電源入力なので2系統からの電源入力が可能です。 ※1系統での使用可能 2系統入力することにより電源の冗長化可能
DINレール取り付け可能
取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）
仕様
| ネットワーク | IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE802.3z、IEEE802.3x | |
|---|---|---|
| インタフェース | 10BASE-T/100BASE-TX/1000BASE-T/ 100BASE-FX/1000BASE-X |
|
| RJ-45ポート数 | 4ポート | |
| 光ファイバーポート （SCコネクタ） | 1ポート（2芯） | |
| 伝送距離（MAX） （イーサネット） | 100m | |
| 伝送距離（MAX） （光ファイバー） | 2km | |
| ファイバータイプ | マルチモード MMF | |
| 伝送速度（MAX） | 1000Mbps | |
| 光波長 | 1310nm | |
| 送信パワー | -9～-3dBm | |
| 受信感度 | -21～-3dBm | |
| 許容損失 | 12dB | |
| LED | P1 P2 G1 | |
| MTBF | 560,000時間 | |
| 電源 | DC12～36V （冗長電源）※1(逆極性保護） | |
| 消費電力（MAX） | 3W | |
| ESD保護 | DC6000V | |
| サージ保護 | DC2000V | |
| ケース材質 | IP40 スチール | |
| 適合規格 | CE/FCC（クラスA） EN61000-3-2、EN61000-3-3 EN61000-4-2、EN61000-4-3、EN61000-4-4 EN61000-4-5、 EN61000-4-6、EN61000-4-8 IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32 | |
| 取付方法 | DINレール取り付け | |
| 動作温度 | -25～70℃ | |
| 保存温度 | -40～85℃ | |
| 動作湿度 | 5～95％RH、結露なきこと | |
| 保存湿度 | 5～95％RH、結露なきこと | |
| 本体重量 | 420g ※2 | |
注 ： 他社の機器と組み合わせてご使用される場合は、弊社のデモ機にて性能をご確認ください 注 ： 光ファイバーを接続する際は、コネクタ端面を清掃してから接続してください ※1 ： 1系統での使用可能 2系統入力することにより電源の冗長化可能 ※2 ： DINレール取り付けマウントを含みます

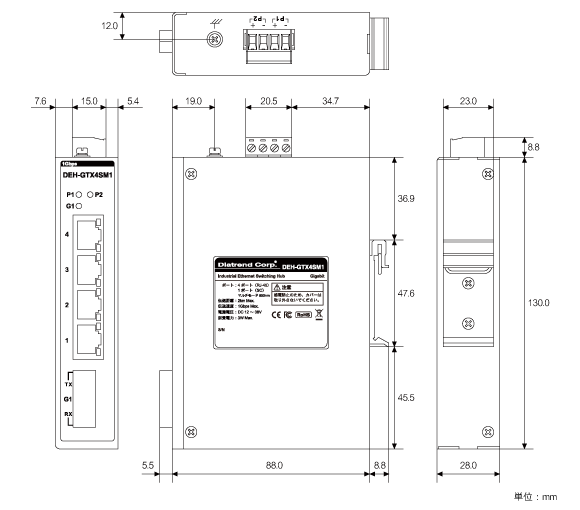

外形図
特長
- ギガビットイーサネットポート：4ポート ギガビット光ファイバーSCポート：１ポート
- 最大9kBまでのジャンボフレーム機能搭載
- Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
- オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
- 電源：DC12～36V （冗長電源）（逆極性保護）
- 電源ラインにDC2000Vのサージ保護機能
- イーサネットポートにDC6000VのESD保護機能搭載
- 放熱性と高い耐久性を備えたIP40の金属筐体採用
- 設置が容易なDINレール取り付けに対応
| パッケージ内容 | |
|---|---|
| DEH-GTX4SM1 | 1台 |
| DINレール取り付けマウント（本体に付属） | 1個 |
| 製品ご利用に関するご案内 | 1枚 |
直販価格 （税込）
| DEH-GTX4SM1 | 42,240円 |
|---|
