後継機種 DIFC-FSB3B のページはこちら
インタフェースコンバータ フルセットバッグ
DIFC-FSB3 RS-232C RS-422 RS-485 USB 有線LAN
DIFC-FSB3

このバッグ1つで20機種以上の三菱電機製FA機器と接続可能!ケーブル選定不要! シリアル・USB・イーサネットポート搭載の三菱電機製FA機器に接続可能な最強セット

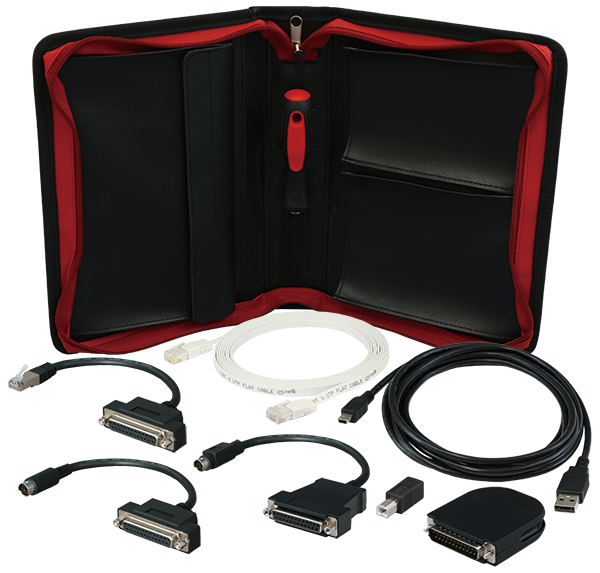

インタフェースコンバータ フルセットバッグ DIFC-FSB3のセット内容は、DIFC-U4M2、DFX-422CAB、DQ-CABN、DINV-485CAB-015、DUCMBB、LANケーブル、スクリュードライバーの7点です。 専用のキャリーバッグ入りなのでケーブル収納ができ、持ち運びに便利な製品です。

FA機器⇔パソコン間を接続する

各ケーブル、単体でのご使用や組み合わせてのご使用により、接続可能な三菱電機製FA機器は20機種以上!

ご使用の機器を選択
  • MELSEC iQ-RCPU
  • MELSEC iQ-F
  • MELSEC-QCPU・QモーションCPU
  • MELSEC-LCPU
  • MELSEC-FXCPU
  • MELSEC-QnA/ACPU・AモーションCPU
  • 三菱表示器GOT
  • 三菱インバータ FREQROL
  • 三菱ACサーボアンプ
三菱シーケンサ MELSEC iQ-Rシリーズ
FA機器 ケーブル形状 パソコン
MELSEC iQ-RCPU miniUSBケーブル パソコン USB A-Type
LANケーブル パソコン イーサネットRJ-45

※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細についてはFA機器メーカーにお問い合わせください

三菱シーケンサ MELSEC iQ-Fシリーズ
FA機器 ケーブル形状 パソコン
MELSEC iQ-Fシリーズ(RJ-45) LANケーブル パソコン イーサネットRJ-45
MELSEC iQ-Fシリーズ(RJ-45) miniUSBケーブル パソコン USB A-Type

注 : CPUに指定ポートが搭載されている機種に限ります ※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

三菱シーケンサ MELSEC-Qシリーズ
FA機器 ケーブル形状 パソコン
MELSEC-Q/QnUCPU・QモーションCPU DQ-CABN+DIFC-U4M2 パソコン USB A-Type
MELSEC-QCPU(ハイパフォーマンスモデル) QモーションCPU DUCMBB+miniUSBケーブル
MELSEC-QnUCPU miniUSBケーブル
MELSEC-QnUDE(H)CPUモーションコントローラ LANケーブル パソコン イーサネットRJ-45

注 : CPUに指定ポートが搭載されている機種に限ります ※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

LANケーブルでモーションCPUとパソコンを直接接続する場合はクロスケーブルが必要です
産業用イーサネットスイッチングハブはこちら
三菱シーケンサ MELSEC-Lシリーズ
FA機器 ケーブル形状 パソコン
MELSEC-LCPU miniUSBケーブル パソコン USB A-Type
MELSEC-LCPU LANケーブル パソコン イーサネットRJ-45

注 : CPUにイーサネットRJ-45ポートが搭載されている機種に限ります ※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

LANケーブルで機器とパソコンを直接接続する際に、クロスケーブルでの接続が必要な場合がございます
産業用イーサネットスイッチングハブはこちら
三菱シーケンサ MELSEC-FXシリーズ
FA機器 ケーブル形状 パソコン
MELSEC-FXCPU(USBポート) miniUSBケーブル パソコン USB A-Type
MELSEC-FXCPU(ミニDIN8P) DFX-422CAB+DIFC-U4M2
MELSEC-FXCPU(D-SUB25P) DIFC-U4M2

※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

三菱シーケンサ MELSEC-Aシリーズ
FA機器 ケーブル形状 パソコン
MELSEC-QnA/ACPU・AモーションCPU DIFC-U4M2 パソコン USB A-Type
三菱表示器 GOT
FA機器 ケーブル形状 パソコン
GT27 GT25 GT21 GT16 GT15 GT14 GT11 GT10 miniUSBケーブル パソコン USB A-Type
GT10 DQ-CABN+DIFC-U4M2
GOTハンディ・F920ハンディ
GT27 GT25 GT21 GT16 GT14 LANケーブル パソコン イーサネットRJ-45
オプション (GOT) で接続 <別売り>  → オプションについて
GT16 GT15 GT14 GT11 GT10 A900 F900 (GOT) パソコン USB A-Type

注 : GOTに指定ポートが搭載されている機種に限ります ※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

LANケーブルでGT27、GT25、GT21、GT16、GT14とパソコンを直接接続する場合はクロスケーブルが必要です
産業用イーサネットスイッチングハブはこちら
三菱インバータ FREQROL
FA機器 ケーブル形状 パソコン
インバータ FREQROL DINV-485CAB-015+DIFC-U4M2 パソコン USB A-Type
インバータ FREQROL-A700 DUCMBB+miniUSBケーブル
インバータ FREQROL-A800/F800/E700 miniUSBケーブル

注 : 三菱インバータにPUコネクタ(RJ-45)が搭載されている機種に限ります ※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

三菱ACサーボアンプ MELSERVO
FA機器 ケーブル形状 パソコン
MELSERVO-J4/J4W/J3/J3W/JN miniUSBケーブル パソコン USB A-Type

※ : USBケーブルを使用する場合は、FA機器の専用ドライバが必要です 詳細については接続対象のFA機器メーカーにお問い合わせください

三菱位置決めユニット A1SD75
オプション (S75) で接続 <別売り>  → オプションについて
FA機器 ケーブル形状 パソコン
A1SD75 (S75)+DIFC-U4M2 パソコン USB A-Type

セット内容

型式 ケーブル形状 特長

DIFC-U4M2

DIFC-U4M2
DIFC-U4M2

・RS-422⇔USB  コンバータケーブル ・メモリ容量 : 32GB ・通信速度 : 〜115.2kbps ・ケーブル長 : 3m

DFX-422CAB

DFX-422CAB
DFX-422CAB

・RS-422⇔USB ・RS-422ケーブル ・コネクタ変換 ・ケーブル長 : 0.15m

DQ-CABN

DQ-CABN
DQ-CABN

・RS-422⇔RS-232C  コンバータケーブル ・ケーブル長 : 0.15m

DINV-485CAB-015

DINV-485CAB-015
DINV-485CAB-015

・RS-485ケーブル ・コネクタ変換 ・PUコネクタ対応 ・ケーブル長 : 0.15m

DUCMBB

DUCMBB
DUCMBB

・USB miniB-Type  ⇒USB B-Type 変換コネクタ

LANケーブル

LANケーブル
LANケーブル

・カテゴリ6対応  ストレートケーブル ・ケーブル長 : 3m

スクリュードライバー

スクリュードライバー
-

・プラスマイナス  切り替え可能

※DQ-CABN、DUCMBBは単品販売しておりません。 ※DINV-485CAB-015は単品販売しておりません。同等品DINV-485CABをご用意しております。 ※LANケーブルは単品販売しておりません。同等品DXCAB-N-6をご用意しております。

パッケージ内容
DIFC-U4M2 コンバータ 1台
mini USBケーブル 3m 1本
DFX-422CAB 1本
DQ-CABN 1本
DINV-485CAB-015 1本
DUCMBB 1個
LANケーブル 1本
スクリュードライバー 1本
製品ご利用に関するご案内 1枚

※ DIFC-U4M2内蔵メモリにドライバを保存しております

直販価格 (税込)

DIFC-FSB361,820円
DIFC-FSB3(S75)69,410円
DIFC-FSB3(GOT)75,790円
DIFC-FSB3(S75)(GOT)83,380円

オプション

セット価格でご購入できるオプションをご用意しております。(※単品販売もしております。)

セット型式 接続機器 特長
(S75) 位置決めユニット A1SD75 ・コネクタ形状 : 専用ハーフピッチ14P ⇔ D-SUB25P レセプタクル ・RS-422ケーブル ・ケーブル長 : 0.15m
(GOT) GOT1000、A900、F900 (D-SUB9Pポート搭載) ・コネクタ形状 : D-SUB9P レセプタクル ⇔ USB A-Type ・RS-232C⇔USBコンバータケーブル ・ケーブル長 : 2m
