Pro-face表示器⇔三菱CPU直結ケーブル
D4CAB-AZ-A（3M）　RS-422
D4CAB-AZ-A（3M）
  • FA機器側　D-SUB25P プラグ　⇔　表示器側　D-SUB9P レセプタクル
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-AZ-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●Pro-faceケーブル対応型式 ・「CA3-CBLA-01」（ケーブル長 ： 5m）

  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器 （ハンディ除く）
GP4000シリーズ（GP4100シリーズ、GP4□03Tを除く） GP3000シリーズ、ST3000シリーズ（AST3211A/AST-3302Bを除く） ST400/ST403 ※ ※ST401/ST403は接続先QCPU・Qモーションコントローラを除く
接続先
MELSEC-QCPU・QモーションCPU（ミニDIN6Pポート搭載） MELSEC-QnA/ACPU ＜QCPU・QモーションCPUと接続する場合、DQ-CABが必要です＞
関連製品
Pro-face表示器⇔三菱CPU直結・三菱計算機リンク接続ケーブル
D4CAB-CU-A（3M）　RS-422
D4CAB-CU-A（3M）
  • FA機器側　ミニDIN8P プラグ　⇔　表示器側　D-SUB25P プラグ
  • RS-422ケーブル
  • ケーブル長 ： 3m （300mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-CU-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●Pro-faceケーブル対応型式 ・「GP2000-CBLFX/5M-01」（ケーブル長 ： 5m） ・「GP2000-CBLFX/1M-01」（ケーブル長 ： 1m）

  • 3日出荷
  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器
GP/GLCシリーズ
接続先
MELSEC-FX3U, FX3UC、FX2N, FX2NC、FX1S, FX1N, FX1NC、FX0S, FX0N
三菱計算機リンク接続
Pro-face表示器
GP/GLCシリーズ
接続先
FX3U-422-BD, FX2N-422-BD, FX1N-422-BD
Pro-face表示器⇔三菱CPU直結・計算機リンク接続ケーブル

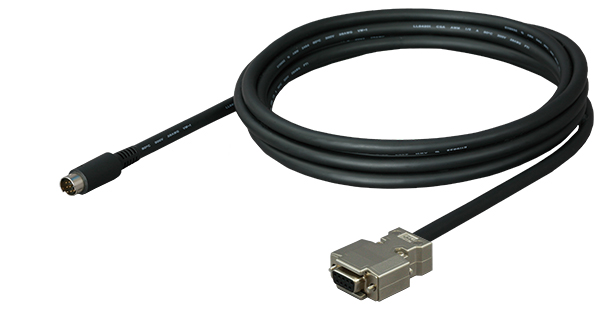

D4CAB-CW-A（3M）　RS-422
D4CAB-CW-A（3M）
  • FA機器側　ミニDIN8P プラグ　⇔　表示器側　D-SUB9P レセプタクル
  • RS-422ケーブル
  • ケーブル長 ： 3m （300mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-CW-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●Pro-faceケーブル対応型式 ・「CA3-CBLFX/5M-01」（ケーブル長 ： 5m） ・「CA3-CBLFX/1M-01」（ケーブル長 ： 1m）

  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器 （ハンディ除く）
GP4000シリーズ（GP4100シリーズ、GP4□03Tを除く） GP3000シリーズ、ST3000シリーズ（AST3211A/AST-3302Bを除く） ST400/ST403
接続先
MELSEC-FX3S, FX3U, FX3UC、FX3G, FX3GC、FX2N, FX2NC、FX1S, FX1N, FX1NC、FX0S, FX0N ※ ※ST401/ST403は接続先FX3S, FX3G, FX3GCを除く
三菱計算機リンク接続
Pro-face表示器 （ハンディ除く）
GP4000シリーズ（GP4100シリーズ、GP4□03Tを除く） GP3000シリーズ、ST3000シリーズ（AST3211A/AST-3302Bを除く）
接続先
FX3U-422-BD, FX3G-422-BD, FX2N-422-BD, FX1N-422-BD
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D4CAB-DC-A（3M）　RS-422
D4CAB-DC-A（3M）
  • FA機器側　圧着端子　⇔　表示器側　D-SUB25P プラグ
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-DC-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●Pro-faceケーブル対応型式 ・「GP230-IS11-O」（ケーブル長 ： 5m）

  • 3日出荷
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP/GLCシリーズ
接続先
QJ71C24N, QJ71C24N-R4, QJ71C24 A1SJ71QC24N1, A1SJ71QC24N, AJ71QC24N, AJ71QC24N-R4 A1SJ71UC24-R4, A1SJ71C24-R4, A0J2-C214S1, AJ71UC24 AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8 FX3U-485ADP, FX0N-485ADP FX3U-485-BD, FX2N-485-BD, FX1N-485-BD
Pro-face表示器⇔三菱CPU直結ケーブル

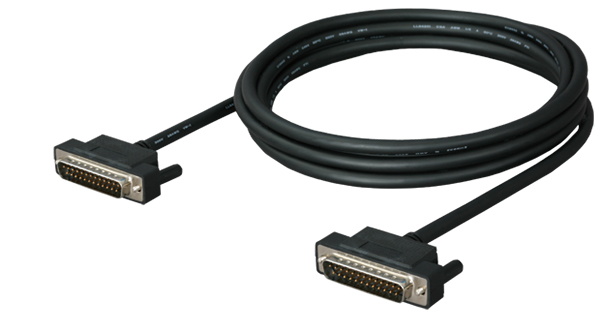

D4CAB-DT-A（3M）　RS-422
D4CAB-DT-A（3M）
  • FA機器側　D-SUB25P プラグ　⇔　表示器側　D-SUB25P プラグ
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-DT-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●Pro-faceケーブル対応型式 ・「GP430-IP10-O」（ケーブル長 ： 5m） ・「GP2000-CBLA/5M-01」（ケーブル長 ： 5m）

  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器 （ハンディ除く）
GP2000シリーズ、GLC2000シリーズ
接続先
MELSEC-QCPU・QモーションCPU（ミニDIN6Pポート搭載） ※ MELSEC-QnA/ACPU ＜QCPU・QモーションCPUと接続する場合、DQ-CABが必要です＞
※ QCPUユニバーサルモデルを除く
関連製品
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D4CAB-EN-A（3M）　RS-422
D4CAB-EN-A（3M）
  • FA機器側　圧着端子　⇔　表示器側　D-SUB9P レセプタクル
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-EN-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器 （ハンディ除く）
GP4000シリーズ（GP4100シリーズ、GP4□03Tを除く） GP3000シリーズ、ST3000シリーズ（AST3211A/AST-3302Bを除く）
接続先
QJ71C24N, QJ71C24N-R4, QJ71C24 LJ71C24 A1SJ71QC24N, A1SJ71QC24, AJ71QC24N, AJ71QC24N-R4, AJ71QC24, AJ71QC24-R4
Pro-face表示器⇔三菱CPU直結ケーブル

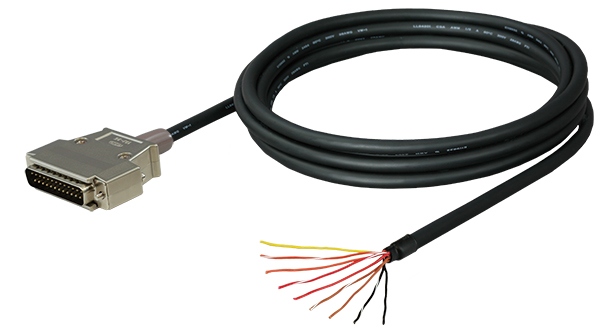

D4CAB-FF-A（3M）　RS-422
D4CAB-FF-A（3M）
  • FA機器側　D-SUB25P プラグ　⇔　表示器側　バラ線
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-FF-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●GP-4106/GP-4116T付属のコネクタに接続します

●Pro-faceケーブル対応型式 ・「ZC9CBA51」（ケーブル長 ： 5m）

  • 3日出荷
  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器
GP-4106、GP-4116T
接続先
MELSEC-QnA/ACPU
Pro-face表示器⇔三菱計算機リンク接続ケーブル

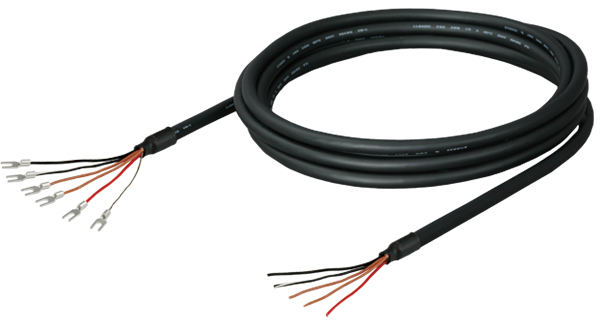

D4CAB-FG-A（3M）　RS-422
D4CAB-FG-A（3M）
  • FA機器側　圧着端子　⇔　表示器側　バラ線
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-FG-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
GP-4106、GP-4116T
接続先
QJ71C24N, QJ71C24N-R4, QJ71C24 LJ71C24, A1SJ71QC24N, A1SJ71QC24 AJ71QC24N, AJ71QC24N-R4, AJ71QC24, AJ71QC24-R4 A1SJ71UC24-R4, A1SJ71C24-R4, A0J2-C214-S1, AJ71UC24 AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8 FX3U-485ADP, FX2NC-485ADP, FX0N-485ADP FX3U-485-BD, FX3G-485-BD, FX2N-485-BD, FX1N-485-BD
Pro-face表示器⇔三菱計算機リンク接続ケーブル

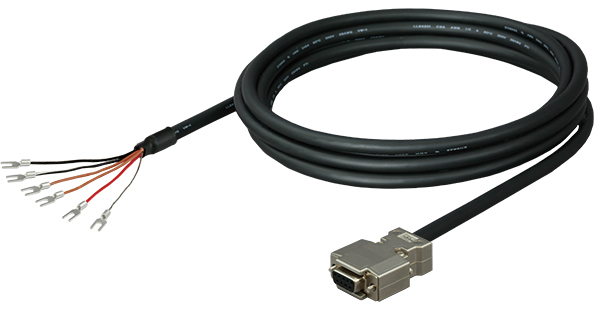

D4CAB-FH-A（3M）　RS-422
D4CAB-FH-A（3M）
  • FA機器側　圧着端子　⇔　表示器側　D-SUB9P レセプタクル
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-FH-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります
  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器 （ハンディ除く）
GP4000シリーズ（GP4100シリーズ、GP4□03Tを除く） GP3000シリーズ、ST3000シリーズ（AST3211A/AST-3302Bを除く）
接続先
A1SJ71UC24-R4, A1SJ71C24-R4, A0J2-C214-S1, AJ71UC24 AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8 FX3U-485ADP, FX2NC-485ADP, FX0N-485ADP FX3U-485-BD, FX3G-485-BD, FX2N-485-BD, FX1N-485-BD
Pro-face表示器⇔三菱計算機リンク接続ケーブル
D4CAB-FI-A（3M）　RS-422
D4CAB-FI-A（3M）
  • FA機器側　圧着端子　⇔　表示器側　D-SUB9P レセプタクル
  • RS-422ケーブル
  • ケーブル長 ： 3m （500mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-FI-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●Pro-faceケーブル対応型式 ・「CA3-CBL422/5M-01」（ケーブル長 ： 5m）

  • RoHS対応

接続先

三菱計算機リンク接続
Pro-face表示器
ST400/ST403 ※ ※ST401/ST403は接続先QCPU・Qモーションコントローラを除く
接続先
QJ71C24N, QJ71C24N-R4, QJ71C24 A1SJ71QC24N, AJ71QC24N, AJ71QC24N-R4 A1SJ71UC24-R4, A1SJ71C24-R4, A0J2-C214-S1, AJ71UC24 AJ71C24, AJ71C24-S3, AJ71C24-S6, AJ71C24-S8 FX3U-485ADP, FX0N-485ADP FX3U-485-BD, FX2N-485-BD, FX1N-485-BD
Pro-face表示器⇔三菱CPU直結ケーブル

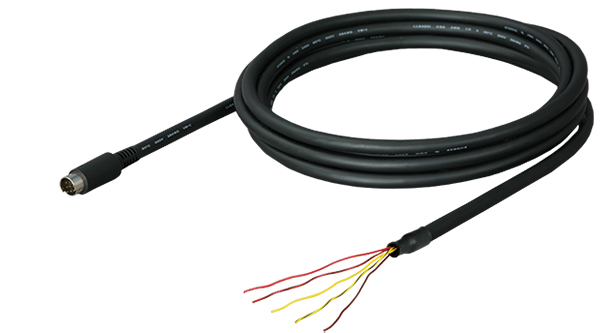

D4CAB-FL-A（3M）　RS-422
D4CAB-FL-A（3M）
  • FA機器側　ミニDIN8P プラグ　⇔　表示器側　バラ線
  • RS-422ケーブル
  • ケーブル長 ： 3m （300mまでオーダー製作可能です） ※ケーブル長5mの場合、「D4CAB-FL-A（5M）」となります ※対応ケーブル長は接続機器の仕様により異なります

●GP-4106/GP-4116T付属のコネクタに接続します

●Pro-faceケーブル対応型式 ・「ZC9CBFX51」（ケーブル長 ： 5m） ・「ZC9CBFX11」（ケーブル長 ： 1m）

  • RoHS対応

接続先

三菱CPU直結
Pro-face表示器
GP-4106、GP-4116T
接続先
MELSEC-FX3S, FX3U, FX3UC、FX3G, FX3GC、FX2N, FX2NC、FX1S, FX1N、FX1NC, FX0S, FX0N
