- 長距離通信用コンバータ
- DCNV□□-RS42RJ2 RS-422 RS-232C
- DCNV□□-RS42RJ4
- DCNV□□-RS42RJ4（R） 終端抵抗有り
DCNV9F-RS42RJ□/（R）
DCNV25M-RS42RJ□/（R）
DCNV9M-RS42RJ2
- コネクタ形状 DCNV9F-RS42RJ2 ： パソコン側 D-SUB9P レセプタクル
- DCNV9F-RS42RJ4、J4（R） ： パソコン側 D-SUB9P レセプタクル
- DCNV25M-RS42RJ2 ： パソコン側/計算機リンクユニット側 D-SUB25P プラグ
- DCNV25M-RS42RJ4、J4（R） ： パソコン側 D-SUB25P プラグ
- DCNV9M-RS42RJ2 ： 計算機リンクユニット側 D-SUB9P プラグ
- ケーブル長 ： 0.15m

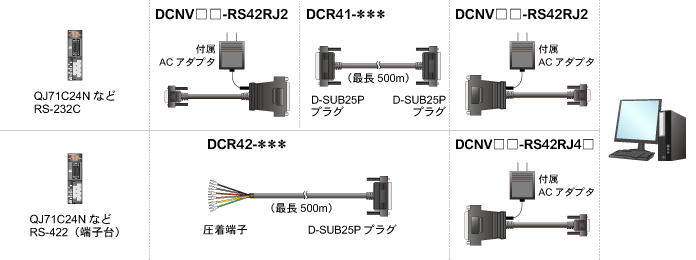

FA機器⇔パソコン間を接続する
| FA機器 | 接続形態 | パソコン |
|---|---|---|
 |
||
特長
- 電源 ： ACアダプタ付属 （コード長 ： 1.8m）
- 通信速度 ： 〜38.4kbps
- ケーブル長 ： 0.15m
- 「DCR41-010」 （10m）や「DCR42-010」 （10m）の RS-422ケーブルが別途必要です 「DCR4□-***」は、最長500mまで延長可能です
- 「DCNV□□-RS42RJ2」は「DCR41-***」と接続します
- 「DCNV□□-RS42RJ2」は「DCR41-***」の両端に必要です
- 「DCNV□□-RS42RJ4、J4（R）」は「DCR42-***」と接続します
| パッケージ内容 | |
|---|---|
| DCNV□□-RS42RJ□/（R） | 1本 |
| ACアダプタ（DCNV-AD6） | 1個 |
仕様
| 電源 | 専用ACアダプタ（AC100〜120V） | |
|---|---|---|
| 電圧 | DC5V | |
| 消費電流（MAX） | 115mA | |
| 通信速度 | 〜38.4kbps | |
| ノイズ耐量 | ノイズ電圧 1000V.P.Pノイズ幅1μｓ （ノイズシミュレータによる） | |
| 耐電圧 | コネクタ〜端子一括〜ケース間 AC500V 1分間 | |
| 絶縁抵抗 | コネクタ〜端子一括〜ケース間 DC500V 絶縁抵抗計にて5MΩ以上 | |
| 使用環境 | 腐食性ガスがなく、塵埃が多くないこと | |
| 使用周囲温度 | 0〜45℃ | |
| 保存周囲温度 | -20〜60℃ | |
| 使用周囲湿度 | 10〜80%RH 結露なきこと | |
| 保存周囲湿度 | 10〜80%RH 結露なきこと | |
| 冷却方式 | 自冷 | |
| ケーブル長 | ケーブル | 0.15m |
| ACアダプタ（DCNV-AD6） | 1.8m | |
| コネクタ外形寸法 W×D×H（MAX） | D-SUB25P（RS-422側） | 58×65×15mm |
| D-SUB25P（RS-232C側） | 55×37×16.5mm | |
| D-SUB9P | 32×34×16.5mm | |
| 質量 | DCNV9□-RS42RJ□□ | 65g |
| DCNV25M-RS42RJ□□ | 75g | |
| ACアダプタ（DCNV-AD6） | 71g | |
直販価格 （税込）
| DCNV9F-RS42RJ2 | 44,330円 |
|---|---|
| DCNV9M-RS42RJ2 | 44,330円 |
| DCNV25M-RS42RJ2 | 44,330円 |
| DCNV9F-RS42RJ4 | 44,330円 |
| DCNV25M-RS42RJ4 | 44,330円 |
| DCNV9F-RS42RJ4（R） 終端抵抗有り | 44,330円 |
| DCNV25M-RS42RJ4（R） 終端抵抗有り | 44,330円 |
