- 長距離通信用コンバータ
- DCNV□□-RS42R RS-422 RS-232C
DCNV9F-RS42R
DCNV25M-RS42R
- コネクタ形状 DCNV9F-RS42R ： パソコン側 D-SUB9P レセプタクル DCNV25M-RS42R ： パソコン側 D-SUB25P プラグ
- ケーブル長 ： 0.15m
| ダウンロード | マニュアル |
|---|

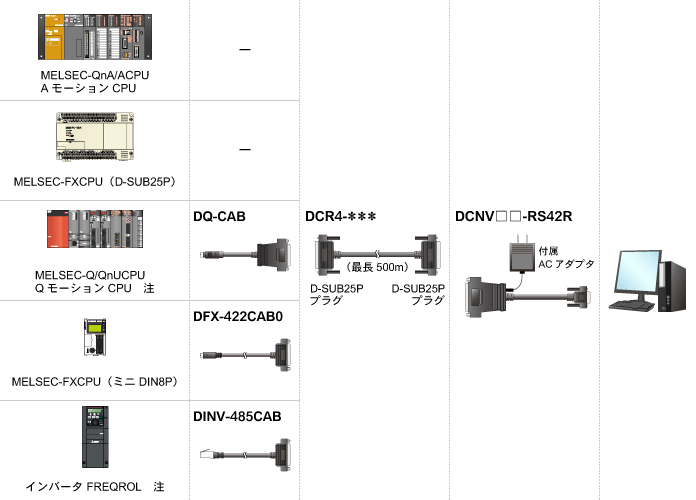

FA機器⇔パソコン間を接続する
| FA機器 | RS-422側オプション | 接続形態 | パソコン |
|---|---|---|---|
 |
|||
注 ： MELSEC-Q/QnUCPU・QモーションCPUにミニDIN6Pポートが搭載されている機種に限ります 三菱インバータにPUコネクタ（RJ-45）が搭載されている機種に限ります
特長
- DCNV9F-RS42RはDAFXIH-CABVと同様の機能で、15m以上の接続時にご使用できます
- DCNV25M-RS42RはDAFXIH-CABと同様の機能で、15m以上の接続時にご使用できます
- 電源 ： ACアダプタ付属 （コード長 ： 1.8m）
- 通信速度 ： 〜38.4kbps
- ケーブル長 ： 0.15m
- 「DCR4-010」 （10m）等、RS-422ケーブルが別途必要です（両端 D-SUB25P プラグ） 「DCR4-***」は、最長500mまで延長可能です
| パッケージ内容 | |
|---|---|
| DCNV□□-RS42R | 1本 |
| ACアダプタ（DCNV-AD6） | 1個 |
仕様
| 電源 | 専用ACアダプタ（AC100〜120V） | |
|---|---|---|
| 電圧 | DC5V | |
| 消費電流（MAX） | 115mA | |
| 通信速度 | 〜38.4kbps | |
| ノイズ耐量 | ノイズ電圧 1000V.P.Pノイズ幅1μｓ （ノイズシミュレータによる） | |
| 耐電圧 | コネクタ〜端子一括〜ケース間 AC500V 1分間 | |
| 絶縁抵抗 | コネクタ〜端子一括〜ケース間 DC500V 絶縁抵抗計にて5MΩ以上 | |
| 使用環境 | 腐食性ガスがなく、塵埃が多くないこと | |
| 使用周囲温度 | 0〜45℃ | |
| 保存周囲温度 | -20〜60℃ | |
| 使用周囲湿度 | 10〜80%RH 結露なきこと | |
| 保存周囲湿度 | 10〜80%RH 結露なきこと | |
| 冷却方式 | 自冷 | |
| ケーブル長 | ケーブル | 0.15m |
| ACアダプタ（DCNV-AD6） | 1.8m | |
| コネクタ外形寸法 W×D×H（MAX） | D-SUB25P（RS-422側） | 58×65×15mm |
| D-SUB25P（RS-232C側） | 55×37×16.5mm | |
| D-SUB9P | 32×34×16.5mm | |
| 質量 | DCNV9F-RS42R | 65g |
| DCNV25M-RS42R | 75g | |
| ACアダプタ（DCNV-AD6） | 71g | |
直販価格 （税込）
| DCNV9F-RS42R | 44,330円 |
|---|---|
| DCNV25M-RS42R | 44,330円 |
