電源用電線 ［600V定格］
- 電源用電線 ＜固定用＞［600V定格］
- D6PWC-12-2C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 1.25sq（16AWG）
- 芯数 ： 2芯
特長
- 電気用品安全法に適合
- 特殊耐熱ビニルシースを使用
- シース材料はABS、PS樹脂に対して非移行性
- 耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れた材質
- 曲げ半径 ： 仕上がり外径の6倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWC-12-2C-001」
10mの場合、「D6PWC-12-2C-010」
100mの場合、「D6PWC-12-2C-100」となります
| 認証 |
電気用品安全法 |
| 適合規格 |
電気用品安全法の技術上の基準を定める
省令第1項の別表第一
|
| 形式記号 |
VCT |
| 定格電圧 |
600V |
| 定格温度 |
60℃ |
| 導体 |
JIS C 3102 |
| 難燃性 |
JIS C 3005の4.26.2のb） |

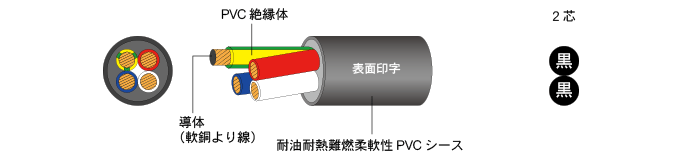

構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
2芯 |
| 導体 |
サイズ（m㎡） |
1.25 |
| 構成（mm） |
50/0.18 |
| 外径（mm） |
1.5 |
| ビニル絶縁体 |
厚さ（mm） |
0.8 |
| 外径（mm） |
3.1 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.7 |
| 外径（mm） |
9.6 |
| 概算質量（kg/km） |
120 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
15.1 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
3000 |
| 許容電流（A） |
16 |
- 電源用電線 ＜固定用＞［600V定格］
- D6PWC-12-4C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 1.25sq（16AWG）
- 芯数 ： 4芯
特長
- 電気用品安全法に適合
- 特殊耐熱ビニルシースを使用
- シース材料はABS、PS樹脂に対して非移行性
- 耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れた材質
- 曲げ半径 ： 仕上がり外径の6倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWC-12-4C-001」
10mの場合、「D6PWC-12-4C-010」
100mの場合、「D6PWC-12-4C-100」となります
| 認証 |
電気用品安全法 |
| 適合規格 |
電気用品安全法の技術上の基準を定める
省令第1項の別表第一
|
| 形式記号 |
VCT |
| 定格電圧 |
600V |
| 定格温度 |
60℃ |
| 導体 |
JIS C 3102 |
| 難燃性 |
JIS C 3005の4.26.2のb） |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（m㎡） |
1.25 |
| 構成（mm） |
50/0.18 |
| 外径（mm） |
1.5 |
| ビニル絶縁体 |
厚さ（mm） |
0.8 |
| 外径（mm） |
3.1 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.8 |
| 外径（mm） |
11.1 |
| 概算質量（kg/km） |
170 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
15.1 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
3000 |
| 許容電流（A） |
13 |
- 電源用電線 ＜固定用＞［600V定格］
- D6PWC-20-4C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 2.0sq（14AWG）
- 芯数 ： 4芯
特長
- 電気用品安全法に適合
- 特殊耐熱ビニルシースを使用
- シース材料はABS、PS樹脂に対して非移行性
- 耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れた材質
- 曲げ半径 ： 仕上がり外径の6倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWC-20-4C-001」
10mの場合、「D6PWC-20-4C-010」
100mの場合、「D6PWC-20-4C-100」となります
| 認証 |
電気用品安全法 |
| 適合規格 |
電気用品安全法の技術上の基準を定める
省令第1項の別表第一
|
| 形式記号 |
VCT |
| 定格電圧 |
600V |
| 定格温度 |
60℃ |
| 導体 |
JIS C 3102 |
| 難燃性 |
JIS C 3005の4.26.2のb） |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（m㎡） |
2 |
| 構成（mm） |
37/0.26 |
| 外径（mm） |
1.8 |
| ビニル絶縁体 |
厚さ（mm） |
0.8 |
| 外径（mm） |
3.4 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.8 |
| 外径（mm） | 11.8 |
| 概算質量（kg/km） |
210 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
9.79 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
3000 |
| 許容電流（A） |
17 |
- 電源用電線 ＜固定用＞［600V定格］
- D6PWC-35-4C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 3.5sq（12AWG）
- 芯数 ： 4芯
特長
- 電気用品安全法に適合
- 特殊耐熱ビニルシースを使用
- シース材料はABS、PS樹脂に対して非移行性
- 耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れた材質
- 曲げ半径 ： 仕上がり外径の6倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWC-35-4C-001」
10mの場合、「D6PWC-35-4C-010」
100mの場合、「D6PWC-35-4C-100」となります
| 認証 |
電気用品安全法 |
| 適合規格 |
電気用品安全法の技術上の基準を定める
省令第1項の別表第一
|
| 形式記号 |
VCT |
| 定格電圧 |
600V |
| 定格温度 |
60℃ |
| 導体 |
JIS C 3102 |
| 難燃性 |
JIS C 3005の4.26.2のb） |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 | 4芯 |
| 導体 |
サイズ（m㎡） |
3.5 |
| 構成（mm） |
45/0.32 |
| 外径（mm） |
2.5 |
| ビニル絶縁体 |
厚さ（mm） |
0.8 |
| 外径（mm） |
4.1 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
2.0 |
| 外径（mm） |
13.9 |
| 概算質量（kg/km） |
310 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
5.24 |
| 絶縁抵抗（MΩ/km20℃） |
40 |
| 耐電圧（V/1min.） |
3000 |
| 許容電流（A） |
25 |
- 電源用電線 ＜固定用＞［600V定格］
- D6PWC-55-4C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 5.5sq（10AWG）
- 芯数 ： 4芯
特長
- 電気用品安全法に適合
- 特殊耐熱ビニルシースを使用
- シース材料はABS、PS樹脂に対して非移行性
- 耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れた材質
- 曲げ半径 ： 仕上がり外径の6倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWC-55-4C-001」
10mの場合、「D6PWC-55-4C-010」
100mの場合、「D6PWC-55-4C-100」となります
| 認証 |
電気用品安全法 |
| 適合規格 |
電気用品安全法の技術上の基準を定める
省令第1項の別表第一
|
| 形式記号 |
VCT |
| 定格電圧 |
600V |
| 定格温度 |
60℃ |
| 導体 |
JIS C 3102 |
| 難燃性 |
JIS C 3005の4.26.2のb） |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 | 4芯 |
| 導体 |
サイズ（m㎡） |
5.5 |
| 構成（mm） |
70/0.32 |
| 外径（mm） |
3.1 |
| ビニル絶縁体 |
厚さ（mm） |
1.0 |
| 外径（mm） |
5.1 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
2.1 |
| 外径（mm） |
16.5 |
| 概算質量（kg/km） |
460 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
3.37 |
| 絶縁抵抗（MΩ/km20℃） |
40 |
| 耐電圧（V/1min.） |
3000 |
| 許容電流（A） |
32 |
- 電源用電線 ＜固定用＞［600V定格］
- D6PWC-80-4C-***
- 電気機器 電源用電線 ＜固定用＞
- 電線サイズ ： 8.0sq（8AWG）
- 芯数 ： 4芯
特長
- 電気用品安全法に適合
- 特殊耐熱ビニルシースを使用
- シース材料はABS、PS樹脂に対して非移行性
- 耐候性、耐光性、耐薬品性、耐水性、耐摩耗性に優れた材質
- 曲げ半径 ： 仕上がり外径の6倍以上
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWC-80-4C-001」
10mの場合、「D6PWC-80-4C-010」
100mの場合、「D6PWC-80-4C-100」となります
| 認証 |
電気用品安全法 |
| 適合規格 |
電気用品安全法の技術上の基準を定める
省令第1項の別表第一
|
| 形式記号 |
VCT |
| 定格電圧 |
600V |
| 定格温度 |
60℃ |
| 導体 |
JIS C 3102 |
| 難燃性 |
JIS C 3005の4.26.2のb） |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（m㎡） |
8 |
| 構成（mm） |
50/0.45 |
| 外径（mm） |
3.7 |
| ビニル絶縁体 |
厚さ（mm） |
1.2 |
| 外径（mm） |
6.1 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
2.3 |
| 外径（mm） |
19.3 |
| 概算質量（kg/km） |
630 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
2.39 |
| 絶縁抵抗（MΩ/km20℃） |
40 |
| 耐電圧（V/1min.） |
3000 |
| 許容電流（A） |
39 |
- 電源用電線 ＜可動用＞［600V定格］
- D6PWCE-16A-2C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 16AWG（1.25sq）
- 芯数 ： 2芯
特長
- 超耐震型移動用ケーブル
- UL、c-UL共用汎用ロボットケーブル
- UL VW-1、c-UL FT1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWCE-16A-2C-001」
10mの場合、「D6PWCE-16A-2C-010」
100mの場合、「D6PWCE-16A-2C-100」となります
| 認証 |
UL AWM |
cUL AWM |
| 適合規格 |
UL758 |
CSA C22.2 No.210.2 |
| 形式記号 |
UL STYLE 2501 |
CSA AWM Ⅱ A/B |
| 定格電圧 |
600V |
600V |
| 定格温度 |
105℃ |
105℃ |
| 導体 |
UL 758 |
CSA C22.2 No.210.2 |
| 難燃性 |
VW-1 |
FT1 |

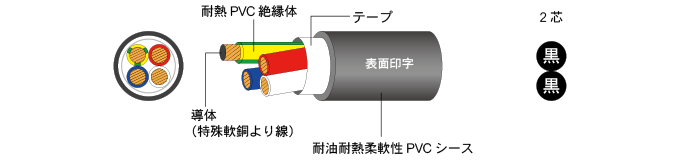

構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
2芯 |
| 導体 |
サイズ（AWG） |
16 |
| 構成（mm） |
266/0.08 |
| 外径（mm） |
1.64 |
| ビニル絶縁体 |
厚さ（mm） |
0.85 |
| 外径（mm） |
3.34 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.7 |
| 外径（mm） |
10.3 |
| 概算質量（kg/km） |
123 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
15.5 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
17 |
- 電源用電線 ＜可動用＞［600V定格］
- D6PWCE-16A-4C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 16AWG（1.25sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用ケーブル
- UL、c-UL共用汎用ロボットケーブル
- UL VW-1、c-UL FT1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWCE-16A-4C-001」
10mの場合、「D6PWCE-16A-4C-010」
100mの場合、「D6PWCE-16A-4C-100」となります
| 認証 |
UL AWM |
cUL AWM |
| 適合規格 |
UL758 |
CSA C22.2 No.210.2 |
| 形式記号 |
UL STYLE 2501 |
CSA AWM Ⅱ A/B |
| 定格電圧 |
600V |
600V |
| 定格温度 |
105℃ |
105℃ |
| 導体 |
UL 758 |
CSA C22.2 No.210.2 |
| 難燃性 |
VW-1 |
FT1 |

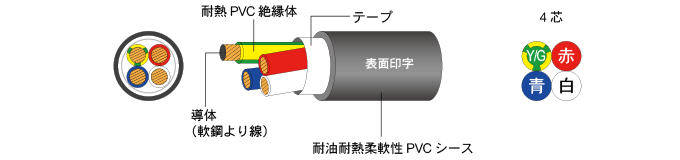

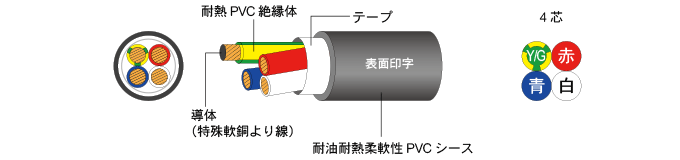

構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（AWG） |
16 |
| 構成（mm） |
266/0.08 |
| 外径（mm） |
1.64 |
| ビニル絶縁体 |
厚さ（mm） |
0.85 |
| 外径（mm） |
3.34 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.7 |
| 外径（mm） |
11.7 |
| 概算質量（kg/km） |
183 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
15.5 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
13 |
- 電源用電線 ＜可動用＞［600V定格］
- D6PWCE-14A-4C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 14AWG（2.0sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用ケーブル
- UL、c-UL共用汎用ロボットケーブル
- UL VW-1、c-UL FT1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWCE-14A-4C-001」
10mの場合、「D6PWCE-14A-4C-010」
100mの場合、「D6PWCE-14A-4C-100」となります
| 認証 |
UL AWM |
cUL AWM |
| 適合規格 |
UL758 |
CSA C22.2 No.210.2 |
| 形式記号 |
UL STYLE 2501 |
CSA AWM Ⅱ A/B |
| 定格電圧 |
600V |
600V |
| 定格温度 |
105℃ |
105℃ |
| 導体 |
UL 758 |
CSA C22.2 No.210.2 |
| 難燃性 |
VW-1 |
FT1 |

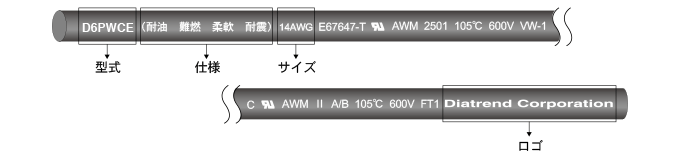

構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（AWG） |
14 |
| 構成（mm） |
420/0.08 |
| 外径（mm） |
2.07 |
| ビニル絶縁体 |
厚さ（mm） |
0.85 |
| 外径（mm） |
3.77 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.7 |
| 外径（mm） |
12.7 |
| 概算質量（kg/km） |
233 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
9.75 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
17 |
- 電源用電線 ＜可動用＞［600V定格］
- D6PWCE-12A-4C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 12AWG（3.5sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用ケーブル
- UL、c-UL共用汎用ロボットケーブル
- UL VW-1、c-UL FT1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWCE-12A-4C-001」
10mの場合、「D6PWCE-12A-4C-010」
100mの場合、「D6PWCE-12A-4C-100」となります
| 認証 |
UL AWM |
cUL AWM |
| 適合規格 |
UL758 |
CSA C22.2 No.210.2 |
| 形式記号 |
UL STYLE 2501 |
CSA AWM Ⅱ A/B |
| 定格電圧 |
600V |
600V |
| 定格温度 |
105℃ |
105℃ |
| 導体 |
UL 758 |
CSA C22.2 No.210.2 |
| 難燃性 |
VW-1 |
FT1 |
構造図・識別
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（AWG） |
12 |
| 構成（mm） |
441/0.10 |
| 外径（mm） |
2.65 |
| ビニル絶縁体 |
厚さ（mm） |
0.85 |
| 外径（mm） |
4.35 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.7 |
| 外径（mm） |
14.1 |
| 概算質量（kg/km） |
320 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
5.79 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
23 |
- 電源用電線 ＜可動用＞［600V定格］
- D6PWCE-10A-4C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 10AWG（5.5sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用ケーブル
- UL、c-UL共用汎用ロボットケーブル
- UL VW-1、c-UL FT1の難燃対応
- 耐油耐熱柔軟性ビニル材料を使用
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
-
製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWCE-10A-4C-001」
10mの場合、「D6PWCE-10A-4C-010」
100mの場合、「D6PWCE-10A-4C-100」となります
| 認証 |
UL AWM |
cUL AWM |
| 適合規格 |
UL758 |
CSA C22.2 No.210.2 |
| 形式記号 |
UL STYLE 2501 |
CSA AWM Ⅱ A/B |
| 定格電圧 |
600V |
600V |
| 定格温度 |
105℃ |
105℃ |
| 導体 |
UL 758 |
CSA C22.2 No.210.2 |
| 難燃性 |
VW-1 |
FT1 |
構造図
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（AWG） |
10 |
| 構成（mm） |
7/99/0.10 |
| 外径（mm） |
3.3 |
| ビニル絶縁体 |
厚さ（mm） |
0.7 |
| 外径（mm） |
4.7 |
|
耐油耐熱難燃柔軟性
ビニルシース
|
厚さ（mm） |
1.7 |
| 外径（mm） |
14.9 |
| 概算質量（kg/km） |
390 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
3.50 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
31 |
- 電源用電線 ＜可動用＞［600V定格］
- D6PWCE-8A-4C-***
- 電気機器 電源用電線 ＜可動用＞
- 電線サイズ ： 8AWG（8.0sq）
- 芯数 ： 4芯
特長
- 超耐震型移動用ケーブル
- UL、c-UL共用汎用ロボットケーブル
- 曲げ半径 ： 仕上がり外径の6倍以上
-
移動特性 ： U字折り返し ― 2000万回以上合格
曲げ ・ 屈曲 ・ 90度折り返し ・ 直線捻回 ・ 曲げ捻回 ― 全て1000万回以上合格
- 製品全長 ： 1～100mまで選択可能 （1m単位）
※ 製品全長が100mを超える場合はお問い合わせください
※ 1mの場合、「D6PWCE-8A-4C-001」
10mの場合、「D6PWCE-8A-4C-010」
100mの場合、「D6PWCE-8A-4C-100」となります
| 認証 |
UL AWM |
cUL AWM |
| 適合規格 |
UL758 |
CSA C22.2 No.210.2 |
| 形式記号 |
UL STYLE 2501 |
CSA AWM Ⅱ A/B |
| 定格電圧 |
600V |
600V |
| 定格温度 |
105℃ |
105℃ |
| 導体 |
UL 758 |
CSA C22.2 No.210.2 |
| 難燃性 |
VW-1 |
FT1 |
構造図
表面印字
※ イメージ図 製品のケーブル色＜黒＞、文字色＜灰＞です
構造表
| 芯数 |
4芯 |
| 導体 |
サイズ（AWG） |
8 |
| 構成（mm） |
350/0.18 |
| 外径（mm） |
4.3 |
| ビニル絶縁体 |
厚さ（mm） |
1.7 |
| 外径（mm） |
7.7 |
耐油耐熱難燃柔軟性
ビニルシース |
厚さ（mm） |
2.3 |
| 外径（mm） |
23.4 |
| 概算質量（kg/km） |
820 |
| 電気特性 |
導体抵抗（Ω/km20℃） |
2.33 |
| 絶縁抵抗（MΩ/km20℃） |
50 |
| 耐電圧（V/1min.） |
2000 |
| 許容電流（A） |
41 |
