生産中止した三菱電機製無線LANアダプタNZ2WL-JPAの代替品として接続可能です。

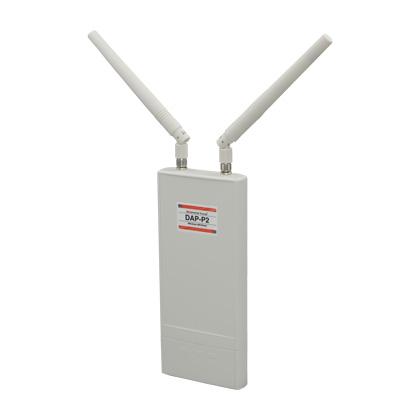

産業用無線LANアダプタ
DAP-P2　 無線LAN 2.4GHz 　親機　 　子機　　中継器　
DAP-P2 専用PoEアダプタ
ACアダプタ/専用PoEアダプタ
  • 在庫限り
  • 即日出荷
  • RoHS対応
  • 外部アンテナ付属
  • 設定ソフトWebから
  • IEEE802.11b/g/n準拠
  • 伝達速度100Mbps
  • PoE給電
  • 保護構造IP55準拠
  • Auto MDI/MDI-X
  • ポール取り付け
  • 壁掛け取り付け
  • 動作温度-20℃～70℃
ダウンロード マニュアル 外形図（PDF/CAD）
クイックセッティング

製品動画　【DAP-P2】自社製品で遠くの山と通信してみた

2×2MIMO技術対応で途切れにくい通信を実現！厳しい環境下でも安心

IEEE802.11b/g/n　無線LAN規格に準拠

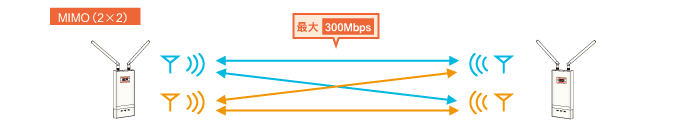

MIMO対応の高速通信をサポート

MIMO通信を行うことにより通信の安定性が向上します。 また、最大300Mbpsの高速通信に対応します。

IEEE802.b/g/n　無線LAN規格に準拠 MIMO対応の高速通信をサポート

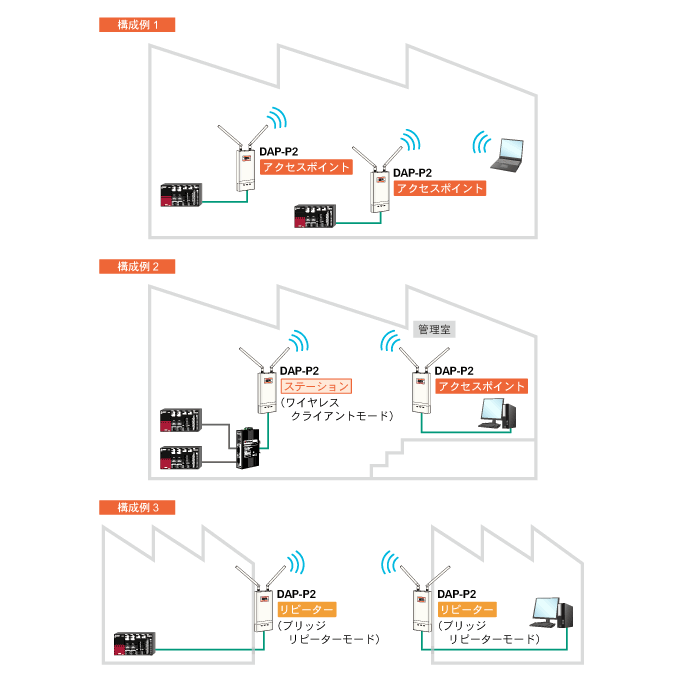

アクセスポイント(無線LAN親機)、ステーション（無線LAN子機）、リピーター（無線LAN中継機）
3つの機能搭載

DAP-P2は、設定ソフトにより各モード （アクセスポイントモード/ワイヤレスクライアントモード/リピーターモード） を選択できます。 ※ 用途に合わせて設定できるので、アクセスポイント （無線LAN親機）、ステーション （無線LAN子機）、リピーター （無線LAN中継機）の選定不要となり、将来のレイアウト変更にも柔軟に対応します。

また、道路をはさんだ工場 ・ ビル等の離れた拠点間同士や、階が異なるフロア間、ケーブル配線が困難だった場所との通信を無線LANで接続可能にします。

※ 初期設定はアクセスポイントモードです

無線LAN親機/子機/中継機能搭載　工場/倉庫/ビル間を無線LAN通信

IP55の保護構造に対応　屋外設置可能　PoE給電対応

IP55の保護構造により耐環境性に優れ、屋外の設置が可能です。 また、PoE給電に対応しているため、近くにコンセントがない場所に設置する場合でも、LANケーブル1本で簡単に導入可能です。※ 駐車場や建設現場のクレーンと地上間等、LAN配線ができない場合も低コストで無線化できます。 ※ 付属の専用PoEアダプタのみ対応

保護構造IP55で屋外設置可能　専用PoEアダプタでPoE通信最長20mまで接続可能

　　DAP-P2専用PoEコンバータをご用意しております。

関連製品はこちら

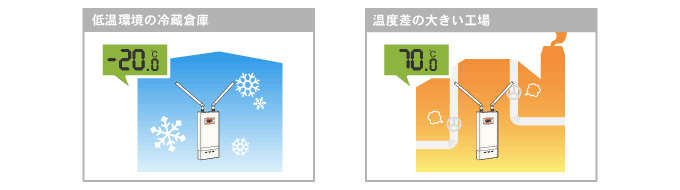

広い動作温度範囲に対応

動作温度は-20～70℃と広く、低温環境下及び高温環境下でも使用できます。温度・湿度管理が必要な冷蔵庫内や生産ライン、温度差の大きい工場、寒冷地施設等のネットワーク化に対応可能です。

-20℃～70℃の動作温度に対応　工場/生産ライン・冷蔵倉庫で使用可能

ポール取り付け・壁掛け取り付け可能

 ポール取り付け 壁掛け取り付け

より強固に設置されたい方にはオプションで壁掛け取り付け金具（別売り）をご用意しております。

詳細はこちら

Webブラウザで簡単設定

DAP-P2設定ユーティリティは、Webブラウザから操作できるのでメンテナンスに便利です。

特長
  • Windows 10/8.1/8/7/Vistaに対応
  • IEEE802.11b/g/n無線LAN規格に準拠 （電波周波数 ： 2.4GHz）
  • IEEE802.3u規格に準拠
  • 最大300Mbpsの高速通信をサポート
  • 2×2 MIMO技術対応
  • 最長2kmまでは長距離通信をサポート ※DAP-P2同士の通信で、付属の無指向性オムニアンテナ(5dBi)を使用、802.11n HT20 MCS0の設定の場合の最長通信距離の理論値です 通信距離ははご使用の環境により大きく変化するため保証値ではありません さらに長距離での通信を可能にする指向性パッチアンテナもオプションとしてご使用いただけます
  • アクセスポイントモード、ワイヤレスクライアントモード、ブリッジ リピーターモード、APリピーターモードをサポート
  • パッシブPoE(24V) による電源供給 ※付属の専用PoEアダプタのみ対応(最長50m)
  • IP55の保護構造により耐環境性に優れる
  • 64/128/152bitWEP、WPA、WPA2、WPA＆WPA2、WPA-PSK、WPA2-PSK、WPA-PSK＆WPA2-PSKの無線LANセキュリティ規格及びIEEE802.1X認証に対応
  • Webブラウザによる簡単設定
  • ネットワーク管理のためのSNMP MIB-Ⅱをサポート
  • Auto MDI/MDI-X機能に対応
  • スパニングツリー(STP)及びIGMPスヌーピングプロトコルをサポート
  • ポール取り付け、壁掛け取り付け可能
  • 三菱電機テクニカルニュースに、シーケンサや表示器の接続可能品として掲載されました 生産中止となったNZ2WL-JPA、NZ2WL-JPSの代替品としてご使用いただけます （三菱電機テクニカルニュース）

※付属のアンテナ以外はご使用できません 　指定のアンテナ以外でのご使用は電波法違反となります 　また、電波法は日本国内のみ取得しています

パッケージ内容
DAP-P2 1台

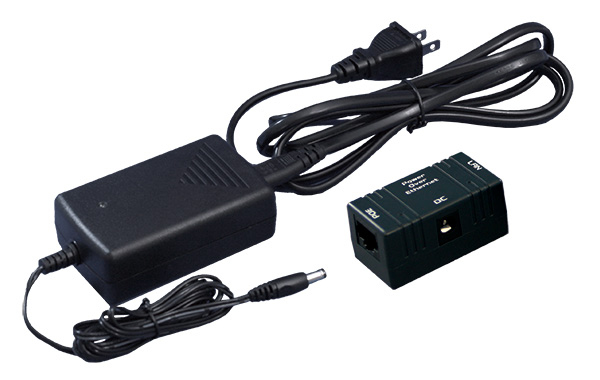

専用PoEアダプタ/ACアダプタ(DC24V) 1セット
標準アンテナ(5dBi) 2本
ポール取り付けリング 2個
フェライトコア 1個
アース線(Y/G) 1本
製品ご利用に関するご案内 1枚

※LANケーブルは付属していません 　下記のLANケーブルをご用意ください 　・カテゴリ5e以上 　・ストレートケーブルまたはクロスケーブル

直販価格（税込）

DAP-P282,500円

オプション
RoHS対応
ダウンロード マニュアル
外形図（PDF/CAD）
DAP-P2専用オプションアンテナ・同軸ケーブル

長距離での通信を可能にする指向性パッチアンテナをご用意しております。

型式 特長 直販価格（税込）
DPAT-2414DMPAT-2414（**M）
  • 屋外用
  • MIMO対応
  • 周波数帯域：2.4～2.5GHz
  • 最大利得 ： 14dBi
  • 指向性
  • 最長10kmまでの長距離通信をサポート※1
  • 動作温度 ： -40～80℃
  • 保存温度 ： -40～85℃
  • 外形寸法 ： 230×230mm
  • IP55
  • コネクタN ：（F）×2
  • 同軸ケーブルDCFD200-RSMAM-NM（**M）2本付属 （オプションアンテナとDAP-P2の接続に使用します。 MIMO対応のため2本必要になります）
  • ケーブル長 ： 3m、10m ※3mの場合「DMPAT-2414（3M）」となります
DMPAT-2414（3M）
63,888円
DMPAT-2414（10M）
81,070円

※1：DAP-P2同士の通信で802.11n HT20 MCS0を設定した場合の最長通信距離の理論値です。 通信距離はご使用の環境により大きく変化するため保証値ではありません。

オプションアンテナ、同軸ケーブルの単体販売もしております。

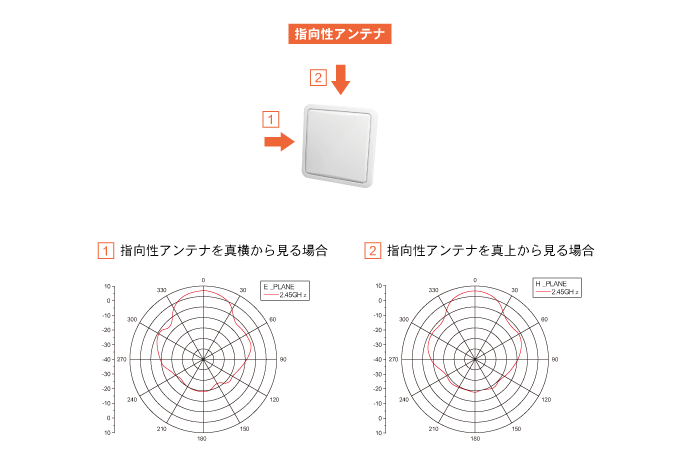

オプションアンテナ放射パターン

DMPAT-2414

指向性アンテナ：真横・真上の放射パターン
DAP-P2専用壁掛け取り付け金具
ダウンロード 外形図（PDF/CAD）

より強固に設置可能な壁掛け取り付け金具をご用意しております。 ※金具がなくても設置は可能です。

DPAT-2414 金具取り付けイメージ
パッケージ内容
DAP-P2専用壁掛け取り付け金具 1個
マウントテンプレート 1枚
取り付けねじ※ 2個

※付属の取り付けねじはDAP-P2と壁掛け取り付け金具を留める専用のねじです。 　壁に取り付けの際にはM4ねじを2つご用意ください。

直販価格（税込）

DAP-P2専用壁掛け取り付け金具4,400円
関連製品
PoEコンバータ

DAP-P2専用、IEEE802.3af規格に準拠

LAN用ケーブル

カテゴリ6、カテゴリ5e対応ケーブル

LAN用ケーブル（コネクタ加工）

カテゴリ6、カテゴリ5e対応コネクタ付き

接続例

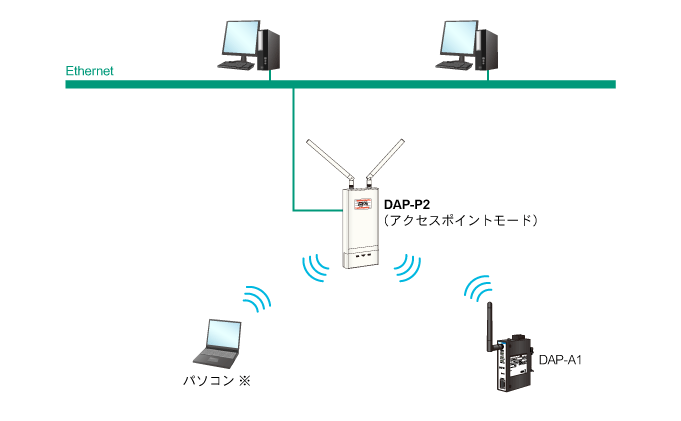

アクセスポイントモード

既存の有線ネットワークに無線LAN子機を接続する場合に使用します。 無線LAN親機として有線LANを無線LANに変換。

WANまたはEthernetにDAP-P1を接続し、無線LAN親機として使用可能

※ ： IEEE802.11b/g/n無線LAN規格に対応したパソコンをご使用ください

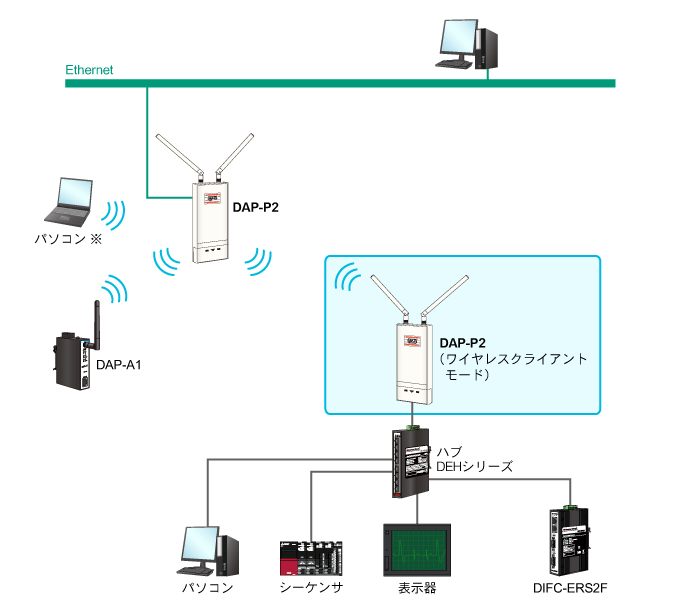

ワイヤレスクライアントモード

無線LANネットワークに有線ネットワーク機器を接続する場合に使用します。 無線LAN子機として既存の有線LAN機器を無線化。

DAP-P1を無線LAN子機として、無線LANに接続可能

※ ： IEEE802.11b/g/n無線LAN規格に対応したパソコンをご使用ください

リピーターモード

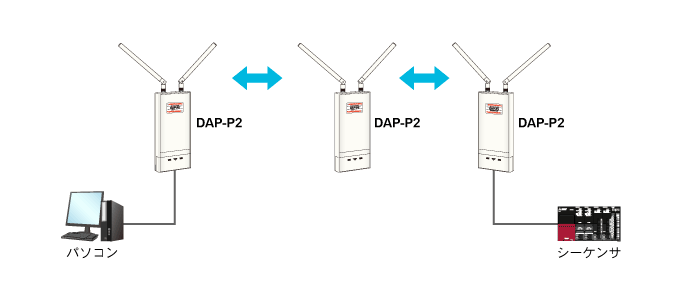

ブリッジリピーターモード（WDS）

無線LANの電波が届きにくい場合や、通信距離を延長する場合に使用します。 有線LAN同士を無線で中継することにより通信距離を延長。

ブリッジリピーターモード（WDS）　DAP-P1を無線LAN中継機として無線LANを延長

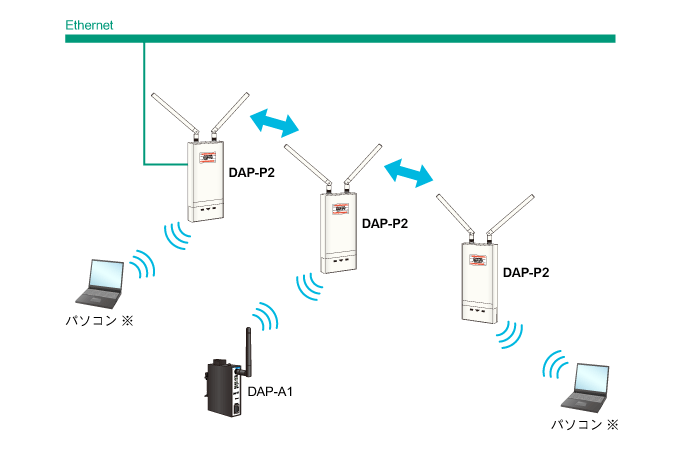

APリピーターモード

有線LAN同士を中継するだけでなく、無線LAN機器も同時に接続する場合に使用します。 ブリッジリピーターモード(WDS）にアクセスポイントモードを追加。 通信距離延長もワイヤレスアクセスも自由自在。

APリピーターモード　1台のDAP-P1を無線LAN親機・中継機として使用し無線LANを延長

※ ： IEEE802.11b/g/n無線LAN規格に対応したパソコンをご使用ください

関連製品はこちら
仕様
ネットワーク
規格		 ワイヤレス IEEE802.11 b/g/n
イーサネット IEEE802.3 /u
電波周波数 2.4GHz
伝送速度
（MAX）		 2.4GHz 300Mbps 11n時
イーサネット 100Mbps
ポート数 RJ-45：1ポート（パッシブPoE）
標準アンテナ 注1 5dBi無指向アンテナ 2本
ユーティリティ
ソフトウェア		 設定ユーティリティ （Webブラウザからアクセス）
対応Webブラウザ Google Chrome、Mozilla Firefox
セキュリティ WEP、WPA、WPA2、WPA&WPA2、IEEE802.1X認証
電源 パッシブPoE給電（専用PoEアダプタ）（最大50m）
専用PoEアダプタ ※1 入力 100～240V（ACアダプタ） ※2
出力 DC24V/1.0A（ACアダプタ）
消費電力（MAX） 12W
MTBF 62,618時間
適合規格 TELEC、
EN55022/24、EN60950、EN61000-4-2、
EN61000-4-3、EN61000-4-4、EN61000-4-5、
EN61000-4-6、EN61000-4-11、FCC 15B/C、
EN300328 V181、EN301489 -1/-17
取付方法 ポール取り付け、壁掛け取り付け
動作温度 -20～70℃
保存温度 -40～70℃
動作湿度 10～95％RH、結露なきこと
保存湿度 10～95％RH、結露なきこと
保護構造 IP55
外形寸法（W×D×H） 110.9×30.9×255.6mm（アンテナ部及び突起部含まず）
本体重量 520g（アンテナ及び付属品含まず）

注1 : 指定のアンテナ以外でのご使用は電波法違反となります
また、電波法は日本国内のみ取得しています ※1 : 付属のPoEアダプタはDAP-P2以外に使用しないでください ※2 : ACアダプタは～AC240Vの対応ですが付属のACコードは～125Vまでとなっております

適合規格
保護等級

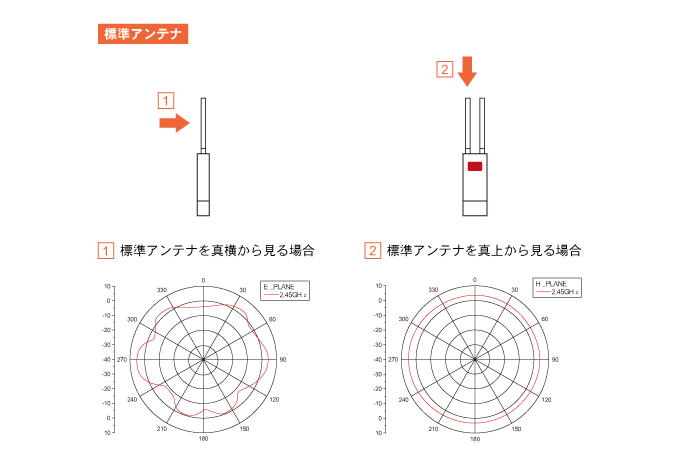

アンテナ放射パターン

標準アンテナは無指向性のため、全横方向からの放射パターンは同じです。（真横から見る場合）

標準アンテナ：真横・真上の放射パターン

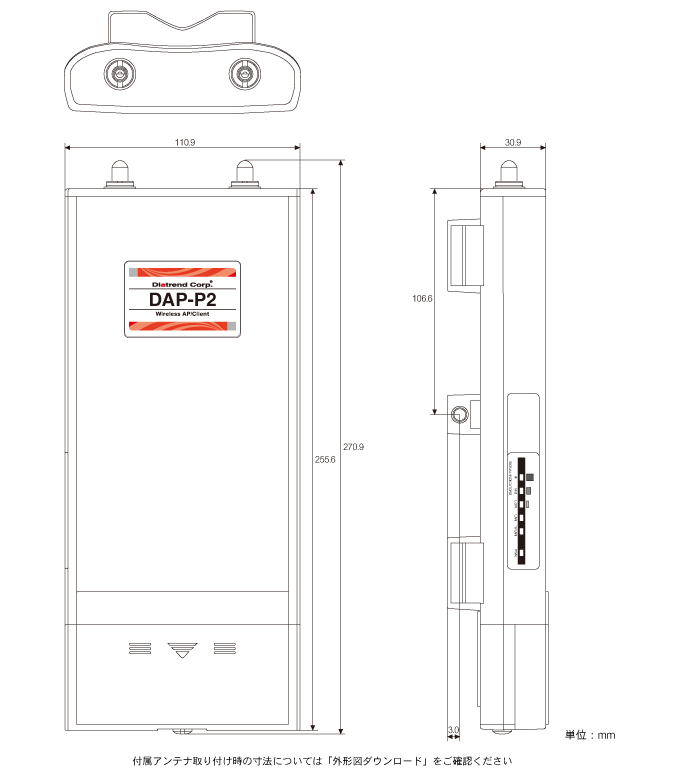

外形図
110.9.0×30.9×270.9mm（W×D×H
