生産中止した三菱電機製無線LANアダプタNZ2WL-JPAの代替品として接続可能です。

産業用無線LANアダプタ
DAP-A1  無線LAN 2.4GHz  親機   子機

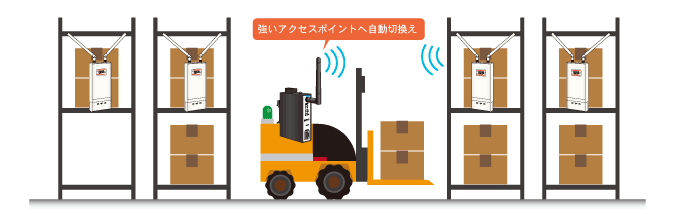

ローミング機能で電波の強いアクセスポイントへ自動切り替え!

ローミング機能に対応

電波の強いアクセスポイントへ自動的に切り替えができる機能です。 この機能で通信が途切れにくくなり、無線LAN環境で移動する無人搬送車(AGV)等に搭載できます。

強いアクセスポイントへ自動接続可能

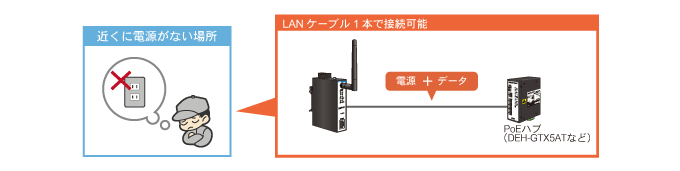

PoE給電に対応 IEEE802.3af規格準拠

LANケーブルから電源を供給するPoE給電に対応しています。 PoEスイッチングハブ等に接続すると電源が供給されるため、電源コードが不要になります。 壁や天井等、コンセントの設置が難しい場所でも設置ができます。

PoE給電対応 LANケーブル1本で設置可能

「アクセスポイント」「ステーション」「アクセスポイント+ステーション」モードを搭載

用途に合わせてアクセスポイント (無線LAN親機)、ステーション (無線LAN子機)、アクセスポイント (無線LAN親機)+ステーション (無線LAN子機)を選択できます。 「アクセスポイント+ステーション」モードでは、アクセスポイントとして有線LANを無線LANに変換するだけでなく、別のアクセスポイントと通信できます。

無線LAN親機/子機の機能搭載

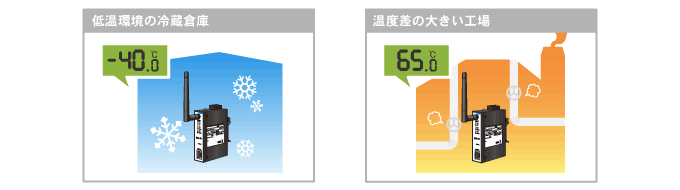

広い動作温度範囲に対応

動作温度は-40℃〜65℃と広く、低温環境下及び高温環境下でも使用できます。 温度・湿度管理が必要な冷蔵庫内や生産ライン、温度差の大きい工場、寒冷地施設等のネットワーク化に対応可能です。

-40℃〜65℃の動作温度に対応 工場/生産ライン・冷蔵倉庫で使用可能

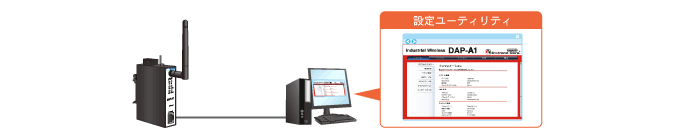

Webブラウザで簡単設定

Webブラウザからユーティリティ設定できるのでメンテナンスに便利です。

Webブラウザからユーティリティ設定

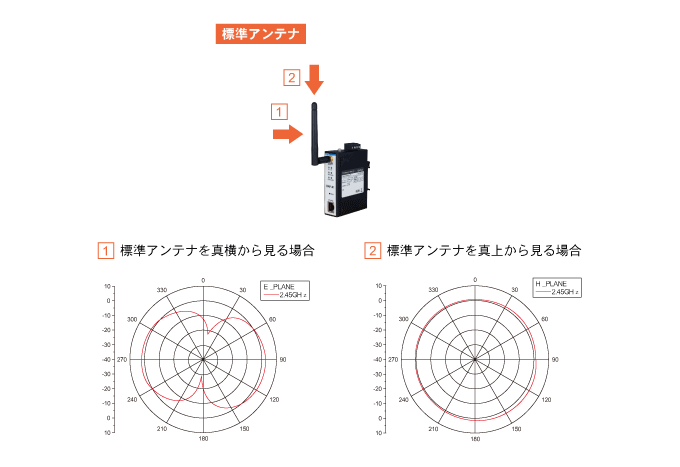

アンテナ放射パターン

標準アンテナは無指向性のため、全横方向からの放射パターンは同じです。(真横から見る場合)

標準アンテナ:真横・真上の放射パターン
特長
  • IEEE802.11b/g/n無線LAN規格に準拠 (電波周波数 : 2.4GHz)
  • IEEE802.3u規格に準拠
  • PoE(48V)による電源供給対応(IEEE802.3af準拠)
  • アクセスポイントモード、ステーションモード、アクセスポイント+ステーションモード搭載
  • セキュリティにWEP、WPA-PSK、WPA2-PSKをサポート
  • Webブラウザによるユーザーフレンドリな設定
  • 無線LANローミング機能対応
  • ご使用方法に合わせたアンテナの付け替えが可能
  • 伝送速度(MAX) : 無線LAN 72.2Mbps、有線LAN 10/100Mbps
  • 電源 : DC12〜36V (冗長電源)(逆極性保護) PoE給電時DC48V(IEEE802.3af準拠)
  • DINレール取り付け可能
  • 三菱電機テクニカルニュースに、シーケンサや表示器の接続可能品として掲載されました 生産中止となったNZ2WL-JPA、NZ2WL-JPSの代替品としてご使用いただけます三菱電機テクニカルニュース

※ 指定のアンテナ以外でのご使用は電波法違反となります また、電波法は日本国内のみ取得しています

パッケージ内容
DAP-A1 1台
標準アンテナ 1個
DINレール取り付けマウント(本体に付属) 1セット
製品ご利用に関するご案内 1枚

直販価格 (税込)

DAP-A1(WA1)、DAP-A1(WA2)、DAP-A1(OAT)(3M)、DAP-A1(OAT)(10M)は生産終了となりました。
DAP-A164,680円
DAP-A1(OAT)(3M)77,550円
DAP-A1(OAT)(10M)84,601円
DAP-A1(PAT)(3M)86,097円
DAP-A1(PAT)(10M)93,038円
DAP-A1(WA1)72,380円
DAP-A1(WA2)73,590円

オプション

RoHS対応
ダウンロード マニュアル
DAP-A1専用オプションアンテナ・同軸ケーブル

屋外で使用できる指向性及び無指向性の2種類をご用意しております。

型式 特長 直販価格(税込)
DOAT-2405 DOAT-2405(**M) セット型式:(OAT)(**M) 生産終了
  • 屋外用
  • 周波数帯域:2.4〜2.5GHz
  • 入力インピーダンス : 50Ω
  • 最大利得 : 5dBi
  • 無指向性
  • 動作温度 : -10〜55℃
  • 保存温度 : -10〜55℃
  • 外形寸法 : φ22.5×166.5mm
  • 同軸ケーブルDCFD200-RSMAM-NFB(**M)付属 (同軸ケーブルは、オプションアンテナとDAP-A1の 接続に使用します)
  • ケーブル長 : 3m、10m※3mの場合「DOAT-2405(3M)」となります
DOAT-2405(3M)
15,730円
DOAT-2405(10M)
24,321円
DPAT-2414 DPAT-2414(**M) セット型式: (PAT)(**M)
  • 屋外用
  • 周波数帯域:2.4〜2.5GHz
  • 入力インピーダンス : 50Ω
  • 最大利得 : 14dBi
  • 指向性
  • 動作温度 : -40〜80℃
  • 保存温度 : -40〜85℃
  • 外形寸法 : 230×230mm
  • 同軸ケーブルDCFD200-RSMAM-NM(**M)付属 (同軸ケーブルは、オプションアンテナとDAP-A1の 接続に使用します)
  • ケーブル長 : 3m、10m ※3mの場合「DPAT-2414(3M)」となります
DPAT-2414(3M)
25,817円
DPAT-2414(10M)
34,408円
オプションアンテナ、同軸ケーブルの単体販売もしております。
オプションアンテナ放射パターン

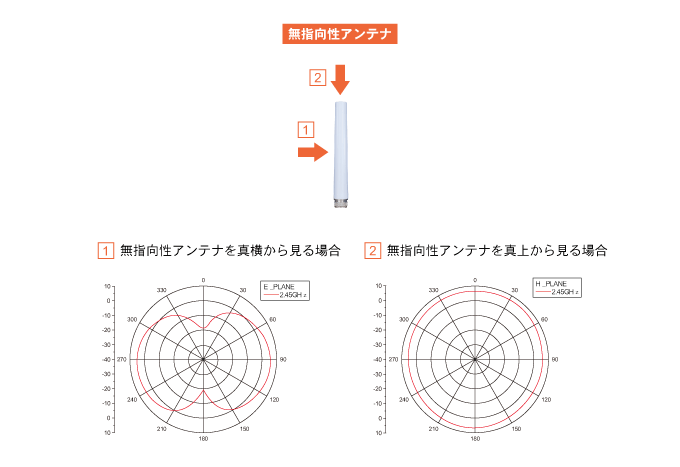

DOAT-2405

無指向性アンテナ:真横・真上の放射パターン

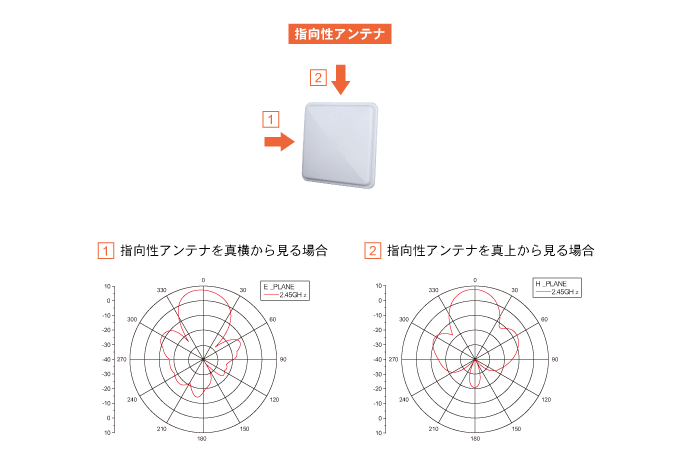

DPAT-2414

指向性アンテナ:真横・真上の放射パターン

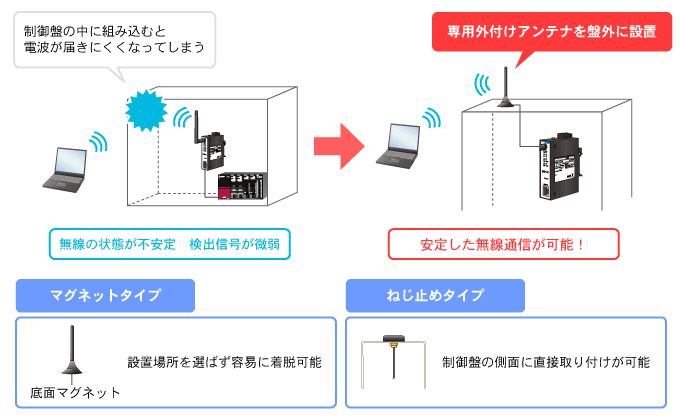

【制御盤でご使用の場合】

オプションの専用外付けアンテナを使用することにより、アンテナだけを制御盤の外に設置することが可能となります。

制御盤の中に組み込むと電波が届きにくい→専用外付けアンテナを盤外に設置すると安定した無線通信が可能!

※ 対応機種以外との接続は電波法違反となるため、ご使用いただけません

型式 特長 直販価格(税込)
WA-01
WA-01
 セット型式:(WA1)生産終了
  • マグネットタイプ
  • マグネットマウントアンテナ
  • 周波数帯域:2.4〜2.5GHz
  • 入力インピーダンス : 50Ω
  • 最大利得 : 2.15dBi
  • 無指向性
  • ケーブル長 : 2.5m
7,700円
WA-02
WA-02
 セット型式:(WA2) 生産終了
  • ねじ止めタイプ
  • スクリューマウントアンテナ
  • 周波数帯域 : 2.4〜2.5GHz
  • 入力インピーダンス : 50Ω
  • 最大利得 : 2.15dBi
  • 無指向性
  • ケーブル長 : 2.5m
8,910円
関連製品

産業用無線LANアダプタ

DC24V出力 AC100V

カテゴリ6、カテゴリ5e対応コネクタ付き

カテゴリ6、カテゴリ5e対応ケーブル

接続例

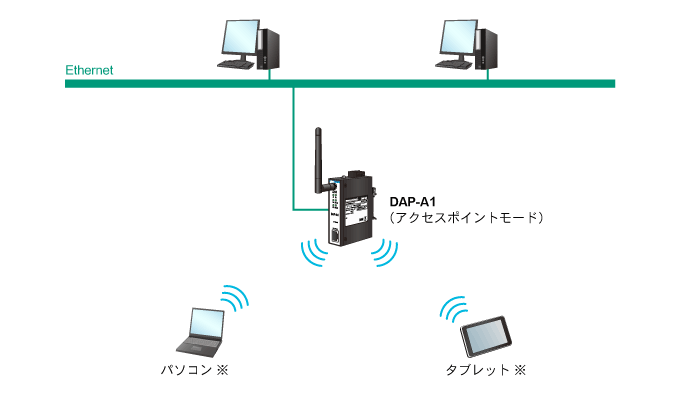

アクセスポイントモード

DAP-A1を無線LAN親機として使用できます。 有線LANを無線LANに変換し、パソコン等の無線LAN子機と通信します。

アクセスポイント(無線LAN親機)として無線LAN子機と通信可能

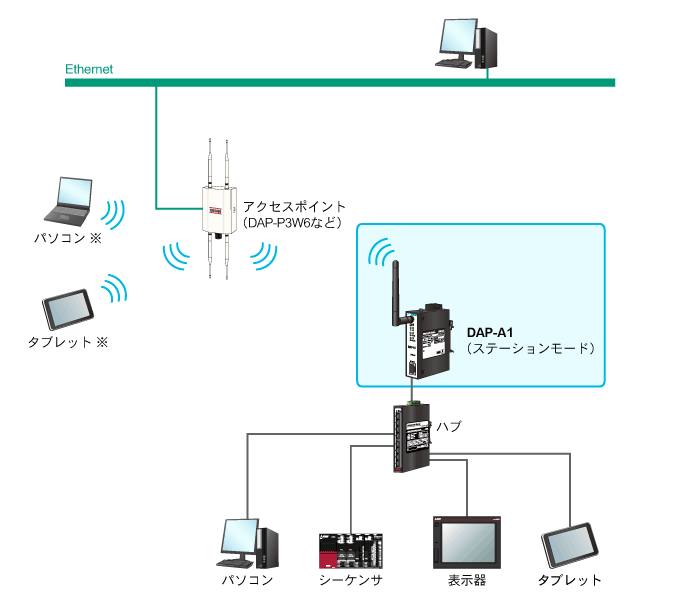

ステーションモード

DAP-A1を無線LAN子機として使用できます。 スイッチングハブ等の有線LAN機器を無線化に変換し、無線LAN親機と通信します。

ステーション(無線LAN子機)として無線LAN親機と通信可能

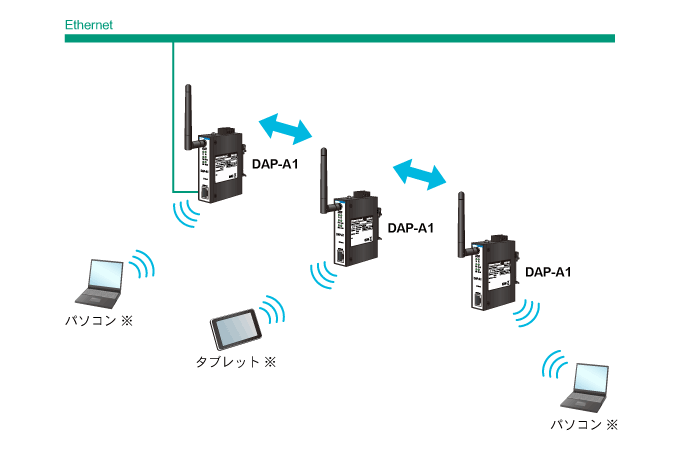

アクセスポイント+ステーションモード

DAP-A1を無線LAN親機及び無線LAN子機として使用できます。 無線LAN親機として通信、さらに無線LAN子機として別の無線LAN親機と通信します。

アクセスポイントとステーションを同時に使用できるモード。無線LAN親機としても子機としても通信可能

※ : IEEE802.11b/g/n無線LAN規格に対応したパソコン・タブレットをご使用ください

仕様
ネットワーク規格 ワイヤレス IEEE802.11 b/g/n
イーサネット IEEE802.3/u
電波周波数 2.4GHz
伝送速度
(MAX)
2.4GHz 72.2Mbps 11n時
イーサネット 100Mbps
ポート数 RJ-45:1ポート(PoE)
標準アンテナ 注1 2.7dBi無指向アンテナ 1本
ユーティリティ
ソフトウェア
設定ユーティリティ (Webブラウザからアクセス)
対応Webブラウザ Google Chrome
セキュリティ WEP、WPA、WPA2、WPA&WPA2
電源 PoE給電(IEEE802.3at準拠)または電源端子(DC12-36V)(冗長電源)※1(逆極性保護)
消費電力(MAX) 5W
MTBF 350,000時間
適合規格 TELEC、
EN61000-4-2、EN61000-4-3、EN61000-4-4、
EN61000-4-5、EN61000-4-6、EN61000-4-8、
IEC60068-2-6、IEC60068-2-27、IEC60068-2-32、
FCC Part 15、CISPR(EN55022) クラスA
取付方法 DINレール取り付け
動作温度 -40〜65℃
保存温度 -40〜80℃
動作湿度 5〜95%RH、結露なきこと
保存湿度 5〜95%RH、結露なきこと
保護構造 IP30

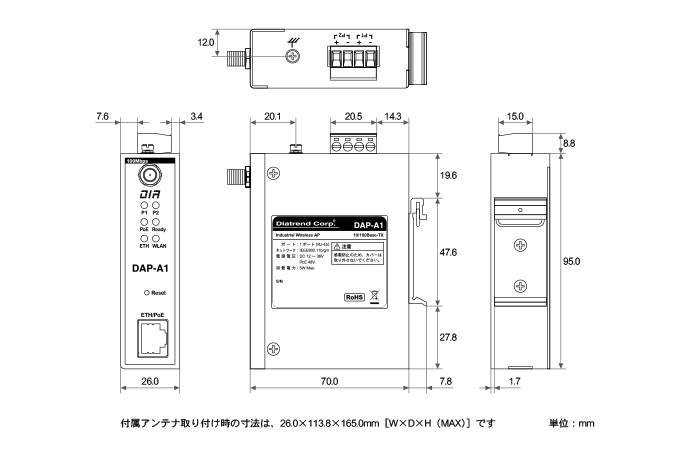

外形寸法(W×D×H) 26.0×70.0×95.0mm(アンテナ部及び突起部含まず)
本体重量 250g(DINレール取り付けマウント含まず)

注1 : 指定のアンテナ以外でのご使用は電波法違反となります
また、電波法は日本国内のみ取得しています
※1 : 1系統での使用可能 2系統入力することにより電源の冗長化可能

適合規格
保護等級
設定ソフト

Webブラウザで簡単設定

DAP-A1の設定ユーティリティはWebブラウザから設定可能です。

【対応ブラウザ】
  • Internet Explorer10以上
  • Google Chrome22以上
【初期値】
  • DAP-A1のIPアドレス : 192.168.0.1
  • 設定ソフト
    ユーザー名 : admin
    パスワード : admin
  1. DAP-A1の電源を入れWebブラウザを起動し、アドレスバーにDAP-A1のIPアドレス(初期値:192.168.0.1)を入力します。 WebブラウザにDAP-A1のIPアドレス(192.168.0.1)を入力

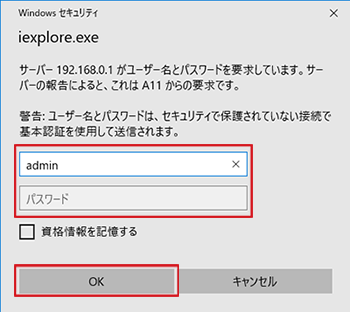

  2. 設定ユーティリティが起動しますので、ユーザー名(初期値:admin)とパスワード(初期値:admin)を入力し「OK」をクリックしてください。 ユーザー名:admin、パスワード:adminを入力し「OK」をクリック
  3. DAP-A1のインフォメーション画面が表示されます。 「動作モード設定」画面が表示される

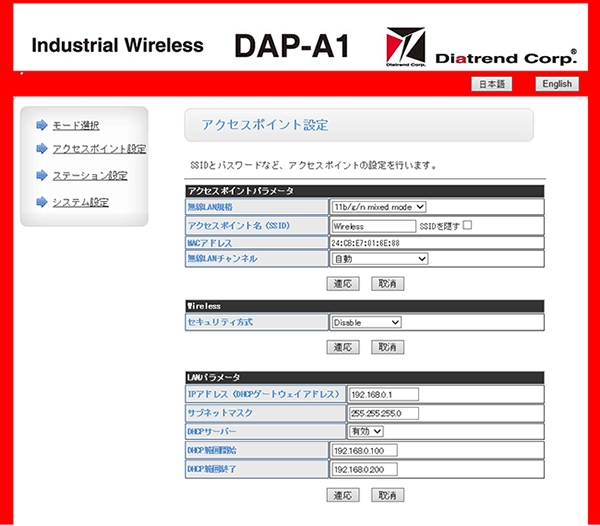

  4. DAP-A1の使用するモード選択及び無線に関する設定を行います。 ご使用するモードを設定

※実際に設定する場合はクイックセッティングをご参照ください
