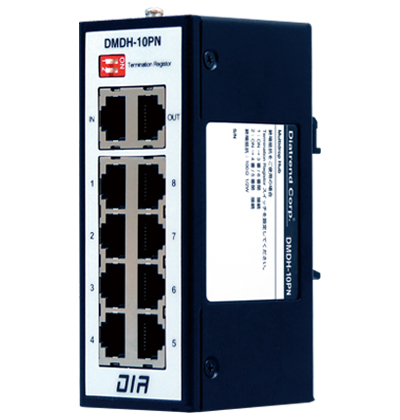

- 三菱インバータ用 RS-485分配器
- DMDH-10PN 10ポート
複数のインバータを一括管理できる！耐環境性・耐久性に優れたRS-485分配器
DMDH-10PNを使用し、シーケンサやGOTとインバータをマルチドロップ接続することで、 インバータの始動指令や周波数指令を一括で行うことができます。 また、運転モニタや機械診断、アラーム表示等の一括確認が可能になります。 インバータ専用通信のため、2番8番は未接続になります。
接続方法及び使用例

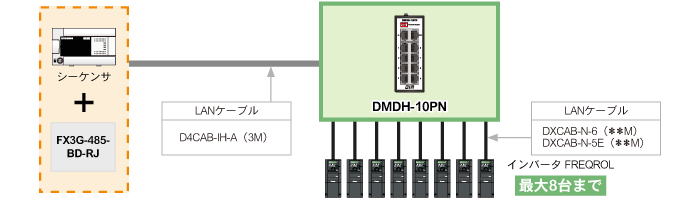

RS-485通信用機能拡張ボード（FX3G-485-BD-RJ）をご使用の場合
汎用LANケーブルで接続できます。 ※シーケンサ⇔分配器間はシールド付きのケーブルを使用し、 シールドはコネクタの金属フレームに接続している物を使用してください。
●複数台でご使用の場合 OUTポートを次のINポートにつなぐことにより接続台数を増やすこともできます。 複数台をご使用の場合、最終台の終端抵抗をONにしてください。 （下記接続例の場合は、3台目の終端抵抗をONにしてください）

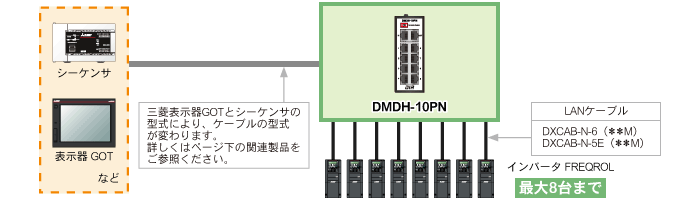

RS-485通信用機能拡張ボードをご使用ではない場合
下記の構成とケーブルで接続できます。

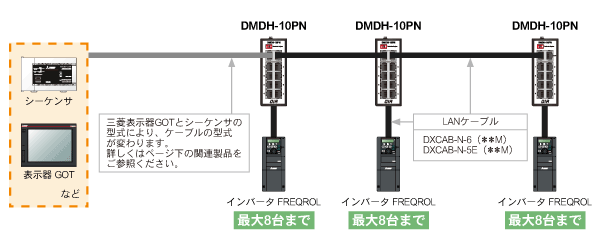

●複数台でご使用の場合 OUTポートを次のINポートにつなぐことにより接続台数を増やすこともできます。 複数台をご使用の場合、最終台の終端抵抗をONにしてください。 （下記接続例の場合は、3台目の終端抵抗をONにしてください）

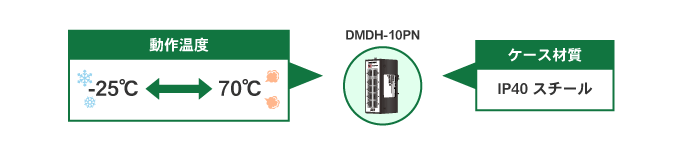

耐環境性・耐久性
動作温度-25℃〜70℃に対応しており温度差の大きい工場等で使用できます。
DINレール取り付け可能
取り付けが容易なDINレール取り付けに対応しています。 （DINレール取り付けマウントは製品出荷時に取り付けられています）
仕様
| ポート数 | 10ポート | |
|---|---|---|
| コネクタ仕様 | RJ-45 | |
| ケース材質 | IP40 スチール | |
| 動作温度 | -25〜70℃ | |
| 保存温度 | -40〜85℃ | |
| 動作湿度 | 5〜95%RH 結露なきこと | |
| 保存湿度 | 5〜95%RH 結露なきこと | |
| 本体重量 | 300g（※1） | |
※1 DINレール取り付けマウントを含みます

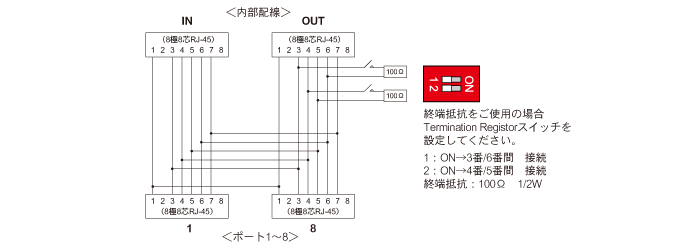

内部配線とDIPスイッチ
本製品出荷時の抵抗値は100Ωになっています。 三菱インバータでマルチドロップ接続をする場合は3番/6番間の終端抵抗をONにしてください。 異なる抵抗値が必要な場合はお問い合わせください。

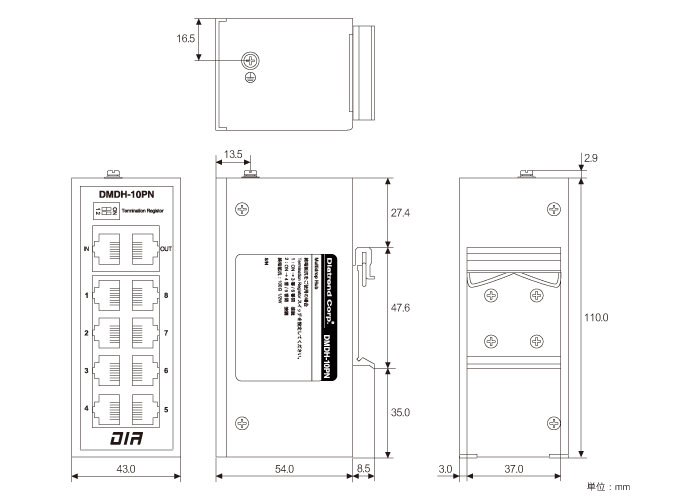

外形図
| パッケージ内容 | |
|---|---|
| DMDH-10PN | 1台 |
| ユーザーズマニュアル | 1枚 |
直販価格 （税込）
| DMDH-10PN | 17,490円 |
|---|
