- MELSEC-FXCPU（ミニDIN8P）インタフェースコンバータケーブル
- DFX0-CABV RS-422 RS-232C
-

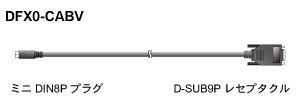

コネクタ形状：
FA機器側 ミニDIN8P プラグ ⇔ パソコン側 D-SUB9P レセプタクル
- ケーブル長 ： 1.5m
- RS-422⇔RS-232Cコンバータケーブル
- 外部電源不要
- 通信速度 ： 〜115.2kbps
FA機器⇔パソコン間を接続する
三菱シーケンサ MELSEC-FXCPU（ミニDIN8P）
三菱シーケンサ・モーション⇔三菱表示器GOT
MELSEC-FXCPU 注1
| FA機器 |
ケーブル形状 |
オプション |
三菱表示器GOT |
 |
 |
 |
 |
 |
 |
仕様
| 電源 |
FA機器より供給 |
| 電圧 |
DC5V |
| 消費電流（MAX） |
60mA |
| 通信速度 |
〜115.2kbps |
| ノイズ耐量 |
ノイズ電圧 1000V.P.Pノイズ幅1μs
（ノイズシミュレータによる）
|
| 耐電圧 |
コネクタ〜端子一括〜ケース間 AC500V 1分間 |
| 絶縁抵抗 |
コネクタ〜端子一括〜ケース間 DC500V
絶縁抵抗計にて5MΩ以上
|
| 使用環境 |
腐食性ガスがなく、塵埃が多くないこと |
| 使用周囲温度 |
0〜45℃ |
| 保存周囲温度 |
-20〜60℃ |
| 使用周囲湿度 |
10〜80%RH 結露なきこと |
| 保存周囲湿度 |
10〜80%RH 結露なきこと |
| 冷却方式 |
自冷 |
| ケーブル長 |
1.5m |
|
コネクタ外形寸法
W×D×H（MAX）
|
D-SUB9P |
31.5×59×15mm |
| ミニDIN8P |
12×42.5×12mm |
| 質量 |
85g |
