特長
デュアルバンド対応
2.4GHzと5GHzの2つの周波数帯（バンド）に対応
-
5GHz帯を使用する場合、5.2GHz、5.3GHz帯域の電波の屋外での使用は電波法により禁じられています。
また5.3GHz、5.6GHz帯域の電波を使用する場合は気象レーダーなどの干渉を避けるためのDFS機能により一時的に通信が途切れる可能性があります。
高速ローミング(IEEE802.11k/v/r)に対応
電波の強いアクセスポイントへの切り替えをスムーズに行える規格に対応しています。この機能で良好な通信環境を維持することができ、無線LAN環境で移動する無人搬送車（AGV）等に搭載できます。
-
他社製アクセスポイント・クライアントでもIEEE802.11k/v/rに対応していれば対応可能です。
高速ローミングに対応していないアクセスポイントに対してもローミングを行う機能も搭載されております。
- DAP-P3W6もIEEE802.11k/v/rに対応している。
ビームフォーミング対応
子機の位置を自動で判別し、電波を最適に届けることができます。
- クライアント側もビームフォーミングに対応している必要があります。
PoE給電に対応 IEEE802.3af規格準拠
LANケーブルから電源を供給するPoE給電に対応しています。
PoEスイッチングハブ等に接続すると電源が供給されるため、電源コードが不要になります。
壁や天井等、コンセントの設置が難しい場所でも設置ができます。
広い動作温度範囲に対応
動作温度は-20〜+65℃と広く、低温環境下及び高温環境下でも使用できます。
温度・湿度管理が必要な冷蔵庫内や生産ライン、温度差の大きい工場、寒冷地施設等のネットワーク化に対応可能です。
Webブラウザで簡単設定
Webブラウザからユーティリティ設定できるのでメンテナンスに便利です。
アンテナ放射パターン
価格・パッケージ内容
- 型式
- 産業用無線LANアダプタ DAP-A2W6
- 直販価格
- 90,200円（税込）
- パッケージ内容
-
- DAP-A2W6… 1台
- 標準アンテナ… 2個
- DINレール取り付けマウント（本体に付属）… 1セット
- 製品ご利用に関するご案内… 1枚
仕様
| ネットワーク規格 | ||
|---|---|---|
| ワイヤレス | IEEE802.11 a/b/g/n/ac/ax | |
| イーサネット | IEEE802.3 /u/ab/x | |
| 電波周波数 | 2.4GHz、5GHz ※1 | |
| 伝送速度（MAX） | ||
| 2.4GHz | 574Mbps 11ax時 | |
| 5GHz | 2,400Mbps 11ax時 | |
| イーサネット | 1,000Mbps | |
| ポート数 | RJ-45：1ポート（PoE） | |
| 標準アンテナ 注1 |
無指向デュアルバンドアンテナ2本 2.4GHz：2.07dBi 5GHz：2.66dBi |
|
| ユーティリティソフトウェア | 設定ユーティリティ（Webブラウザからアクセス） | |
| 対応Webブラウザ | Google Chrome、Microsoft Edge、Mozilla Firefox | |
| セキュリティ | WPA2、WPA3、IEEE802.1X認証 | |
| 電源 | PoE給電(IEEE802.3af準拠) または電源端子(DC12-36V)(冗長電源)※2 (逆極性保護) | |
| 消費電力（MAX） | 11.6W | |
| MTBF | 1,046,039時間 | |
| 適合規格 |
TELEC、EN55032/35、 LVD（ EN62368-1）、 EN61000-4-2、EN61000-4-3、 EN61000-4-4、 EN61000-4-5、 EN61000-4-6、EN61000-4-8、 IEC 60068-2-6、IEC 60068-2-27、 IEC60068-2-32 |
|
| 取付方法 | DINレール取り付け | |
| 動作温度 | -20〜+65℃ | |
| 保存温度 | -40〜+80℃ | |
| 動作湿度 | 5〜95％RH、結露なきこと | |
| 保存湿度 | 5〜95％RH、結露なきこと | |
| 保護構造 | IP30 | |
| 外形寸法（W×D×H） | 26.0×95.0×95.0mm （アンテナ部及び突起部含まず） | |
| 本体重量 | 300g （DINレール取り付けマウント含まず） | |
- 指定のアンテナ以外でのご使用は電波法違反となります。また、電波法は日本国内のみ取得しています。
- 5GHz帯を使用する場合、5.2GHz、5.3GHz帯域の電波の屋外での使用は電波法により禁じられています。
また5.3GHz、5.6GHz帯域の電波を使用する場合は気象レーダーなどの干渉を避けるためのDFS機能により一時的に通信が途切れる可能性があります。 - 1系統での使用可能。2系統入力することにより電源の冗長化可能。

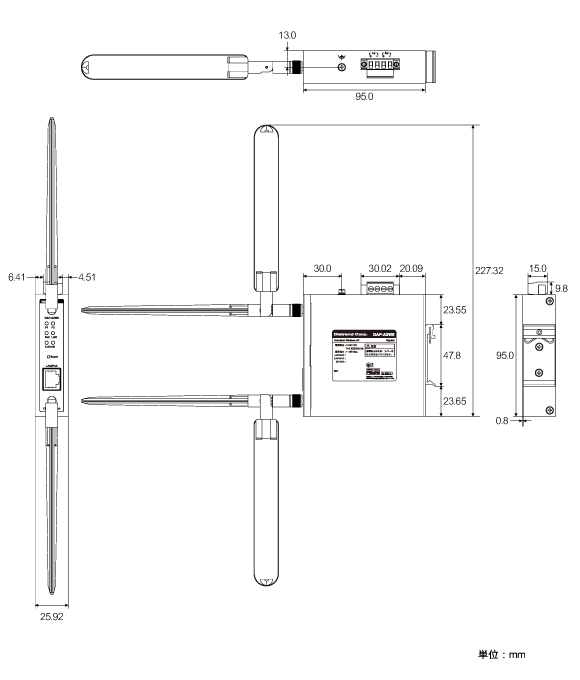

寸法
DAP-A2W6専用オプション
-
オプションアンテナ・同軸ケーブル
屋外で使用できる無指向性アンテナをご用意しております。
- 5GHz帯を使用する場合、5.2GHz、5.3GHz帯域の電波の屋外での使用は電波法により禁じられています。
-
-

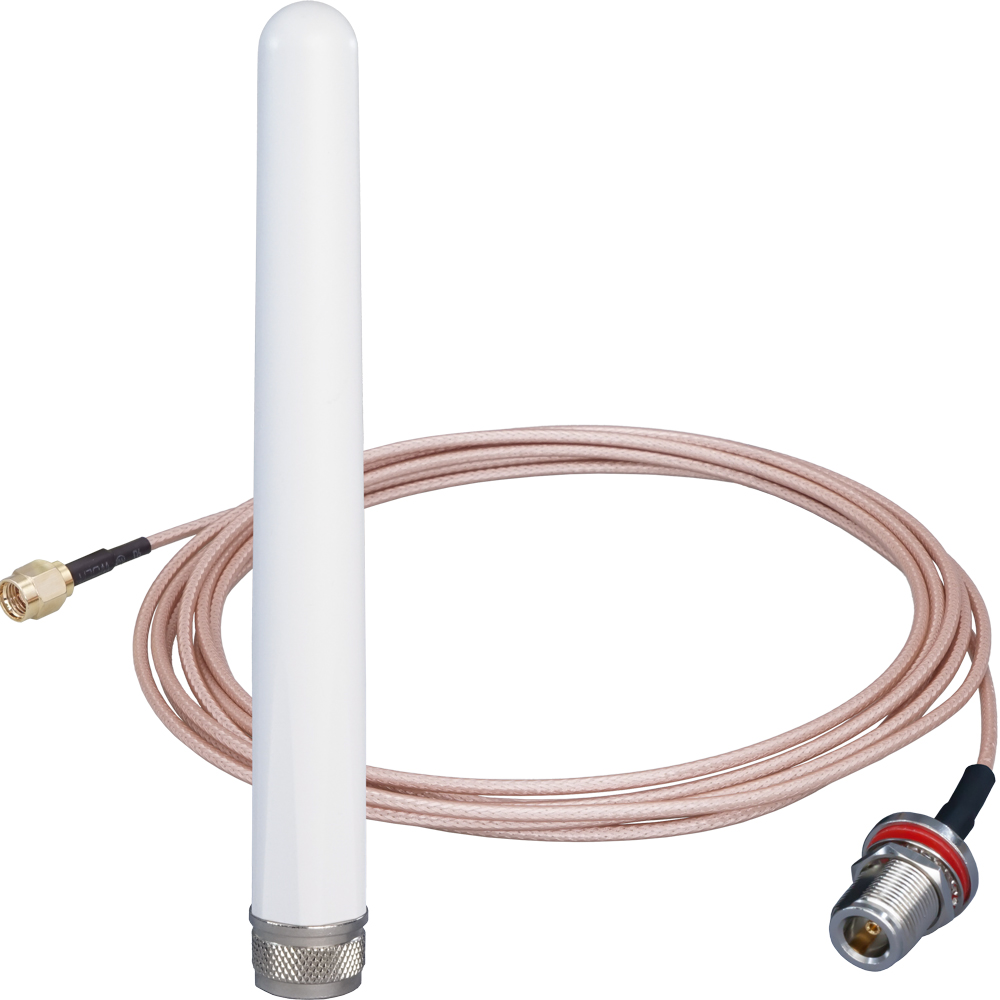

- DOAT-DB0306(4M)
-
-
特長
- 屋外用（IP67）
- 周波数帯域：2400〜2500/5150〜5850MHz
- 入力インピーダンス：50Ω
- 最大利得：3.2dBi(2.4GHz)、6dBi(5GHz)
- 無指向性
- 動作温度：-40〜+70℃
- 保存温度：-40〜+85℃
- 外形寸法：φ22 × 178mm
-
同軸ケーブル：DRG316-RSMAM-NFB(4M)付属
- 上記ケーブル以外での使用はできません
- 直販価格
- 13,530円（税込）
.gif)
-
アンテナドック
アンテナドックを使用すると標準アンテナだけを制御盤の外や高い位置などに設置することが可能となります。
-
-

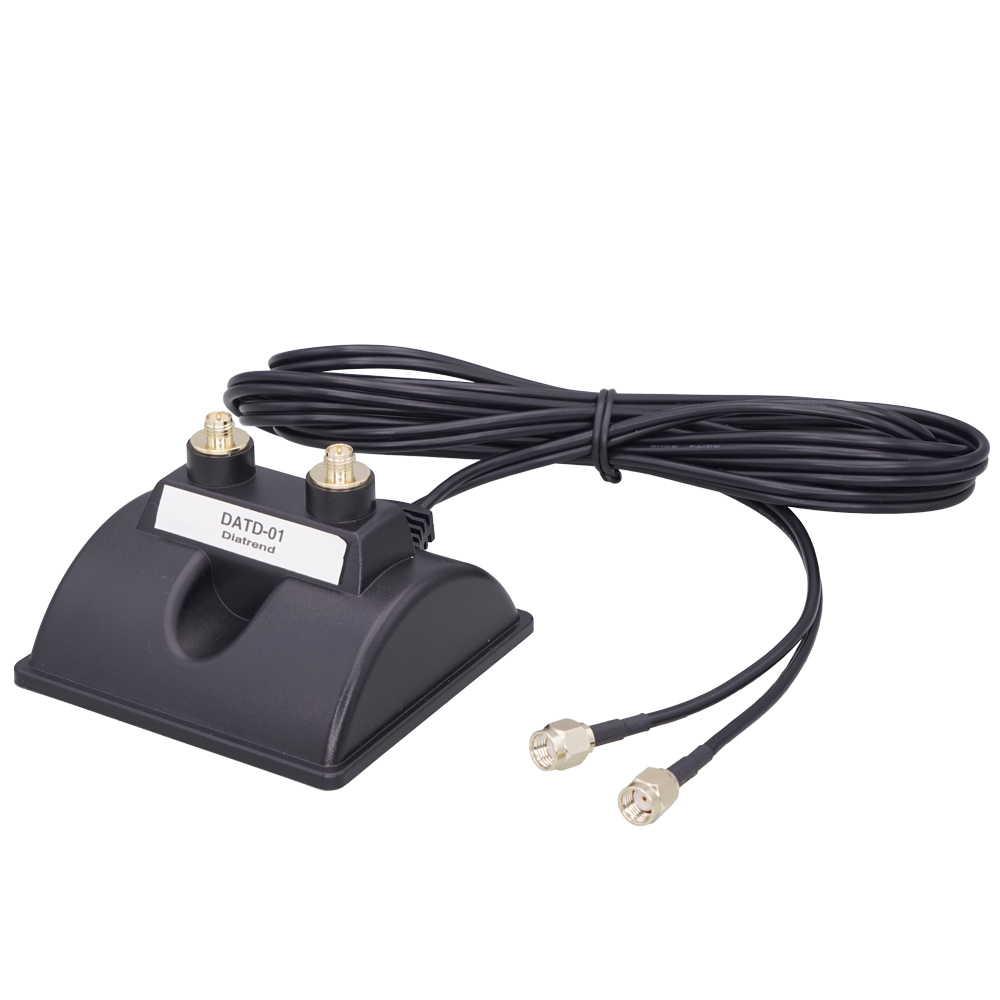

- DATD-01
-
-
特長
- 屋内用
- 取付方法：マグネット取付、壁掛け取付
- 周波数帯域：DC~6GHz
- 入力インピーダンス：50Ω
- 挿入損失：4dB以下(2.4GHz)、6dB以下(5GHz)
- 動作温度：-20〜+65℃
- ケーブル長：2.5m
- 直販価格
- 13,530円（税込）
-
活用例
-

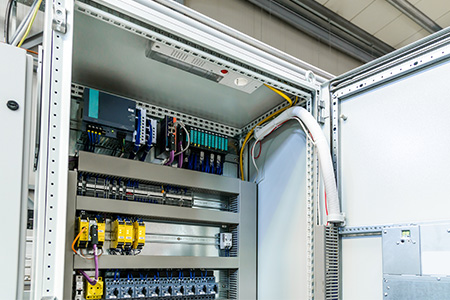

- Scene1
- 制御盤内
オプションアンテナドック(別売り)を使用し、標準アンテナだけを制御盤の外に設置することで、安定した無線通信を実現します。
-
- Scene2
- 屋外
IP67準拠の無指向性オプションアンテナ(別売り)を制御盤の外に設置することで、屋外でも安定した無線通信を実現します。
-
- Scene3
- AGVに
電波の強いアクセスポイントへの切り替えをスムーズに行える高速ローミング(IEEE802.11k/v/r)に対応しています。良好な通信環境を維持することができ、無線LAN環境で移動する無人搬送車(AGV)等に搭載できます。
