MELSECNET対応 光ファイバーケーブル
| HCSタイプ | 光コードに高い引張強度を持つ HCS® （Hard Clad Silica）を採用 最長1000mまで伝送可能（MELSECNET/H 25Mの場合400mまで） （HCSは、米国 Lucent Specialty Fiber Technologies社の登録商標です） |
|---|---|
| 大口径石英ガラスタイプ | 光コードに大口径石英ガラスを採用 HCSと比べ伝送損失が少なく （5.5dB/km） 最長1000mまで伝送可能 |
| GI G50/125タイプ | 光コードにコア径50μm、クラッド径125μmのマルチモードGI用光ファイバーを採用 最も伝送損失が少なく （3.0dB/km） 最長2000mまで伝送可能 |
- HCSタイプ
- 大口径石英ガラスタイプ
- GI G50/125 タイプ
- MELSECNET対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-SG□-CP□1（**M） 盤内用

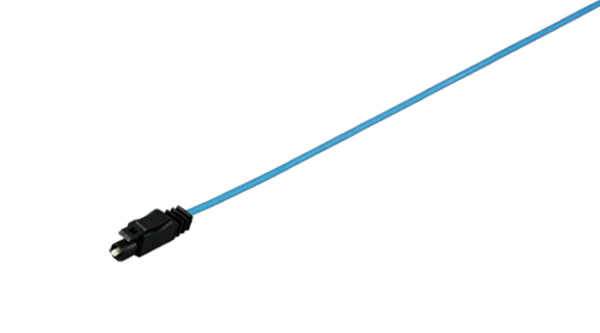

DFC-SGF06F06-CP11（**M）

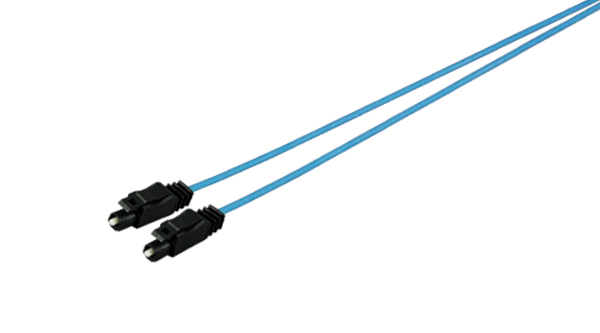

DFC-SGF06F06-CP21（**M）
- 光コードコア径 ： 50±3μm / クラッド径 ： 125±2μm GI用光ファイバー
- 盤内用
- コネクタ ： F06、SC、FC、なしの4種類から選択
- 光コード数 ： 1、2
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 1m、2m、3m、5m、10m、15m、20m （1000mまでオーダー製作可能） ※コネクタ ： 両端F06、光コード数 ： 1、ケーブル長 ： 3mの場合、「DFC-SGF06F06-CP11（3M）」となります
- 三菱電機システムサービス株式会社製光ファイバーケーブル相当品「SG-2P-***M-A-□」（光コード数1）、「SG-2P-***M-AW-□」（光コード数2）
※納期についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| F06⇔F06 | DFC-SGF06F06-CP□1（**M） | 1、2 | 1 |
| F06⇔SC | DFC-SGF06SC-CP□1（**M） | ||
| F06⇔FC | DFC-SGF06FC-CP□1（**M） | ||
| F06⇔なし | DFC-SGF06N-CP□1（**M） | ||
| SC⇔SC | DFC-SGSCSC-CP□1（**M） | ||
| FC⇔FC | DFC-SGFCFC-CP□1（**M） | ||
| SC⇔FC | DFC-SGSCFC-CP□1（**M） | ||
| なし⇔なし | DFC-SGNN-CP□1（**M） |

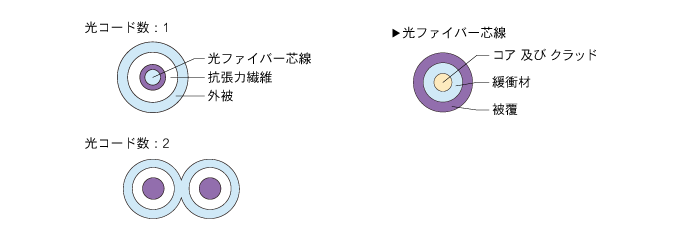

構造図
仕様
| 光コード数 | 1 | 2 | ||
|---|---|---|---|---|
| 光ファイバー芯数 | 1 | |||
| コネクタ | F06、SC、FC、なし | |||
| 光コード仕様 | コア | 材質 | 石英ガラス | |
| 外径 | 50±3μm | |||
| クラッド | 材質 | 石英ガラス | ||
| 外径 | 125±2μm | |||
| 被覆 | 材質 | 紫外線硬化性樹脂及び熱可塑性樹脂 | ||
| 外径 | 0.9±0.1mm | |||
| 抗張力繊維 | 材質 | アラミド繊維 | ||
| 外被 | 材質 | PVC（空） | ||
| 外径 | 約2.8mm | 約2.9mm×2 | ||
| 開口数 | 0.20±0.02 | |||
|
許容張力 注 |
非固定時 | 80N | 300N | |
| 固定時 | - | |||
|
許容曲げ半径 注 |
非固定時 | 30mm | ||
| 固定時 | 30mm | |||
|
許容側圧 注 |
非固定時 | 250N/50mm | ||
| 固定時 | - | |||
| 使用温度範囲 ※1 | -20～60℃ | |||
| 伝送損失 ※2 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | |||
| 標準ケーブル長 | 1m、2m、3m、5m、10m、15m、20m （1000mまでオーダー製作可能です） | |||
| 三菱製ケーブル相当品 ※3 | 光コード数1：SG-2P-***M-A-□ 光コード数2：SG-2P-***M-AW-□ | |||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」 ※3：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
- MELSECNET対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-SG□-RM□1（**M） 屋内用
DFC-SGF06F06-RM21（**M）
DFC-SGF06F06-RM41（**M）
- 光コードコア径 ： 50±3μm / クラッド径 ： 125±2μm GI用光ファイバー
- 屋内用
- コネクタ ： F06、SC、FC、なしの4種類から選択
- 光コード数 ： 2、4
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （光コード数：4は200m、300m） （2000mまでオーダー製作可能） ※コネクタ ： 両端F06、光コード数 ： 2、ケーブル長 ： 3mの場合、「DFC-SGF06F06-RM21（3M）」となります
- 三菱電機システムサービス株式会社製光ファイバーケーブル相当品「SG-2P-***M-BV-□（n心）」（n=2、4）
※納期についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| F06⇔F06 | DFC-SGF06F06-RM□1（**M） | 2、4 | 1 |
| F06⇔SC | DFC-SGF06SC-RM□1（**M） | ||
| F06⇔FC | DFC-SGF06FC-RM□1（**M） | ||
| F06⇔なし | DFC-SGF06N-RM□1（**M） | ||
| SC⇔SC | DFC-SGSCSC-RM□1（**M） | ||
| FC⇔FC | DFC-SGFCFC-RM□1（**M） | ||
| SC⇔FC | DFC-SGSCFC-RM□1（**M） | ||
| なし⇔なし | DFC-SGNN-RM□1（**M） |
構造図
仕様
| 光コード数 | 2、4 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | F06、SC、FC、なし | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±2μm | ||
| 被覆 | 材質 | 紫外線硬化性樹脂及び熱可塑性樹脂 | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | PVC（空） | |
| 外径 | 約2.8mm | ||
| 開口数 | 0.20±0.02 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | FRP |
| 外径 | 約1.6mm | ||
| シース | 材質 | PE（黒） | |
| 仕上がり外径 | 約12mm | ||
|
許容張力 注 |
非固定時 | 200N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 240mm | |
| 固定時 | 160mm | ||
|
許容側圧 注 |
非固定時 | 740N/50mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -20～60℃ | ||
| 伝送損失 ※2 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （光コード数：4は200m、300m） （2000mまでオーダー製作可能です） | ||
| 三菱製ケーブル相当品 ※3 | SG-2P-***M-BV-□（n心）（n＝2、4、6） | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「λ（ラムダ）：測定用光源の中心発光波長」 ※3：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
- MELSECNET対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-SG□-FDL□1（**M） 屋外用（補強）LAPシース

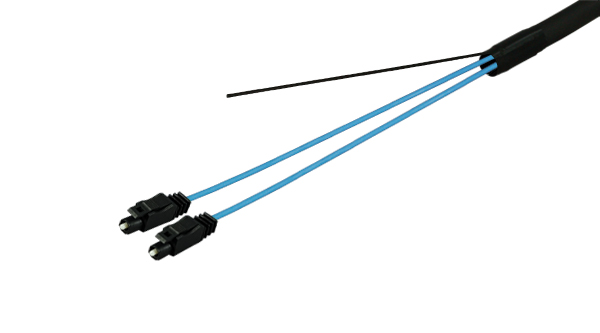

DFC-SGF06F06-FDL21（**M）

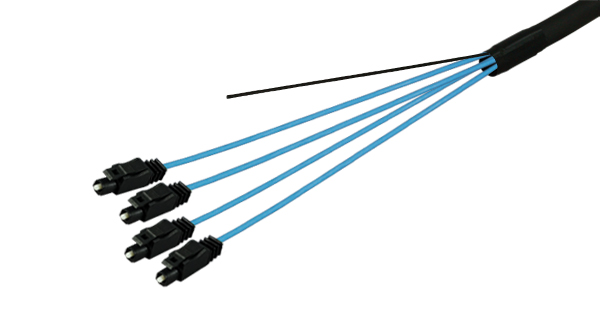

DFC-SGF06F06-FDL41（**M）

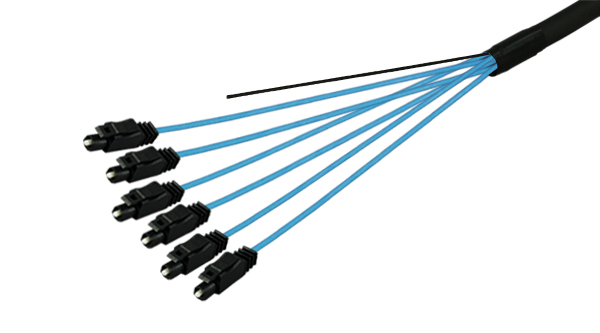

DFC-SGF06F06-FDL61（**M）
- 光コードコア径 ： 50±3μm / クラッド径 ： 125±2μm GI用光ファイバー
- 屋外用（補強）LAPシーズ
- コネクタ ： F06、SC、FC、なしの4種類から選択
- 光コード数 ： 2、4、6
- 光ファイバー芯数 ： 1
- 標準ケーブル長 ： 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （光コード数：6は200m、300m） （2000mまでオーダー製作可能） ※コネクタ ： 両端F06、光コード数 ： 2、ケーブル長 ： 5mの場合、「DFC-SGF06F06-FDL21（5M）」となります
- 三菱電機システムサービス株式会社製光ファイバーケーブル相当品「SG-2P-***M-DL-□（n心）」（n=2、4、6）
※納期についてはお問い合わせください
コネクタ種類
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| F06⇔F06 | DFC-SGF06F06-FDL□1（**M） | 2、4、6 | 1 |
| F06⇔SC | DFC-SGF06SC-FDL□1（**M） | ||
| F06⇔FC | DFC-SGF06FC-FDL□1（**M） | ||
| F06⇔なし | DFC-SGF06N-FDL□1（**M） | ||
| SC⇔SC | DFC-SGSCSC-FDL□1（**M） | ||
| FC⇔FC | DFC-SGFCFC-FDL□1（**M） | ||
| SC⇔FC | DFC-SGSCFC-FDL□1（**M） | ||
| なし⇔なし | DFC-SGNN-FDL□1（**M） |

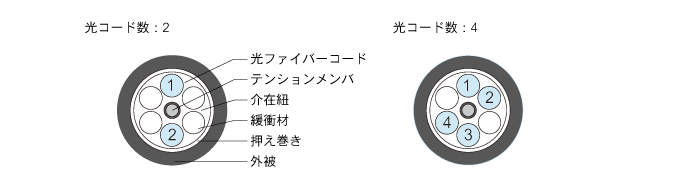

構造図
仕様
| 光コード数 | 2、4、6 | ||
|---|---|---|---|
| 光ファイバー芯数 | 1 | ||
| コネクタ | F06、SC、FC、なし | ||
| 光コード仕様 | コア | 材質 | 石英ガラス |
| 外径 | 50±3μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±2μm | ||
| 被覆 | 材質 | 紫外線硬化性樹脂及び熱塑性樹脂 | |
| 外径 | 0.9±0.1mm | ||
| 抗張力繊維 | 材質 | アラミド繊維 | |
| 外被 | 材質 | PVC（空） | |
| 外径 | 約2.8mm | ||
| 開口数 | 0.20±0.02 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | 防錆処理鋼線 |
| 外径 | 約2.3mm | ||
| シース | 材質 | LAPシース（黒） | |
| 仕上がり外径 | 約14mm | ||
|
許容張力 注 |
非固定時 | 1630N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 280mm | |
| 固定時 | 140mm | ||
|
許容側圧 注 |
非固定時 | 980N/50mm | |
| 固定時 | - | ||
| 使用温度範囲 ※1 | -20～60℃ | ||
| 伝送損失 ※2 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m （光コード数：6は200m、300m） （2000mまでオーダー製作可能です） | ||
| 三菱製ケーブル相当品 ※3 | SG-2P-***M-DL-□（n心）（n＝2、4、6） | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：コネクタ部を含みません ※2：「Ta：周囲温度」「λ（ラムダ）：測定用光源の中心発光波長」 ※3：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
- MELSECNET対応 光ファイバーケーブル （GI G50/125タイプ）
- DFC-SGNN-FDE□1（**M） 屋外用 層撚型LAPシース

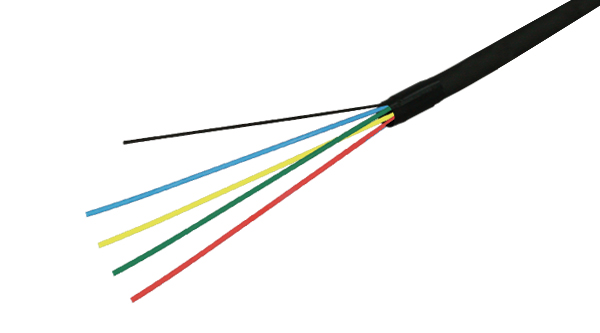

DFC-SGNN-FDE41（**M）

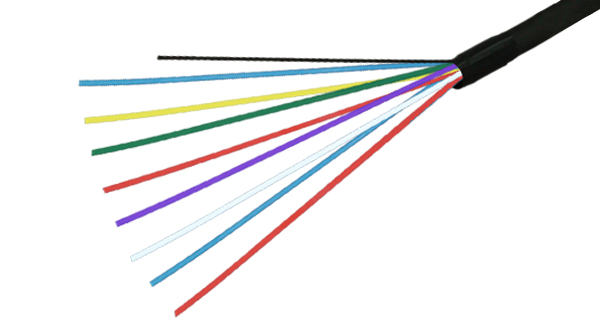

DFC-SGNN-FDE81（**M）
- 光コードコア径：50±2.5μm / クラッド径：125±1μm GI用光ファイバー
- 屋外用 層撚型LAPシース
- コネクタ：なし ※光ファイバーケーブルのみです
- 光ファイバー芯線数 ： 4、8
- 標準ケーブル長：50m、100m、150m、200m、250m、300m （2000mまでオーダー製作可能） ※芯線数：4、ケーブル長：50mの場合、「DFC-SGNN-FDE41（50M）」となります
- 三菱電機システムサービス株式会社製光ファイバーケーブル相当品「SG-***M-EL（n心）」（n=4、8）
※納期についてはお問い合わせください
ラインナップ
| コネクタ | 型式 | コード数 | 芯数 |
|---|---|---|---|
| なし⇔なし | DFC-SGNN-FDE□1（**M） | 4、8 | 1 |
構造図
仕様
| 芯数 | 4、8 | ||
|---|---|---|---|
| 光ファイバー芯線仕様 | コア（モードフィールド径） | 材質 | 石英ガラス |
| 外径 | 50±2.5μm | ||
| クラッド | 材質 | 石英ガラス | |
| 外径 | 125±1μm | ||
| 暖衛層 | 材質 | 紫外線硬化性樹脂 | |
| 外径 | 約0.25mm | ||
| 被覆 | 材質 | ノンハロゲン樹脂 | |
| 外径 | 0.9±0.1mm | ||
| 開口数 | 0.200±0.015 | ||
| 光ケーブル仕様 | テンションメンバ | 材質 | 防錆処理鋼線 |
| 外径 | 約1.6mm | ||
| シース | 材質 | 難燃LAPシース（黒） | |
| 仕上がり外径 | 約9.0mm | ||
| 難燃特性 | JIS C 3521「通信ケーブル用難燃シース燃焼性試験方法」により、上端まで燃焼しないこと。 | ||
|
許容張力 注 |
非固定時 | 1180N | |
| 固定時 | - | ||
|
許容曲げ半径 注 |
非固定時 | 180mm | |
| 固定時 | 90mm | ||
|
許容側圧 注 |
非固定時 | 980N/100mm | |
| 固定時 | - | ||
| 使用温度範囲 | -20～60℃ | ||
| 伝送損失 ※1 | ≦3.0dB/km：（λ=0.85μm） ≦1.0dB/km：（λ=1.30μm） | ||
| 標準ケーブル長 | 50m、100m、150m、200m、250m、300m （2000mまでオーダー製作可能です） | ||
| 三菱製ケーブル相当品 ※2 | SG-2P-***M-EL-□（n心）（n＝4、8） | ||
注：敷設後、コード/ケーブルに張力及び側圧が加わるような敷設形態は避けてください また、敷設後は許容曲げ半径を必ずお守りください ※1：「Ta：周囲温度」「λ（ラムダ）：測定用光源の中心発光波長」 ※2：三菱電機システムサービス株式会社のケーブル型式です（保護ホルダは付属していません）
