MELSECNET対応 光ファイバケーブル

特性の異なる3種類の光ファイバをご用意しております。

HCSタイプ 光コードに高い引張強度を持つ HCS® (Hard Clad Silica)を採用
最長1000mまで伝送可能(MELSECNET/H 25Mの場合400mまで)
(HCSは、米国 Lucent Specialty Fiber Technologies社の登録商標です)
大口径石英ガラスタイプ 光コードに大口径石英ガラスを採用
HCSと比べ伝送損失が少なく (5.5dB/km) 最長1000mまで伝送可能
GI G50/125タイプ 光コードにコア径50μm、クラッド径125μmのマルチモードGI用光ファイバを採用
最も伝送損失が少なく (3.0dB/km) 最長2000mまで伝送可能
MELSECNET/H間を光ファイバケーブル(大口径石英ガラスタイプ)で接続
MELSECNET対応 光ファイバケーブル (大口径石英ガラスタイプ)

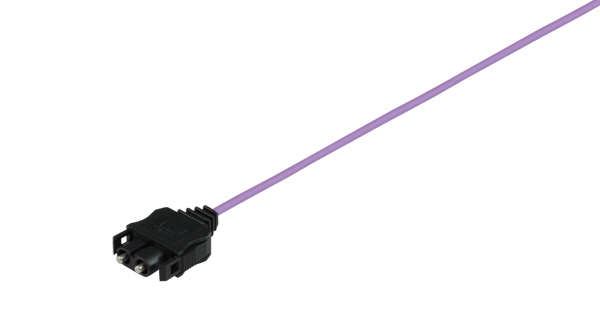

DFC-QLF08-CP12(**M)盤内用
DFC-QLF08-CP12(**M)
  • 光コードに大口径石英ガラスを採用 SI用光ファイバ
  • 盤内用
  • コネクタ : F08
  • 光コード数 : 1
  • 光ファイバ芯数 : 2
  • 標準ケーブル長 : 1m、2m、3m、5m、10m、15m、20m
    (1000mまでオーダー製作可能)
    ※ケーブル長3mの場合、「DFC-QLF08-CP12(3M)」となります

●三菱電機システムサービス株式会社製光ファイバケーブル相当品「QH-2P-***M-A」

  • 即日出荷
  • RoHS対応

※納期についてはお問い合わせください

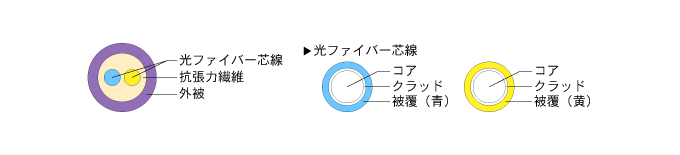

構造図

コア、クラッド、被覆からなる光ファイバ芯線。その光ファイバ芯線2本と補強繊維を外被で束ねた構成。

仕様

コネクタ F08コネクタ
コア 材質 石英ガラス
外径 185±5μm
クラッド 材質 石英クラッド
外径 230±5μm
被覆 材質 UV硬化型樹脂
外径 0.5±0.05mm
補強材 アラミド繊維
外被 材質 PVC(紫)
外径 2.8±0.3mm
許容張力 非固定時 150N
固定時 -
許容曲げ半径 非固定時 100mm
固定時 50mm
許容側圧 非固定時 500N/50mm
固定時 -
使用環境 -10℃〜70℃
※コネクタ部を含みません
開口数 0.29±0.01
伝送損失 1km以下 ≦5.5*Lf dB (λ=0.85μm)

Lf : ファイバ長(km)、λ(ラムダ):測定用光源の中心発光波長
注 : 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
   また、布設後は許容曲げ半径を必ずお守りください


MELSECNET対応 光ファイバケーブル (大口径石英ガラスタイプ)

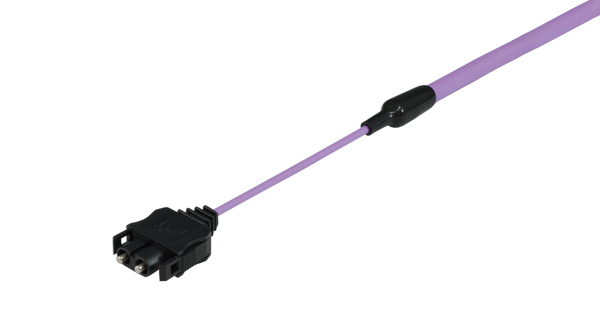

DFC-QLF08-RM12(**M)屋内用
  • 光コードに大口径石英ガラスタイプを採用 SI用光ファイバ
  • 屋内用
  • コネクタ : F08
  • 光コード数 : 1
  • 光ファイバ芯数 : 2
  • 標準ケーブル長 : 1m、2m、3m、5m、10m、15m、20m、25m、30m、35m、40m、45m、50m、100m、200m
    (1000mまでオーダー製作可能)
    ※ケーブル長3mの場合、「DFC-QLF08-RM12(3M)」となります

●三菱電機システムサービス株式会社製光ファイバケーブル相当品「QH-2P-***M-B」

  • RoHS対応

※納期についてはお問い合わせください

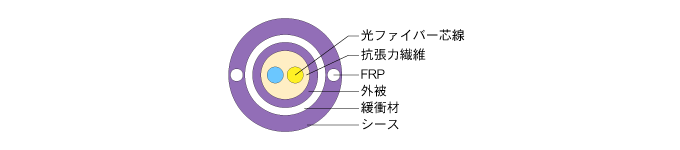

構造図

コア、クラッド、被覆からなる光ファイバ芯線。その光ファイバ芯線2本、補強繊維、外被、緩衝材、FRP、シースからなる構成。

仕様

コネクタ F08コネクタ
光コード仕様 コア 材質 石英ガラス
外径 185±5μm
クラッド 材質 石英クラッド
外径 230±5μm
被覆 材質 UV硬化型樹脂
外径 0.5±0.05mm
補強材 アラミド繊維
外被 材質 PVC(紫)
外径 2.8±0.3mm
光ケーブル仕様 FRP ※1 材質 繊維強化プラスチック×2本
緩衝材 材質 プラスチック紐
シース 材質 PVC(紫)
仕上がり外径 約7.5mm
許容張力 非固定時 150N
固定時 -
許容曲げ半径 非固定時 120mm
固定時 60mm
許容側圧 非固定時 500N/50mm
固定時 -
使用環境 -10℃〜70℃
※コネクタ部を含みません
開口数 0.29±0.01
伝送損失 1km以下 ≦5.5*Lf dB (λ=0.85μm)

Lf : ファイバ長(km)、λ(ラムダ):測定用光源の中心発光波長
注 : 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
   また、布設後は許容曲げ半径を必ずお守りください
※1 : FRPは張力をかけるためのものではありません


MELSECNET対応 光ファイバケーブル (大口径石英ガラスタイプ)

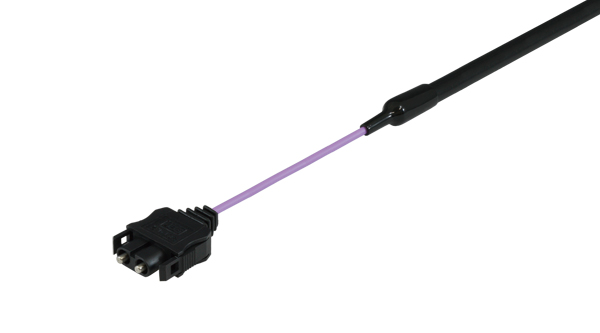

DFC-QLF08-FD12(**M)屋外用
  • 光コードに大口径石英ガラスを採用 SI用光ファイバ
  • 屋外用
  • コネクタ : F08
  • 光コード数 : 1
  • 光ファイバ芯数 : 2
  • 標準ケーブル長 : 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m、100m、200m
    (1000mまでオーダー製作可能)
    ※ケーブル長5mの場合、「DFC-QLF08-FD12(5M)」となります

●三菱電機システムサービス株式会社製光ファイバケーブル相当品「QL-2P-***M-C」

  • RoHS対応

※納期についてはお問い合わせください

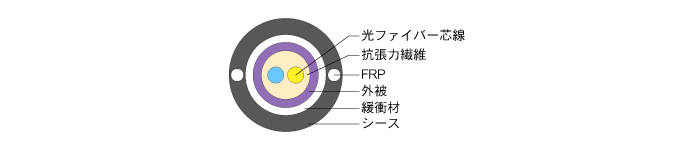

構造図

コア、クラッド、被覆からなる光ファイバ芯線。その光ファイバ芯線2本、補強繊維、外被、緩衝材、FRP、シースからなる構成。

仕様

コネクタ F08コネクタ
光コード仕様 コア 材質 石英ガラス
外径 185±5μm
クラッド 材質 石英クラッド
外径 230±5μm
被覆 材質 UV硬化型樹脂
外径 0.5±0.05mm
補強材 アラミド繊維
外被 材質 PVC(紫)
外径 2.8±0.3mm
光ケーブル仕様 FRP ※1 材質 繊維強化プラスチック×2本
緩衝材 材質 プラスチック紐
シース 材質 PVC(黒)
仕上がり外径 約7.5mm
許容張力 非固定時 150N
固定時 -
許容曲げ半径 非固定時 120mm
固定時60mm
許容側圧 非固定時 500N/50mm
固定時 -
使用環境 -20℃〜70℃
※コネクタ部を含みません
開口数 0.29±0.01
伝送損失 1km以下 ≦5.5*Lf dB (λ=0.85μm)

Lf : ファイバ長(km)、λ(ラムダ):測定用光源の中心発光波長
注 : 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
   また、布設後は許容曲げ半径を必ずお守りください
※1: FRPは張力をかけるためのものではありません



MELSECNET対応 光ファイバケーブル (大口径石英ガラスタイプ)

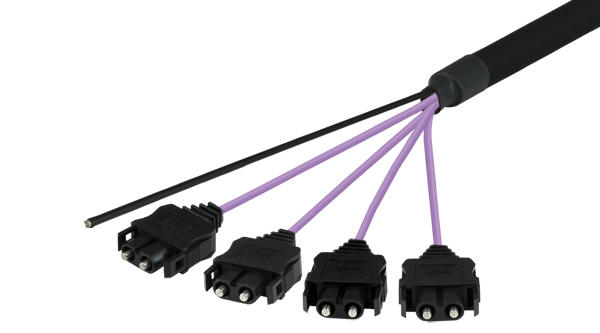

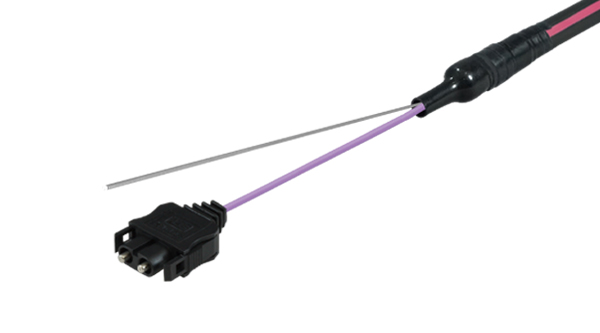

DFC-QLF08-FDL□2(**M)屋外用(補強)LAPシース
DFC-QLF08-FDL12(**M)

光コード数:1

DFC-QLF08-FDL22(**M)

光コード数:2

DFC-QLF08-FDL42(**M)

光コード数:4




  • 光コードに大口径石英ガラスを採用 SI用光ファイバ
  • 屋外用(補強)LAPシース
  • コネクタ : F08
  • 光コード数 : 1、2、4
  • 光ファイバ芯数 : 2
  • 標準ケーブル長 : 5m、10m、15m、20m、25m、30m、35m、40m、45m、50m、100m、200m、300m
    (1000mまでオーダー製作可能)
    ※光コード数 : 1、ケーブル長 : 5mの場合、「DFC-QLF08-FDL12(5M)」となります

●三菱電機システムサービス株式会社製光ファイバケーブル相当品「QH-2P-***M-nD(-LAP)」、「QL-2P-***M-nDL」(n=1、2、4)

  • RoHS対応

※納期についてはお問い合わせください

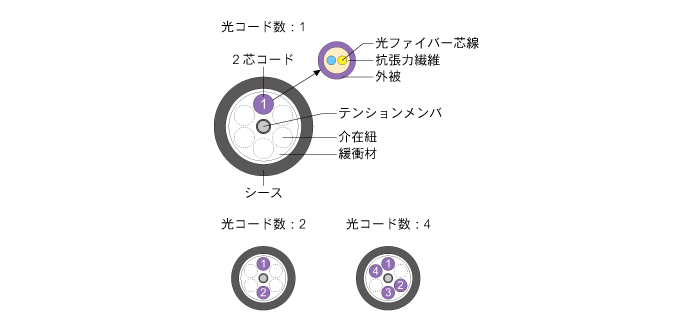

構造図

光ファイバ芯線2本、補強繊維、外被からなる2芯コード。その2芯コード、テンションメンバ、介在紐、緩衝材、シースからなる構成。光コード数1は2芯コードが1本、光コード数2は2芯コードが2本、光コード数4は2芯コードが4本入っている。

仕様

コネクタ F08コネクタ
光コード仕様 コア 材質 石英ガラス
外径 185±5μm
クラッド 材質 石英クラッド
外径 230±5μm
被覆 材質 UV硬化型樹脂
外径 0.5±0.05mm
補強材 アラミド繊維
外被 材質 PVC(紫)
外径 2.8±0.3mm
光ケーブル仕様 テンションメンバ 材質 被覆付き鋼線
外径 2.8mm
集合 テンションメンバの周囲に光ファイバコードと介在紐を撚り合わせ、外側に緩衝層を設ける
介在紐 PE紐
緩衝材 プラスチック紐
シース 材質 LAPシース(黒)
仕上がり外径 約14mm
許容張力 非固定時 1600N テンションメンバに張力を加えた場合
固定時 -
許容曲げ半径 非固定時 280mm
固定時 140mm
許容側圧 非固定時 1000N/50mm
固定時 -
使用環境 -20℃〜70℃
※コネクタ部を含みません
開口数 0.29±0.01
伝送損失 1km以下 ≦5.5*Lf dB (λ=0.85μm)

Lf : ファイバ長(km)、λ(ラムダ):測定用光源の中心発光波長
注 : 布設後、コード/ケーブルに張力及び側圧が加わるような布設形態は避けてください
   また、布設後は許容曲げ半径を必ずお守りください
