ダイヤトレンド株式会社

ユーザーズマニュアル

産業用PoEエクステンダーDEPX-G3BTS

DEPX-G3BTS

この度は「 DEPX-G3BTS 」をお買い上げいただきまことにありがとうございます。本製品を正しく安全にご使用いただくため、ご使用の前に本書をよくお読みください。本書は「 DEPX-G3BTS 」のユーザーズマニュアルです。

安全に関するご注意

お使いになる人や他の人への危害・財産への損害を未然に防止するため、必ずお守りいただくことを次のように説明しています。ご使用の際は必ずお守りください。

お守りいただく内容の種類を次の絵表示で区分し説明しています。
  • 注意喚起このような絵表示は、気をつけていただきたい「注意喚起」の内容です。
  • 禁止このような絵表示は、してはいけない「禁止」の内容です。
  • 強制このような絵表示は、必ず実行していただく「強制」の内容です。

危険

この表示の欄は「死亡または重傷等を負う危険が切迫して生じることが想定される」内容です。

強制パソコンや周辺機器の指示する警告、注意を厳守する
動作不良の原因になります。
禁止分解、改造、直接半田付けしない
発熱・発火・破裂のおそれがあります。

警告

この表示の欄は「死亡または重傷等を負う可能性が想定される」内容です。

禁止本体に水等をかけたり、濡れた手でコネクタ部に触れたりしない
感電のおそれがあります。

注意

この表示の欄は「傷害を負う可能性または物的損害のみが発生する可能性が想定される」内容です。

禁止強い衝撃を与えない
本製品は精密電子機器ですので故障の原因になります。
強制煙が出たり、変なにおいがするときは電源を抜く
火災の原因になります。お買い上げ販売店または弊社に修理を依頼してください。
強制取り付け、取り外し時は電源を切ってから行う
感電や故障の原因になります。

概要

本書は「 DEPX-G3BTS 」の対応機種、仕様、使用方法を記載したものです。対応機種をご確認の上、正しくご使用くださいますようお願いいたします。
また、記載されていない機種につきましては、弊社サポート係までご確認ください。

特長
  • IEEE802.3af/at/bt規格準拠 ： 大容量のPoE対応機器に給電可能 　　　　　　　　
    （ポート2 : 最大60W）(ポート3 : 最大30W)（2ポート合計最大60W）
  • IEEE802.3af/at/bt自動検出機能 ： PoE対応機器接続後、給電開始
  • 最大4台の延長による電力供給可能(合計500m)
  • 最大9kBまでのジャンボフレーム機能搭載
  • Auto MDI/MDI-X機能により、ストレート・クロスケーブルを自動判別
  • オートネゴシエーション機能対応で通信速度と通信モードを自動的に最適化
  • 電源ラインにDC2000Vのサージ保護機能
  • イーサネットポートにDC6000VのESD保護機能搭載
  • IP67の保護構造により耐候性に優れ、屋外への設置が可能
パッケージの中身を確認する
  • DEPX-G3BTS1台
  • 防水コネクタ3個
  • スパナ（防水コネクタ取り付け用）1個
  • アンカー・壁掛けネジ4セット
  • 製品ご利用に関するご案内1枚

万一不足がございましたら、お買い上げ販売店または弊社までご連絡ください。
シリアルNo.は底面ラベルに記載しております

仕様

項目 DEPX-G3BTS
ネットワーク IEEE802.3、IEEE802.3u、IEEE802.3ab、IEEE 802.3x、IEEE802.3af、IEEE802.3at、IEEE802.3bt
インタフェース 10Base-T/100Base-TX/1000Base-T
ポート数 RJ-45：3ポート
PoE受電/給電ポート PoE受電：LAN1
PoE給電：LAN2、LAN3
PoE給電方式 IEEE802.3af/at：2ペア Alternative-A （データ線利用1/2、3/6）
IEEE802.3bt：4ペア（1/2、3/6、4/5、7/8）
PoE給電電力（MAX） ポート2：60W（IEEE802.3bt準拠）
ポート3：30W（IEEE802.3af/at準拠）
2ポート合計：60W(@90W入力) ※1
伝送距離（MAX） イーサネット：100m
最大4台接続可能：合計500m ※2
伝送速度（MAX） 1000Mbps
LED PWR/LAN、bt/LAN2、at/LAN3
MTBF 522,126時間
電源 PoE受電（IEEE802.3at/bt）※3
消費電力（MAX） 3W（PoE無）/63W（PoE有）
ESD保護 DC6000V
サージ保護 DC2000V
ケース材質 IP67 アルミニウム
認証規格 CE/FCC（クラスA）
EN61000-4-2、EN61000-4-3、EN61000-4-4、
EN61000-4-5、EN61000-4-6、EN61000-4-8、
IEC 60068-2-6、IEC 60068-2-27、IEC 60068-2-32
取付方法 壁掛け取り付け
動作温度 -40~75℃
保存温度 -40~85℃
動作湿度 5~95％ RH、結露なきこと
保存湿度 5~95％ RH、結露なきこと
本体重量 430g ※4
  1. 2ポート同時接続時、ポート2、ポート3の給電電力はそれぞれ最大30Wになります。
  2. PoE受電電力(入力電力)、ケーブル長により供給電力が異なるため延長できる最大台数が異なる場合があります。
  3. PoE受電電力(入力電力)によって最大給電電力が異なります。
  4. 防水キャップを含みます。

接続例

一台での接続例

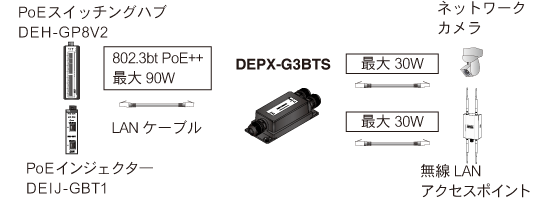

DEPX-G3BTSの接続例です。DEPX-G3BTSは、PoEインジェクターから電力を受け取り、PoE対応デバイスに電力供給します。
※DEH-GP8V2はPoE++に対応しておりません。DEPX-G3BTSで最大30Wを出力する場合は、PoE++対応製品をご使用ください。

複数台での接続例

使用について

PoE Inと記載された1つのポートは、受電するポートです。このポートはIEEE 802.3bt(PoE++)に対応しており、最大で90Wの電力供給を受けることができます。
一方、PoE Outと記載された2つのポートは、給電するポートです。bt（LAN2）と表示されたポートは最大60Wの電力供給が可能です。（90W入力時）
at（LAN3）と表示されたポートは最大30Wの電力供給ができます。（90W入力時）

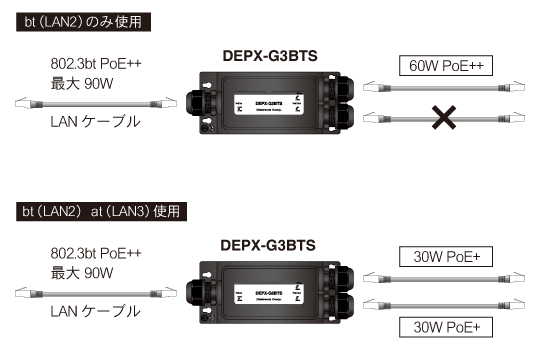

両方のポートを同時に使用する場合、各ポートの最大供給電力は30Wになります。

  • LANケーブルに抜け止め防止カバーなどが付属している場合、これらのケーブルを差し込むことができないか、抜けなくなる恐れがございますのでご注意ください。

供給電力（参考値）

bt（LAN2）ポートの供給電力量 ※
　　
図1
　　
　　
図2
　　
　　
図3
　　
　　
図4
　　
入力電力 出力電力
図1 図2 図3 図4
30W 26.7W 23W 16W 9.7W
60W 53.6W 34.5W 18.7W 11W
90W 65W 37.3W 19W 13W

※ケーブル長100mの場合

2ポート使用時の供給電力量 ※
入力電力 出力電力
bt（LAN2） at（LAN3）
30W 12.7W 12.7W
60W 30W 25W
90W 37W 30W

※ケーブル長100mの場合

接地（アース）について

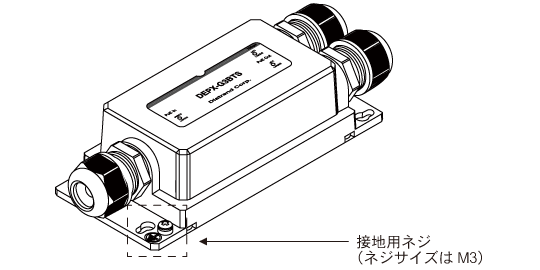

DEPX-G3BTSには接地用ネジが用意されています。
取り付け方法に関わらず、安全上必ず接地してください。

LED表示

LED 色 状態 内容
PoE In PWR 黄 点灯 PoE受電中
LAN1 緑 点灯 接続中
点滅 データの送受信中
PoE Out LAN2
(bt)		 黄 点灯 PSEが正常に作動し、PDを検出
点滅 PDを検出中
緑 点灯 接続中
点滅 データの送受信中
LAN3
(at)		 黄 点灯 PSEが正常に作動し、PDを検出
点滅 PDを検出中
緑 点灯 接続中
点滅 データの送受信中

※PSEはEthernetケーブルを通じて電力を供給する機器
　PDはPSEからPoE給電を受けて動作する機器(例：ネットワークカメラ等)

取り付け

防水コネクタの取り付け方

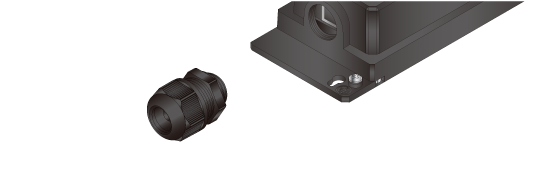

防水コネクタ部分を外す

根元の六角部分をスパナで回し、取り外してください。

ケーブルを通す

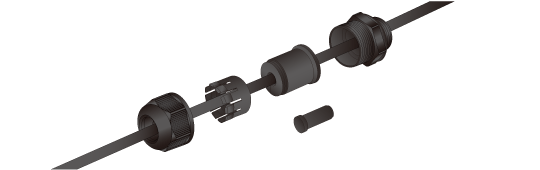

取り外した防水コネクタは以下のような構造になっております。

  • ゴムプッシュを外す前にゴム栓を抜いてください。

以下の順番でケーブルを通してください。

  • 推奨ケーブルサイズは3~6.5mmです。
  • 使用しないポートには防水性を保つためにゴム栓をしてください。
  • ケーブルを抜くときに工具が必要になります。また、ラッチカバーがあるケーブルの場合は防水コネクタに干渉する可能性があるため、使用しないでください。

壁掛け取り付け

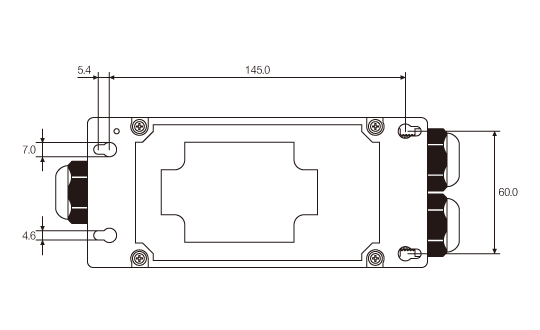

壁掛け取り付け穴が4ヶ所ございますので、壁の材質などによって適切なビス、アンカーをご使用ください。

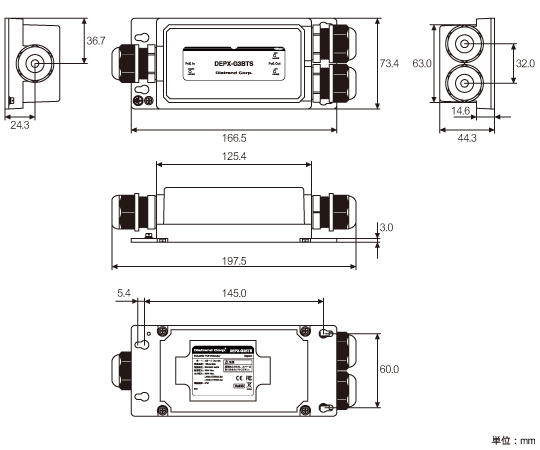

外形図

トラブルシューティング

  1. PoE InのLEDが点灯しません。
    PoEの電力が正常に供給できているかを確認してください。
  2. LAN2のポートが点灯しません。
    IEEE802.3af/at/btに対応した電力の供給・デバイスが接続されているかを確認してください。
  3. LAN3のポートが点灯しません。
    IEEE802.3af/atに対応した電力の供給・デバイスが接続されているかを確認してください。
  4. 電源を入力する場所がありません。
    本製品はPoE受電のみで動作する製品の為、外部電源は不要です。

上記項目を確認したにも関わらずパケットが伝送されない場合は、再度ネットワーク構成状況を確認してください。

アフターサービスについて

アフターサービス
お客様の正常なご使用状態で万一故障した場合には、保証規定の内容に基づき修理致します。修理の際は、お買い上げ販売店または直接弊社にご依頼ください。
保証規定
  1. 保証期間は弊社から出荷して12ヶ月とします。
  2. 保証期間内に正常なご使用状態で万一故障した場合には、無償で修理致します。
  3. 保証期間内でも次のような場合には有償修理となります。
    1. 取り扱い上の誤りによる故障及び損傷
    2. お買い上げ後の輸送、移動、落下等による故障及び損傷
    3. 火災、地震、水害、落雷、その他天災地変、公害や異常電圧等による故障及び損傷
  4. 次のような場合、有償でも修理できない時があります。
    1. 内部基板が焼損して、修理価格が高額になる場合
    2. 不当な改造や修理による故障及び損傷
    3. このマニュアルに記載されていない機器に使用された場合
    4. このマニュアルに記載されていない方法で使用された場合
  5. 弊社はいかなる場合もお客様の逸失利益、特別な事情から生じた損害及び第三者からお客様に対してなされた損害賠償請求に基づく損害について一切責任を負いません。
  6. 本保証内容は、日本国内においてのみ有効です。
    本製品（ソフトウェアを含む）は日本国内仕様であり、弊社では海外での保守サービス及び技術サポートは行っておりません。海外への持ち出しに関しましてはお客様の責任において法令に従い実施されるものと致します。
    本製品は外国為替及び外国貿易法の「リスト規制品」に該当しません。日本国外への持ち出しの際も、国連武器禁輸国・地域（輸出令別表第３の２の地域）を除き、輸出許可申請は必要ありません。
    本製品はキャッチオール規制の対象である輸出貿易管理令別表第1の16項に該当します。キャッチオール規制で定められている要件に該当する場合は輸出許可が必要です。
安全保障貿易管理関連について

経済産業省 安全保障貿易管理（https://www.meti.go.jp/policy/anpo/index.html）

財団法人 安全保障貿易情報センター（https://www.cistec.or.jp/）
