ファナック対応 光ファイバケーブル

ファナックCNC⇔サーボアンプ・スピンドルアンプ間、ファナックCNC⇔I/Oユニット間接続用光ファイバケーブルです。

ファナック対応 光ファイバケーブル_接続例
光ファイバケーブル(POFタイプ)
FANUCシリアルサーボバス(FSSB)用
DFC-PF07-CP(**M)盤内用
  • 光コードにPOF (Plastic Optical Fiber)を採用
  • 盤内用
  • コネクタ:F07
  • 対応ケーブル長:0.15m〜10m
    ※ケーブル長3mの場合、「DFC-PF07-CP(3M)」となります
    (最長距離は組み合わせにより短くなる場合があります
    詳細については「FANUC総合説明書(ハードウェア編)」を
    ご参照ください)

●ファナック株式会社製FANUCシリアルボードバス(FSSB)用
 光ファイバケーブル「A66L-6001-0023#L*」相当品
●三菱電機株式会社製SSCNETV/H・SSCNETVケーブル
 「MR-J3BUS**M」相当品

  • 即日出荷
  • RoHS対応

※ 詳細についてはお問い合わせください

光ファイバケーブル(POFタイプ)
FANUCシリアルボードバス(FSSB)用
DFC-PF07-RM(**M)屋内用
  • 光コードにPOF (Plastic Optical Fiber)を採用
  • 屋内用
  • コネクタ:F07
  • 対応ケーブル長:1m〜10m
    (上記以外のケーブル長での製作可能です)
    ※ケーブル長3mの場合、「DFC-PF07-RM(3M)」となります
    (最長距離は組み合わせにより短くなる場合があります
    詳細については「FANUC総合説明書(ハードウェア編)」を
    ご参照ください)

●三菱電機株式会社製SSCNETV/H・SSCNETVケーブル
 「MR-J3BUS**M-A」相当品

  • 即日出荷
  • RoHS対応

※ 詳細についてはお問い合わせください

光ファイバケーブル(H-PCFタイプ)
シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス(FSSB)
ハイスピードシリアルバス(HSSB)用
DFC-F07-CP(**M)盤内用
  • 光コードにH-PCF (Hard-Plastic Clad Fiber) を採用
  • 盤内用
  • コネクタ:F07
  • 対応ケーブル長
    • シリアルスピンドル用:0.15m〜100m
    • FANUC I/O Link用:0.15m〜200m
    • FANUCシリアルサーボバス用(FSSB)用:1m〜50m
    • ハイスピードシリアルバス(HSSB)用:0.15m〜100m
      (上記以外のケーブル長での製作可能です)
      ※ケーブル長3mの場合、「DFC-F07-CP(3M)」となります
      (最長距離は組み合わせにより短くなる場合があります
      詳細については「FANUC総合説明書(ハードウェア編)」を
      ご参照ください)

●三菱電機株式会社製SSCNETV/H・SSCNETVケーブル
 対応型式 : 「MR-J3BUS**M」

  • 即日出荷
  • RoHS対応

※ 詳細についてはお問い合わせください

光ファイバケーブル(H-PCFタイプ)
シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス(FSSB)
ハイスピードシリアルバス(HSSB)用
DFC-F07-RM(**M)屋内用
  • 光コードにH-PCF (Hard-Plastic Clad Fiber) を採用
  • 屋内用
  • コネクタ:F07
  • 対応ケーブル長
    • シリアルスピンドル用:1m〜100m
    • FANUC I/O Link用:1m〜200m
    • FANUCシリアルサーボバス(FSSB)用:1m〜50m
    • ハイスピードシリアルバス(HSSB)用:1m〜100m
      (上記以外のケーブル長での製作可能です)
      ※ケーブル長3mの場合、「DFC-F07-RM(3M)」となります
      (最長距離は組み合わせにより短くなる場合があります
      詳細については「FANUC総合説明書(ハードウェア編)」を
      ご参照ください)

●三菱電機株式会社製SSCNETV/H・SSCNETVケーブル
 対応型式 : 「MR-J3BUS**M-A」

  • 即日出荷
  • RoHS対応

※ 詳細についてはお問い合わせください

光ファイバケーブル(H-PCFタイプ)
シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス(FSSB)
ハイスピードシリアルバス(HSSB)用
DFC-F07-RMV(**M)屋内 可動用
  • 光コードにH-PCF (Hard-Plastic Clad Fiber) を採用
  • 屋内 可動用
  • コネクタ:F07
  • 移動特性
    • 試験方法:
        ケーブルに荷重を加え、両方向90度の繰り返し曲げを
        加えた時の光出力変動を測定
        (曲げ速度 : 60回/min、曲げ半径 : 25mm、
         荷重 : 2kg、繰り返し回数 : 500万回)
    • 試験結果:
        光出力変動値 : ±1.0dB以下
        ※試験結果であり、保証値ではありません
        (使用方法や環境等により性能は変わります)
  • 対応ケーブル長
    • シリアルスピンドル用:1m〜100m
    • FANUC I/O Link用:1m〜200m
    • FANUCシリアルサーボバス(FSSB)用:1m〜50m
    • ハイスピードシリアルバス(HSBB)用:1m〜100m
      (上記以外のケーブル長での製作可能です)
      ※ケーブル長3mの場合、「DFC-F07-RMV(3M)」となります
      (最長距離は組み合わせにより短くなる場合があります
      詳細については「FANUC総合説明書(ハードウェア編)」を
      ご参照ください)

●ファナック株式会社シリアルスピンドル・FANUC I/O Link・
 FANUCシリアルサーボバス (FSSB)・ハイスピードシリアルバス
 (HSSB)用光ファイバケーブル「A66L-6001-0026#L*」相当品

  • 即日出荷
  • RoHS対応

※ 詳細についてはお問い合わせください

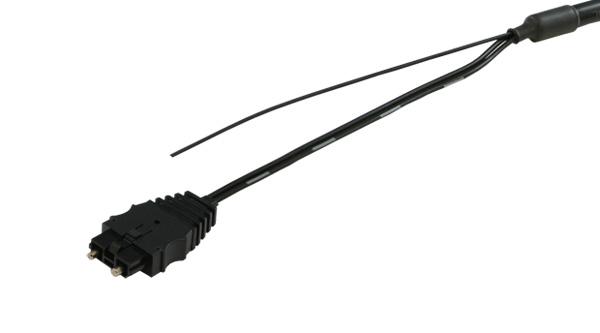

光ファイバケーブル(H-PCFタイプ)
シリアルスピンドル・FANUC I/O Link・FANUCシリアルサーボバス(FSSB)
ハイスピードシリアルバス(HSSB)用
DFC-F07-FD(**M)屋外用
  • 光コードにH-PCF (Hard-Plastic Clad Fiber) を採用
  • 屋外用
  • コネクタ:F07
  • 対応ケーブル長
    • シリアルスピンドル用:1m〜100m
    • FANUC I/O Link用:1m〜200m
    • FANUCシリアルサーボバス(FSSB)用:1m〜50m
    • ハイスピードシリアルバス(HSSB)用:1m〜100m
      (上記以外のケーブル長での製作可能です)
      ※ケーブル長30mの場合、「DFC-F07-FD(30M)」となります
      (最長距離は組み合わせにより短くなる場合があります
      詳細については「FANUC総合説明書(ハードウェア編)」を
      ご参照ください)
  • RoHS対応

※ 詳細についてはお問い合わせください
