三菱表示器 GOT⇔三菱CPU直結インタフェースコンバータケーブル

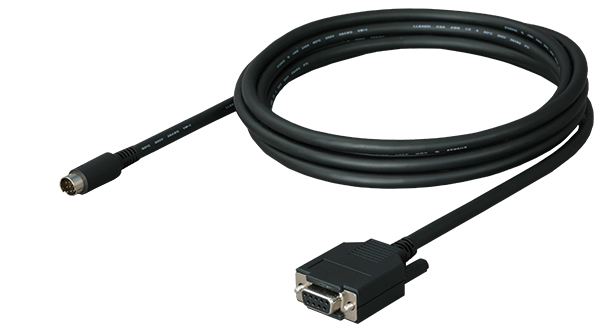

DGT15-R24M30RS-422RS-232C

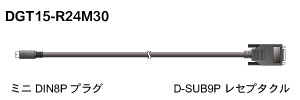

  • FA機器側 ミニDIN8P オス ⇔ GOT側 D-SUB9P メス
  • RS-422⇔RS-232Cコンバータケーブル
  • ケーブル長 : 3m、5m、10m、20m、30m
    (30mまでオーダー製作可能です)
    ※ケーブル長10mの場合、「DGT15-R24M100」となります
    ※GOTとCPU間のRS-422ケーブルは30m以内
     詳細については三菱電機株式会社の「接続マニュアル」を
     ご参照ください
  • RoHS対応

三菱シーケンサ・モーション⇔三菱表示器GOT

三菱CPU直結
MELSEC-FXCPU 注1
FA機器 ケーブル形状 三菱表示器GOT
MELSEC-FXCPU DGT15-R24M30(ミニDIN8Pオス⇔D-SUB9Pメス) GT27,GT25
GT16,GT15,GT14

仕様

電源 表示器GOTより供給 ※
電圧 DC5V
消費電流(MAX) 60mA
通信速度 〜115.2kbps
ノイズ耐量 ノイズ電圧 1000V.P.Pノイズ幅1μs (ノイズシミュレータによる)
使用環境 腐食性ガスがなく、塵埃が多くないこと
使用周囲温度 0〜45℃
保存周囲温度 -20〜60℃
使用周囲湿度 10〜80%RH 結露なきこと
保存周囲湿度 10〜80%RH 結露なきこと
標準ケーブル長 3、5、10、20、30m
コネクタ外形寸法
W×D×H(MAX)
D-SUB9P 31.5×59×15mm
ミニDIN8P 12×42.5×12mm
質量 (3m)170g  60g/1m

※ : GOT本体の電源供給設定が必要です
