三菱表示器 GOT⇔三菱インバータ用ケーブル

ダイヤトレンドでは、三菱表示器GOTと三菱インバータ間接続用ケーブルを製作しております。

1 : 1接続     最長距離:500m

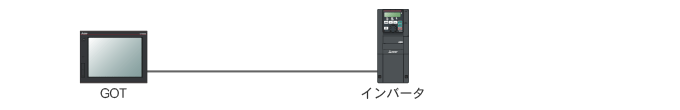

三菱GOT⇔三菱インバータ 1:1接続
三菱表示器GOT⇔インバータ間ケーブル 注1
GOT型式 GOT側
IF*
三菱インバータ
型式
インバータ側
オプション
ボード
ケーブル型式 GOT側
コネクタ
インバータ側
コネクタ
GT27
GT25
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-F700PJ
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-DF-A(3M) D-SUB9P
オス
RJ-45
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-E700 FR-E7TR ※1 D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 D4CAB-CO-A(3M) D-SUB9P
オス
圧着端子
GT2104-RTBD
GT2104-PMBD
GT2104-PMBDS
GT2103-PMBD
GT2103-PMBDS
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-F700PJ
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-DU-A(3M) ※3 バラ線 RJ-45
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台
D4CAB-ER-A(3M) ※3 バラ線 棒圧着端子
FR-E700 FR-E7TR ※1 D4CAB-ER-A(3M) ※3 バラ線 棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 D4CAB-EQ-A(3M) ※3 バラ線 圧着端子
GT16 本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-F700PJ
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート DGOT02R4H ※4

D4CAB-DF-A(3M)
HDR14P
オス
RJ-45
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台
DGOT02R4H ※4

D4CAB-DV-A(3M)
HDR14P
オス
棒圧着端子
FR-E700 FR-E7TR ※1 DGOT02R4H ※4

D4CAB-DV-A(3M)
HDR14P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 DGOT02R4H ※4

D4CAB-CO-A(3M)
HDR14P
オス
圧着端子
GT15 通信
ユニット
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-F700PJ
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-DF-A(3M) D-SUB9P
オス
RJ-45
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-E700 FR-E7TR ※1 D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 D4CAB-CO-A(3M) D-SUB9P
オス
圧着端子
GT14
GT11 注2
GT1050
GT1055
GT1040
GT1045
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-F700PJ
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-DF-A(3M) D-SUB9P
オス
RJ-45
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-E700 FR-E7TR ※1 D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 D4CAB-CO-A(3M) D-SUB9P
オス
圧着端子
GT1030
GT1020 注2
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-F700PJ
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-DU-A(3M) バラ線 RJ-45
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台
D4CAB-ER-A(3M) バラ線 棒圧着端子
FR-E700 FR-E7TR ※1 D4CAB-ER-A(3M) バラ線 棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 D4CAB-EQ-A(3M) バラ線 圧着端子

1 : N接続 (分配器使用)     最長距離:500m ※5

分配器BMJ-8を使用します。
三菱表示器GOT ⇔ 分配器間、分配器 ⇔ 三菱インバータ間、分配器 ⇔ 分配器間ケーブルをご用意しております。

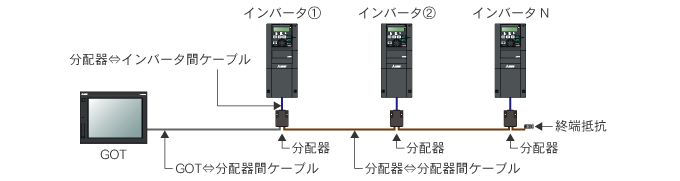

三菱GOT⇔三菱インバータ 1:N接続(分配器BMJ-8接続)
三菱表示器GOT⇔分配器間ケーブル 注1
GOT型式 GOT側
IF*
三菱インバータ
型式
インバータ側
オプション
ボード
ケーブル型式 GOT側
コネクタ
分配器側
コネクタ
GT27
GT25
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-DF-A(3M) D-SUB9P
オス
RJ-45
GT2104-RTBD
GT2104-PMBD
GT2104-PMBDS
GT2103-PMBD
GT2103-PMBDS
本体に
内蔵
D4CAB-DU-A(3M) ※3 バラ線 RJ-45
GT16 本体に
内蔵
DGOT02R4H ※4

D4CAB-DF-A(3M)
HDR14P
オス
RJ-45
GT15 通信
ユニット
D4CAB-DF-A(3M) D-SUB9P
オス
RJ-45
GT14
GT11 注2
GT1050
GT1055
GT1040
GT1045
本体に
内蔵
GT1030
GT1020 注2
本体に
内蔵
D4CAB-DU-A(3M) バラ線 RJ-45
分配器⇔三菱インバータ間ケーブル、分配器⇔分配器間ケーブル
三菱インバータ型式 インバータ側
オプションボード
ケーブル型式 分配器側
コネクタ
インバータ側
コネクタ
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
FR-E700
FR-D700
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-E500
FR-S500, S500E
FR-F500J
内蔵PUポート D4CAB-EB-A(3M) RJ-45 RJ-45
分配器
BMJ-8 詳細はお問い合わせください
終端抵抗
D4CAB-EA-A 終端抵抗100Ω1/2W PUコネクタ対応


1 : N接続 (計算機リンクオプションボード)     最長距離:500m ※5

計算機リンクオプションボードを使用します。
三菱表示器GOT ⇔ 三菱インバータ間、三菱インバータ ⇔ 三菱インバータ間ケーブルをご用意しております。

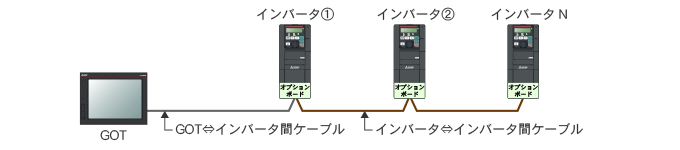

三菱GOT⇔三菱インバータ 1:N接続(計算機リンクオプションボード)
三菱表示器GOT⇔三菱インバータ間ケーブル 注1
GOT型式 GOT側
IF*
三菱インバータ
型式
インバータ側
オプション
ボード
ケーブル型式 GOT側
コネクタ
インバータ側
コネクタ
GT27
GT25
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台 ※6
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-E700 FR-E7TR
※1
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR
※2
D4CAB-CO-A(3M) D-SUB9P
オス
圧着端子
GT2104-RTBD
GT2104-PMBD
GT2104-PMBDS
GT2103-PMBD
GT2103-PMBDS
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台 ※6
D4CAB-ER-A(3M)
※3
バラ線 棒圧着端子
FR-E700 FR-E7TR
※1
D4CAB-ER-A(3M)
※3
バラ線 棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR
※2
D4CAB-EQ-A(3M)
※3
バラ線 圧着端子
GT16 本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台 ※6
DGOT02R4H ※4

D4CAB-DV-A(3M)
HDR14P
オス
棒圧着端子
FR-E700 FR-E7TR
※1
DGOT02R4H ※4

D4CAB-DV-A(3M)
HDR14P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR
※2
DGOT02R4H ※4

D4CAB-CO-A(3M)
HDR14P
オス
圧着端子
GT15 通信
ユニット
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台 ※6
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-E700 FR-E7TR
※1
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR
※2
D4CAB-CO-A(3M) D-SUB9P
オス
圧着端子
GT14
GT11 注2
GT1050
GT1055
GT1040
GT1045
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台 ※6
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-E700 FR-E7TR
※1
D4CAB-DV-A(3M) D-SUB9P
オス
棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR
※2
D4CAB-CO-A(3M) D-SUB9P
オス
圧着端子
GT1030
GT1020 注2
本体に
内蔵
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485
端子台 ※6
D4CAB-ER-A(3M) バラ線 棒圧着端子
FR-E700 FR-E7TR
※1
D4CAB-ER-A(3M) バラ線 棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR
※2
D4CAB-EQ-A(3M) バラ線 圧着端子
三菱インバータ⇔三菱インバータ間ケーブル
三菱インバータ型式 インバータ側
オプションボード
ケーブル型式 インバータ側
コネクタ
FR-A800
FR-F800
FR-A700
FR-F700P
FR-F700
内蔵RS-485端子台 ※6 D4CAB-DW-A(3M) 棒圧着端子
FR-E700 FR-E7TR ※1 D4CAB-DW-A(3M) 棒圧着端子
FR-V500, V500L
FR-A500, A500L
FR-F500, F500L
FR-A5NR ※2 D4CAB-CM-A(3M) 圧着端子
ケーブルの型式について

※「D4CAB-ER-A(□m)」がケーブル長3mの場合、「D4CAB-ER-A(3M)」となります

お客様のご要望のケーブル長での製作可能です (※接続機器の仕様により異なります)

注1: ハンディGOTを除きます
注2: GT11、GT1030、GT1020にシーケンサ接続用RS-422ポートが搭載されている機種に限ります
※1: FR-E7TRの終端抵抗スイッチをON(100Ω)にしてご使用ください
(1:N接続の場合はGOTから最も遠方のFR-E7TRの終端抵抗スイッチ)
制御端子オプションとPUポートを同時に使用することはできません
※2: FR-A5NRのRDB・RDR 間に終端抵抗接続片を接続します
(1:N接続の場合はGOTから最も遠方のFR-A5NRのRDB・RDR間)
※3: GT2104-PMBD、GT2103-PMBDと接続の場合、RSA/CSA, RSB/CSBの配線は不要です
※4: 三菱電機株式会社製GT16-C02R4-9Sと同等品です(ケーブル長:0.2m)
※5: GT21、GT11、GT10はハードウェア・バージョンによって接続可能な三菱インバータの台数が異なります
詳細については三菱電機株式会社の「GOT接続マニュアル」をご参照ください
※6: GOTから最も遠方の三菱インバータに内蔵されている終端抵抗スイッチをON(100Ω)してご使用ください
* : GOT側装着通信インタフェース
